在2021年英特爾架構日上，英特爾公開了包括Alder Lake、Sapphire Rapids、Ponte Vecchio和Alchemist等信息。據Wccftech報道，在隨後的HotChips 33上，英特爾分享了更多有關Sapphire Rapids-SP處理器的信息，還介紹了一些有關Ponte Vecchio的芯片封裝問題。

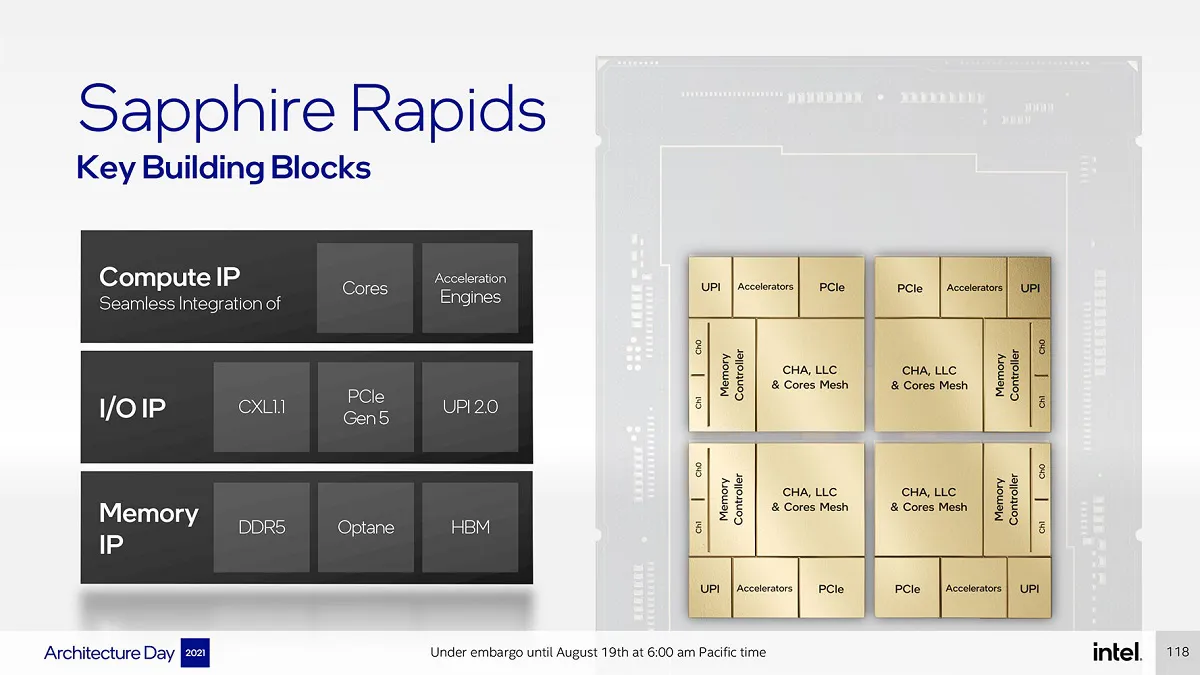

英特爾表示，Sapphire Rapids使用了全新內核和加速器引擎，樹立了下一代數據中心處理器的標準。其核心是一個模塊化的分區SoC架構，受益於EMIB互連封裝技術和先進網格架構，有着很好的可擴展性，同時仍保持單芯片CPU接口的優勢。Sapphire Rapids將基於Intel 7製程工藝，支持PCIe Gen5、CXL 1.1（Compute Express Link）、八通道DDR5內存和HBM技術。

Sapphire Rapids支持英特爾加速器接口架構指令集（AIA），以及英特爾高級矩陣擴展（AMX）。前者支持對加速器和設備的有效調度、同步和信號傳遞，後者可以為深度學習算法核心的Tensor處理提供大幅加速，每個週期內進行2000次INT8運算和1000次BFP16運算。此外，還支持英特爾數據流加速器（DSA），旨在卸載最常見的數據移動任務，以提供更高的整體工作負載性能。

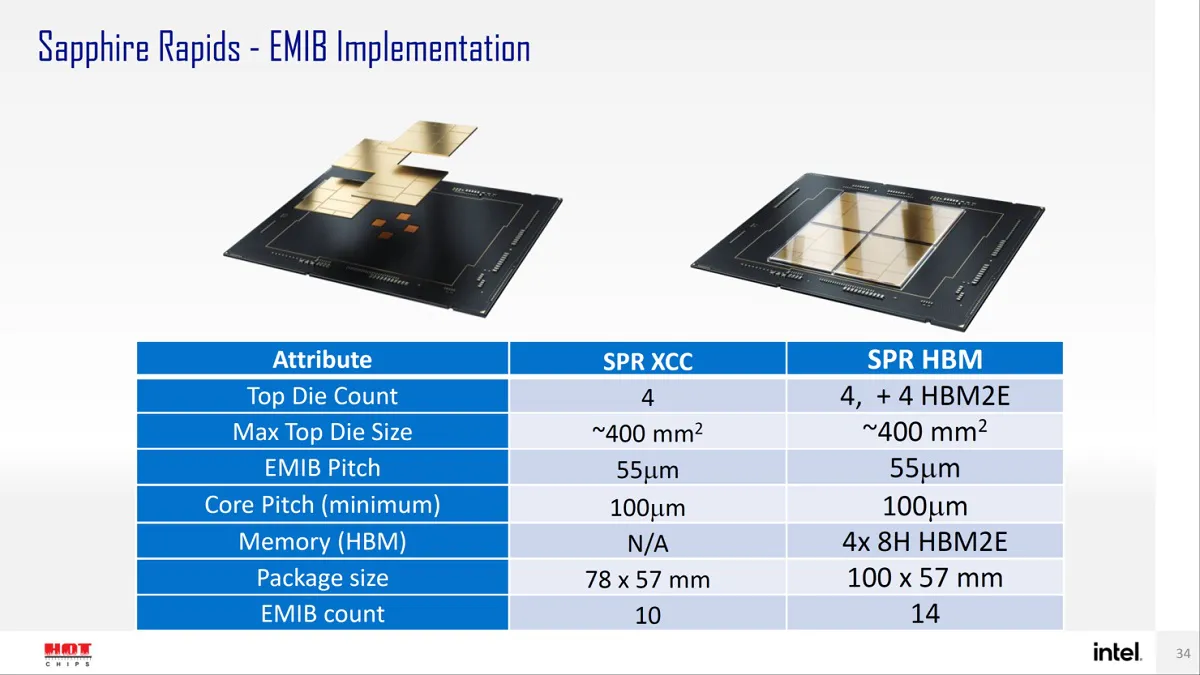

與此前流傳的信息一樣，Sapphire Rapids-SP將會有兩種不同的封裝型號，一種是標準配置，另外一種是HBM配置。標準配置將由四個XCC芯片構成的小芯片設計，單個XCC芯片的面積約為400平方毫米，通過EMIB互聯，EMIB間距為55u，核心間距為100u。標準的Sapphire Rapids-SP將有10個EMIB互聯，整個封裝的尺寸為4446平方毫米。如果是HBM配置的型號，將有14個EMIB互聯，因為需要將HBM2E內存互聯到核心，整個封裝的尺寸為5700平方毫米。AMD代號Genoa的EPYC處理器的封裝面積為5428平方毫米，高於Sapphire Rapids-SP標準配置版，略小於HBM配置版。

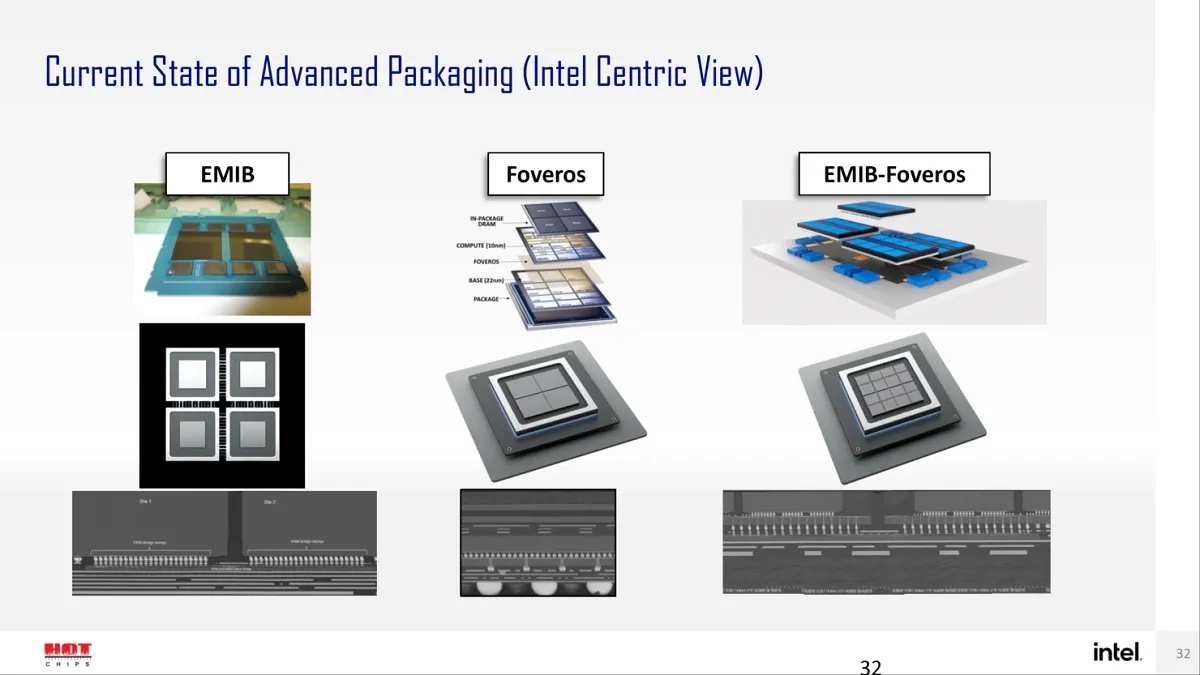

英特爾表示，與標準封裝設計相比，EMIB鏈路提供兩倍的帶寬和四倍的電源效率。受益的還有基於Xe HPC架構的Ponte Vecchio，這是英特爾現階段先進技術的集大成者，擁有超過1000億個晶體管，專門針對HPC和AI工作負載設計。其內部總共有47個不同的單元（Tile），包括了計算單元、Rambo緩存單元、Foveros封裝單元、基礎單元、HBM單元、Xe鏈路單元和EMIB單元等，採用了5種不同的製造工藝。

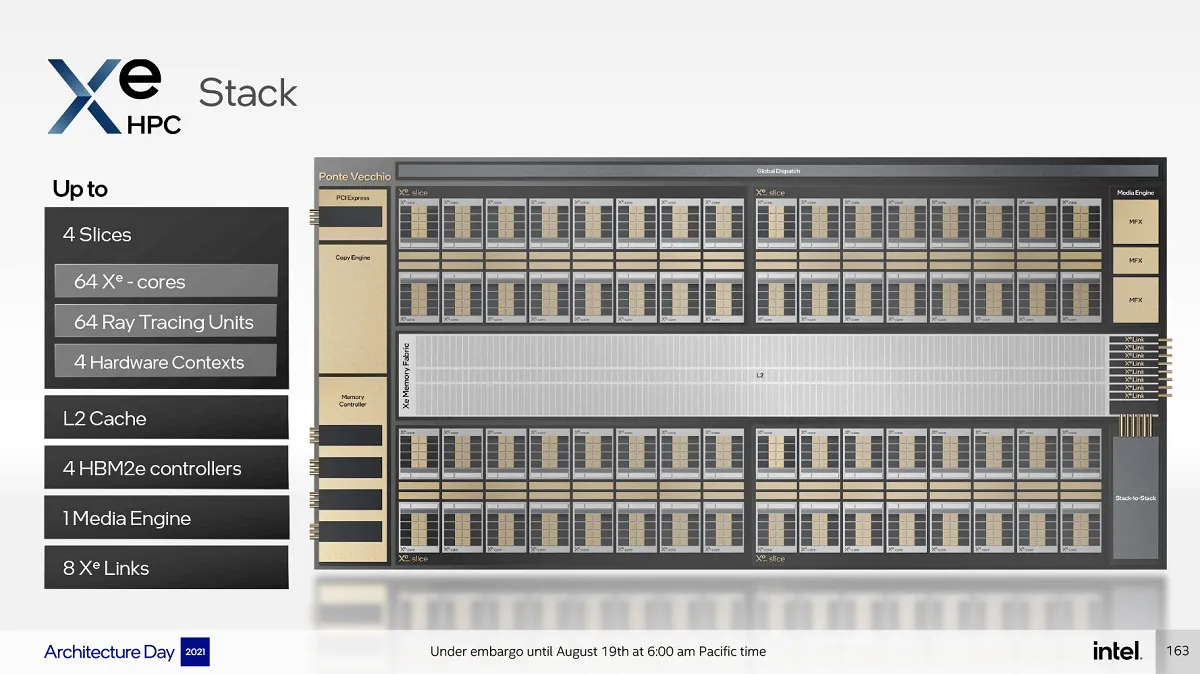

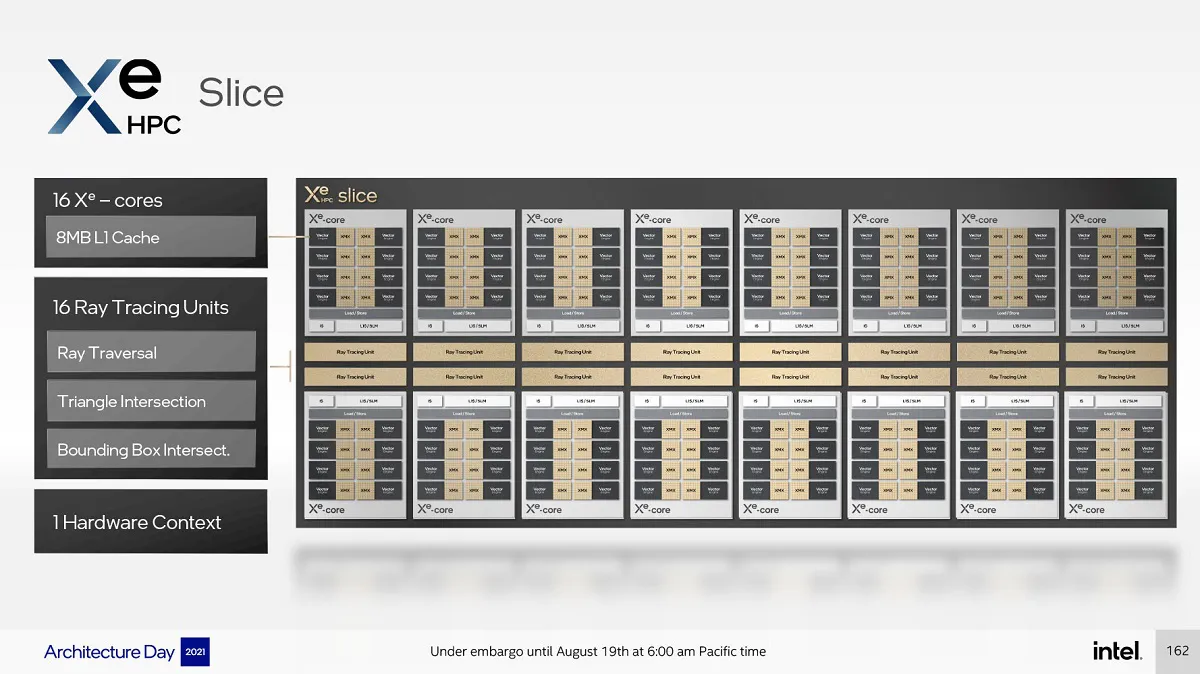

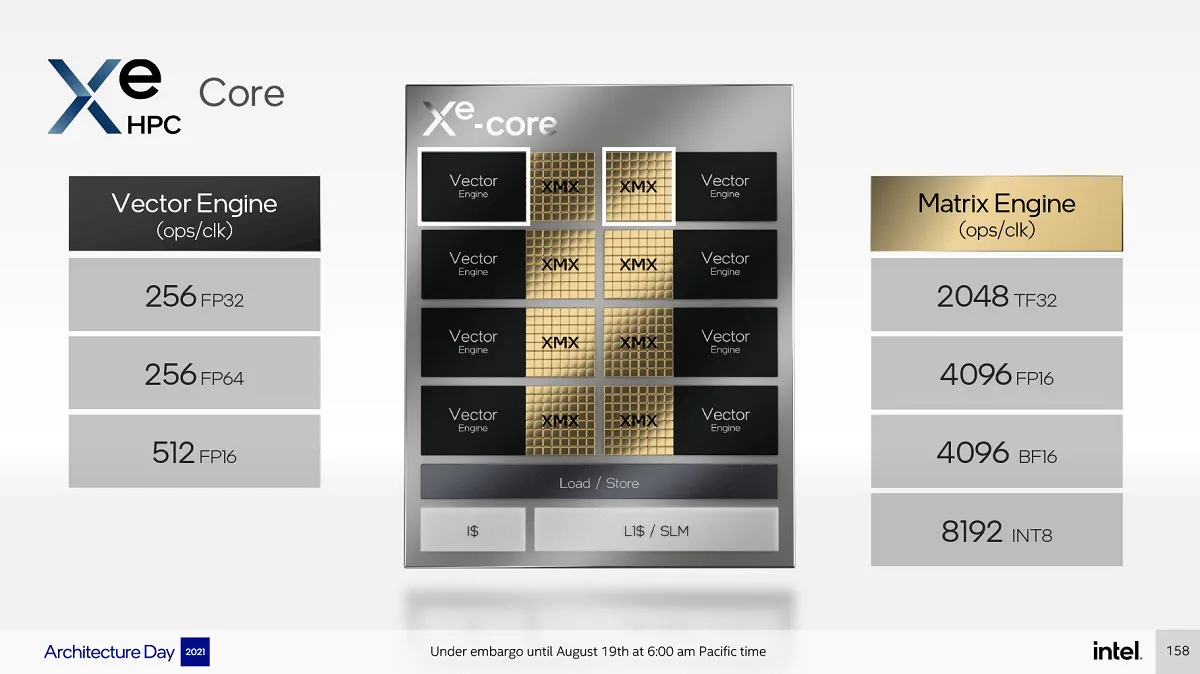

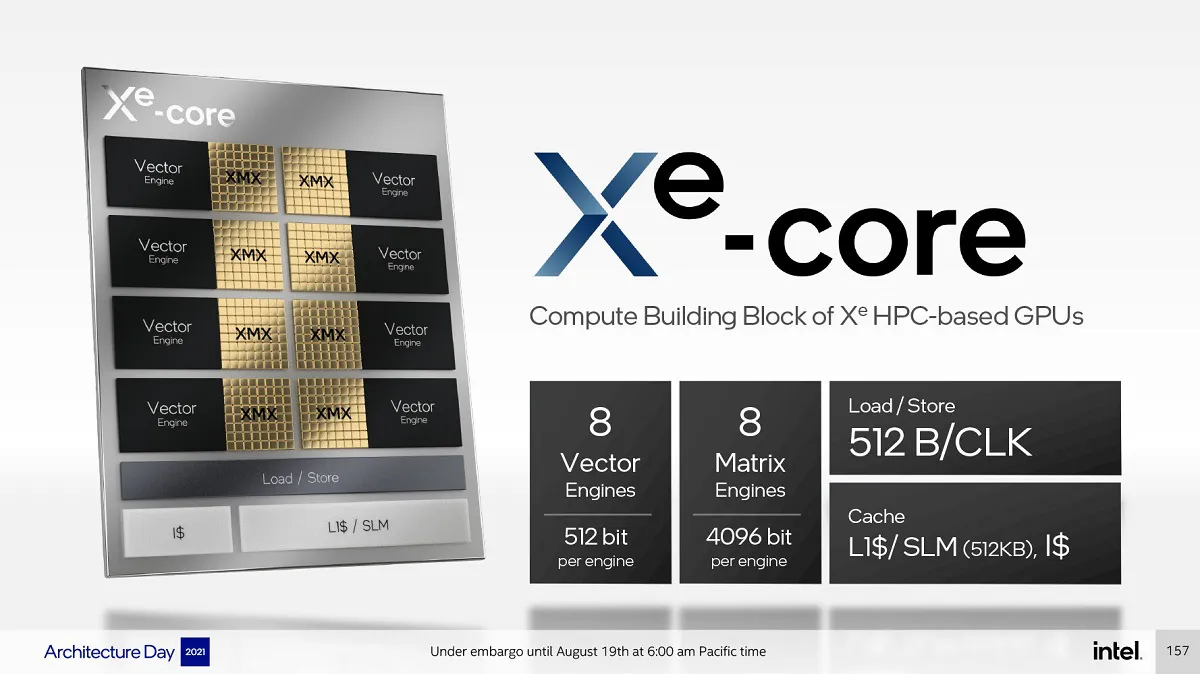

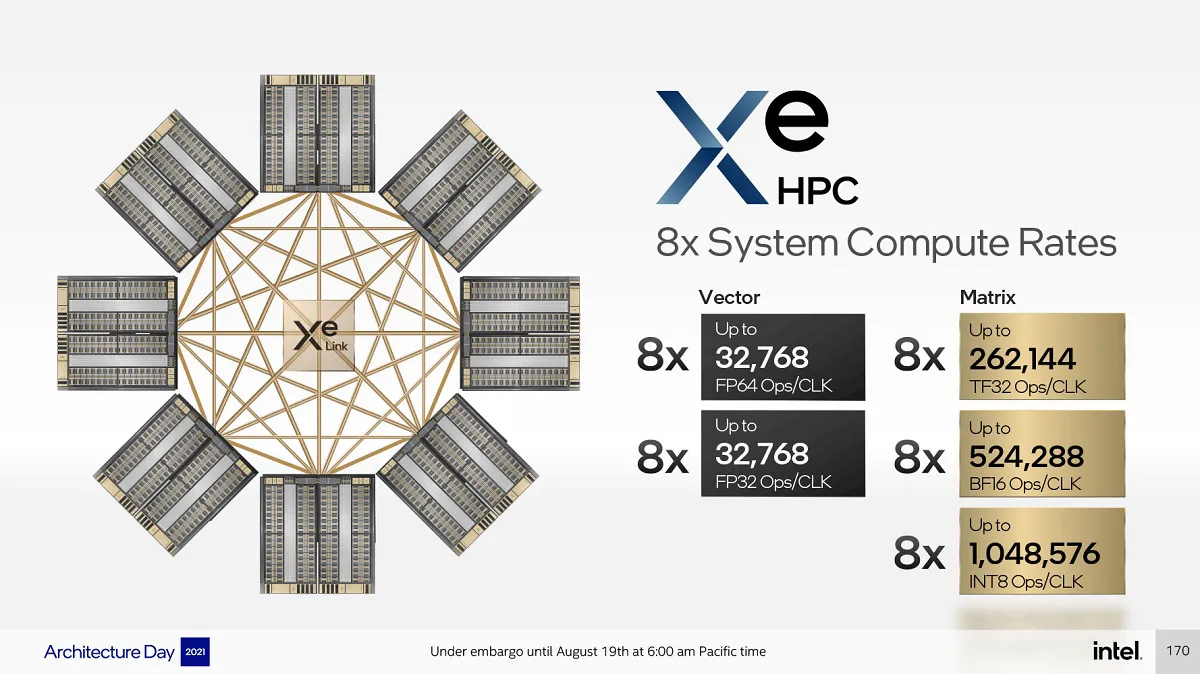

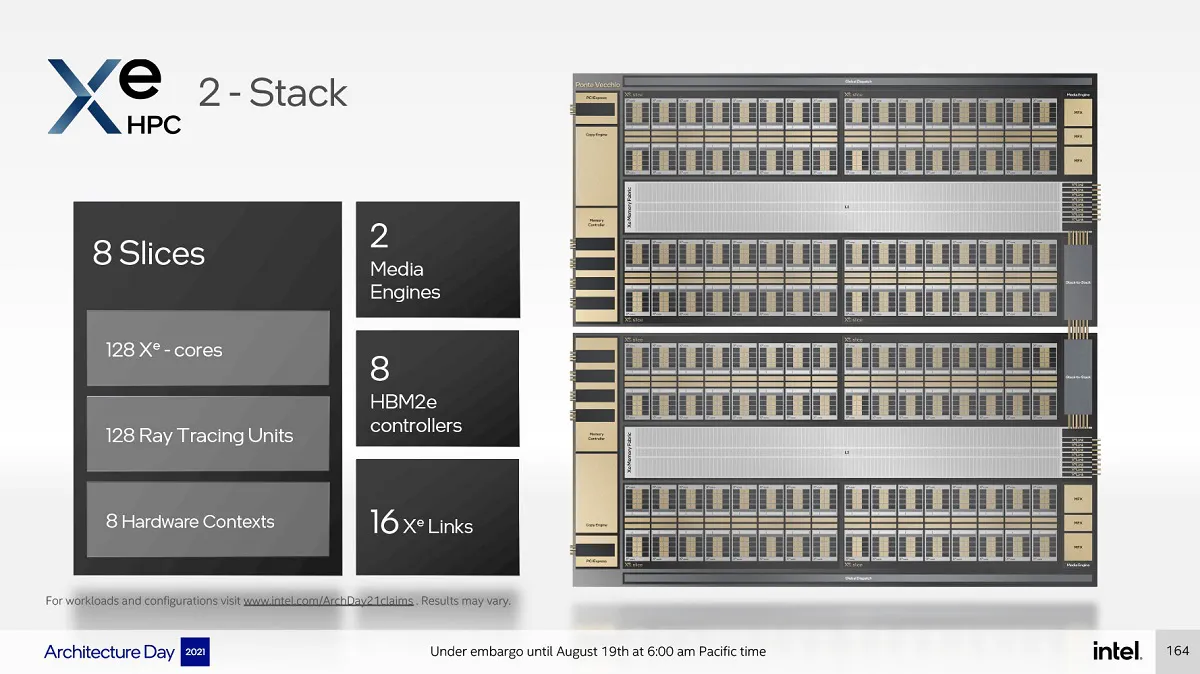

與Alchemist顯卡一樣，Ponte Vecchio的Xe HPC架構也是基於全新的Xe核心（Xe Core），不過結構上有所不同，擁有8個512位的矢量引擎和8個4096位的矩陣引擎（Xe Matrix eXtension，XMX），雖然相比Xe HPG架構數量減半，但位數分別是Xe HPG架構的一倍和四倍，同時每個Xe核心擁有512KB的L1緩存。Xe HPC架構還支持其他數據類型，比如TF32（Tensor Float 32）。由16個Xe核心可以組成一個切片（Slice），由四個切片組成一個堆棧，總計會有64個Xe核心。堆棧內還有L2緩存、4個HBM2E內存控制器、1個媒體引擎、8個Xe鏈路PCle控制器等。 通過多堆棧設計，加上EMIB互連封裝技術和相互間的互聯通道，可以進一步擴展，比如Ponte Vecchio則採用雙堆棧設計。

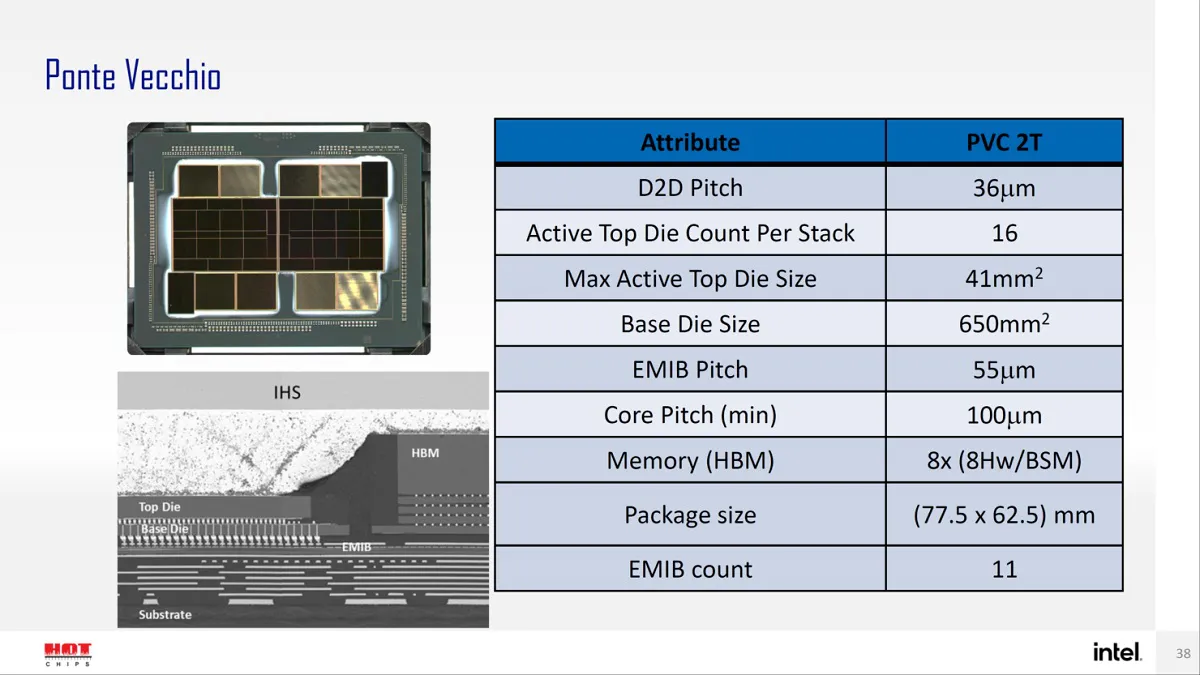

這次英特爾也介紹了Ponte Vecchio的封裝，以及對應的芯片尺寸。比如Ponte Vecchio的封裝尺寸為4843.7平方毫米，使用的3D Forveros封裝間距為36u等。Ponte Vecchio的計算單元採用台積電5nm工藝，每個單元有8個Xe核心和4MB的L1緩存；有負責I/O和高帶寬組件的基礎單元採用Intel 7工藝，面積為640平方毫米，有144MB的L2緩存；Xe鏈路單元採用台積電7nm工藝，負責GPU之間的互聯。Ponte Vecchio正處於A0版本階段，至少45 TFLOPs的FP32吞吐量。

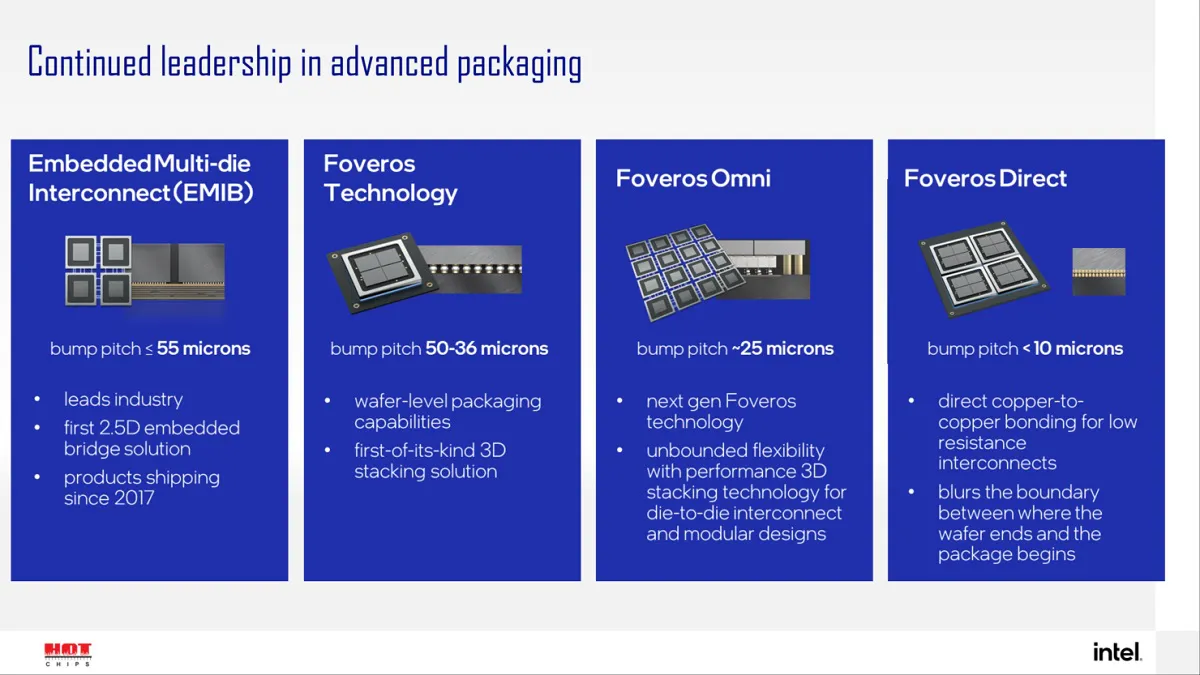

展望未來，英特爾隨着RibbonFET和PowerVia兩大突破性技術，晶體管將進入埃米時代。英特爾還擁有幾種下一代的先進封裝設計方案，比如Forveros Omni和Forveros Direct。
