PlayStation 5定製SoC高清圖:RDNA 2架構GPU位於芯片中間

前一段時間,著名紅外攝影師Fritzchens Fritz帶來了AMD Ryzen 5 5600G的高分辨率照片, 展示 了其內部的構造,讓人們對這款APU有更深入的瞭解。近日,他又找到了新的拍攝對象:PlayStation 5遊戲機的SoC。

PlayStation 5遊戲機採用的是AMD的定製SoC,代號Oberon。其擁有八個Zen 2架構的CPU,頻率為3.5 GHz(可變頻率),以及RDNA 2架構的GPU,頻率2.23GHz(可變頻率),L3緩存為12MB,浮點運算性能達10.28 TFLOPS,支持4K@120Hz和8K視頻輸出,採用台積電的7nm工藝製造。

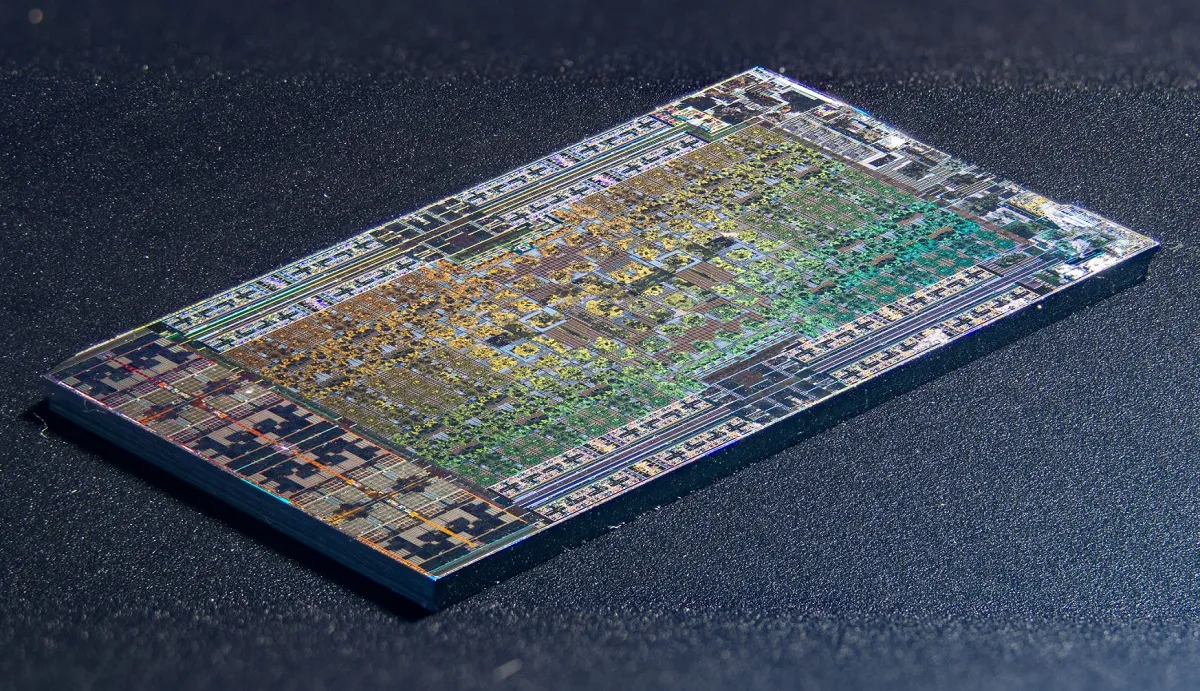

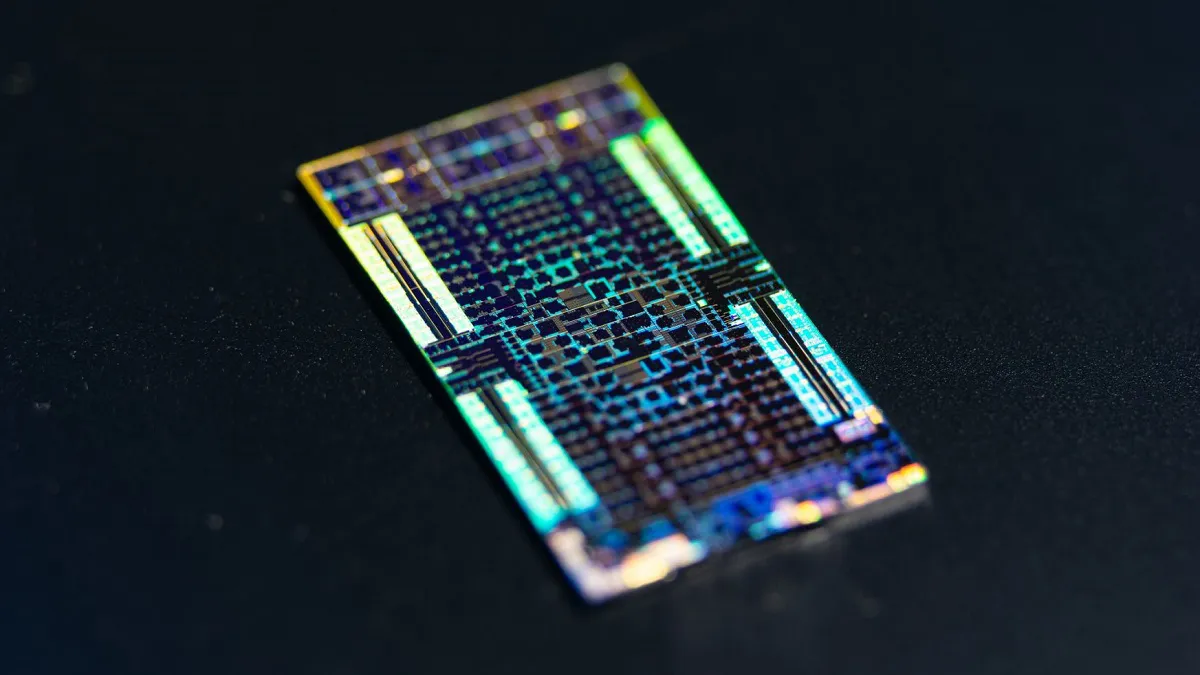

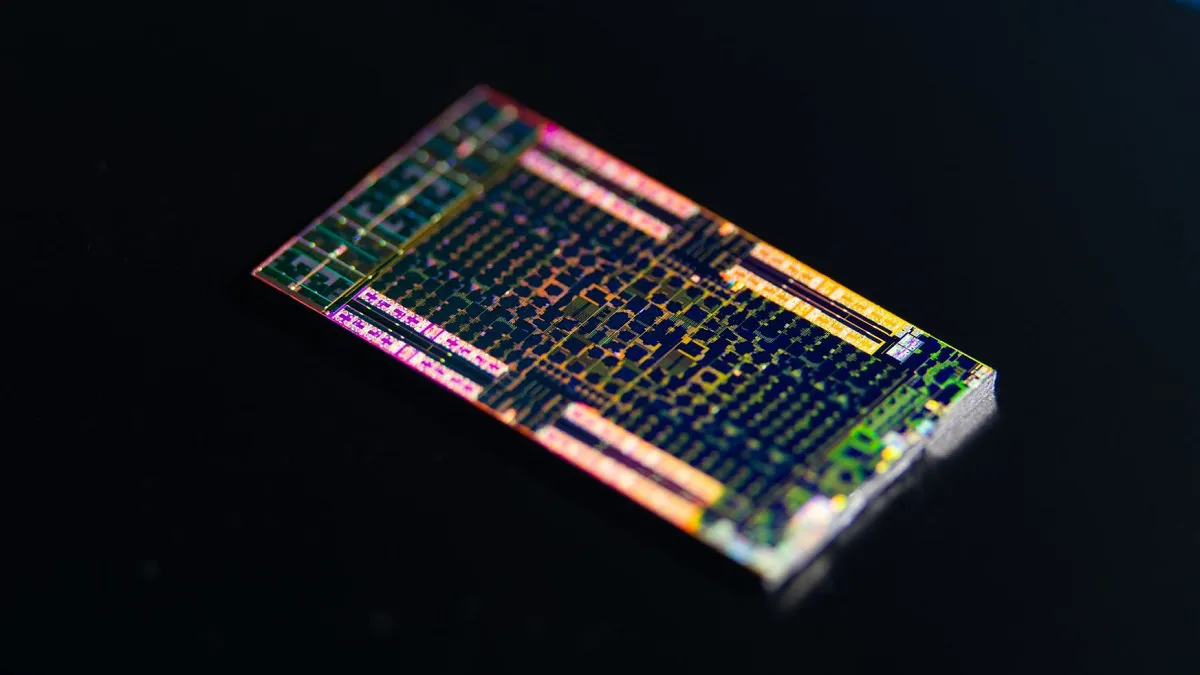

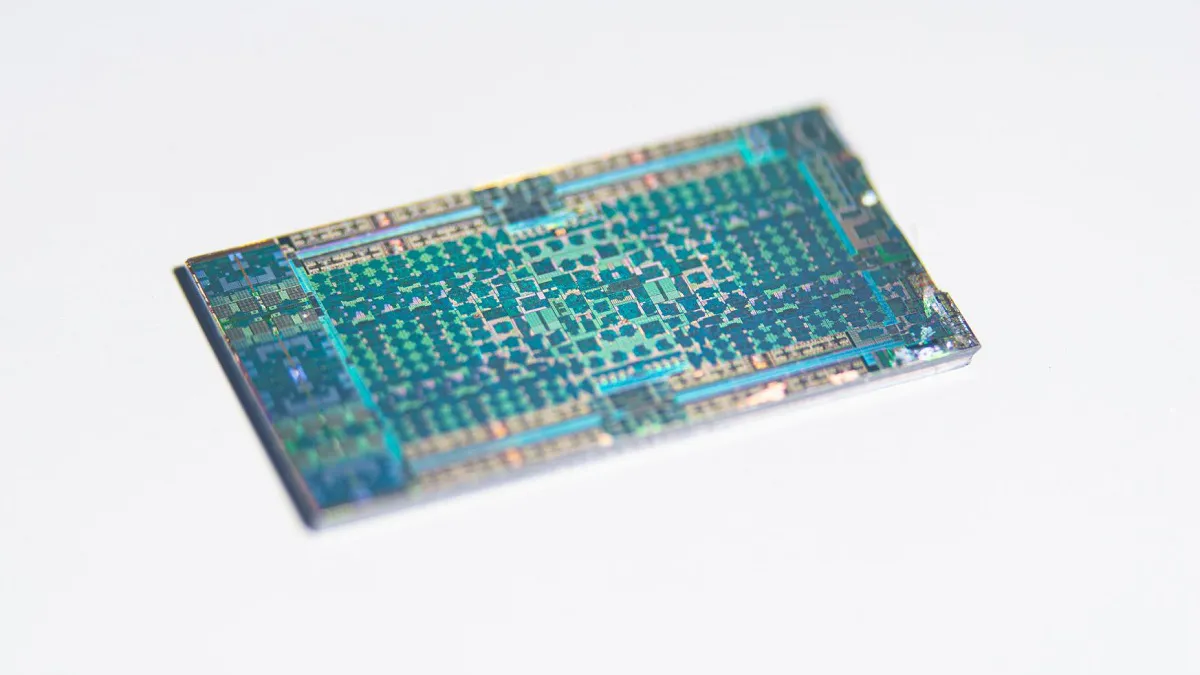

通過照片可以看到AMD是如何把數十億計的晶體管進行佈置的,RDNA 2架構的GPU位於芯片的中間位置,分成多個CU,旁邊就是Zen 2架構內核,然後還有負責I/O的部分,顯得井井有條。可以清楚地看到AMD的Infinity Fabric,連接着整個芯片和L2緩存。邊緣位置還有GDDR6X內存的控制器,以及PHY(物理層)接口,這是負責數據進入和離開SoC的位置。

Fritzchens Fritz拍了不少的照片,有興趣可以到他的 Flickr 上去查看。

或許有人會想到,此前AMD推出了4700S處理器的套件,當時經過考證後確認,使用的就是PlayStation 5遊戲機的定製SoC,南橋芯片則是AMD A77E FCH,搭配了16GB的GDDR6內存。與PlayStation 5遊戲機不同的是,這些套件禁用了圖形單元。據瞭解,所有功能上並非完整的芯片,都會被重新利用在這個套件上,在製造過程中最容易損壞的部分就是基於RDNA 2架構的圖形單元。
