在上個月舉行的HotChips 33上，IBM公佈了其下一代Z系列處理器“Telum”。這款處理器採用了全新的內核架構，針對AI加速做了優化。其配置了8核16線程，頻率超過5GHz，採用了三星7nm工藝製造，核心面積為530平方毫米，集成了225億個晶體管，擁有全新的分支預測、緩存和多芯片一致性互連。

IBM的Z系列處理器以擁有大型L3緩存而出名，並有單獨的全局L4緩存，可作為多個處理器之間的緩存。不過在Telum上，不但沒有了L4緩存，而且L3緩存也沒有了。要知道無論英特爾還是AMD，現在都儘可能增大L3緩存容量或增加L4緩存以提高性能，比如在AMD採用3D垂直緩存（3D V-Cache）技術的Zen 3架構桌面處理器，為每個CCD帶來額外的64MB 7nm SRAM緩存。

近日，Anandtech發表了一篇 文章 ，討論了Telum的緩存架構。

現代的處理器普遍都有多級緩存，至於為什麼會這樣，可以看我們《 超能課堂(133)：為什麼CPU緩存會分為L1、L2、L3？ 》簡單瞭解一下。簡單來説，越靠近執行端口的緩存越小但越快（比如L1），緩存越多且越大那麼訪問所需的週期就越長（比如L3）。緩存除了大小，延遲也很重要，通常緩存越大延遲越大，緩存命中率也會更低。

為了更有效利用緩存，芯片設計公司需要分析這款處理器將用於哪方面的工作負載，以提高設計的效率。IBM的產品一般都是大型主機使用，大多是政府或銀行這樣的客户，對安全性和穩定性極高，這些產品都有故障安全和故障轉移功能。

IBM在上一代Z15產品上，基本單元是一個由五個模塊構成的系統，其中四個是計算模塊（CP），一個是控制模塊（SC）。四個計算模塊每個有12個內核和256MB共享的L3緩存，核心頻率為5.2 GHz，面積為696平方毫米。四個計算模塊兩兩配對，各自與控制模塊相連。控制模塊擁有960MB的L4緩存，並與四個計算模塊共享。Z15採用了IBM和GlobalFoundries聯合研發的14nm FinFET SOI特殊工藝製造，L1和L2緩存與核心頻率一樣都是5.2 GHz，L3和L4緩存則是半速的2.6 GHz。

這意味着單個IBM Z15系統是25塊696平方毫米的芯片組成，共有20 x 256MB的L3 緩存，還有5 x 960MB的L4緩存，以全對全拓撲連接。

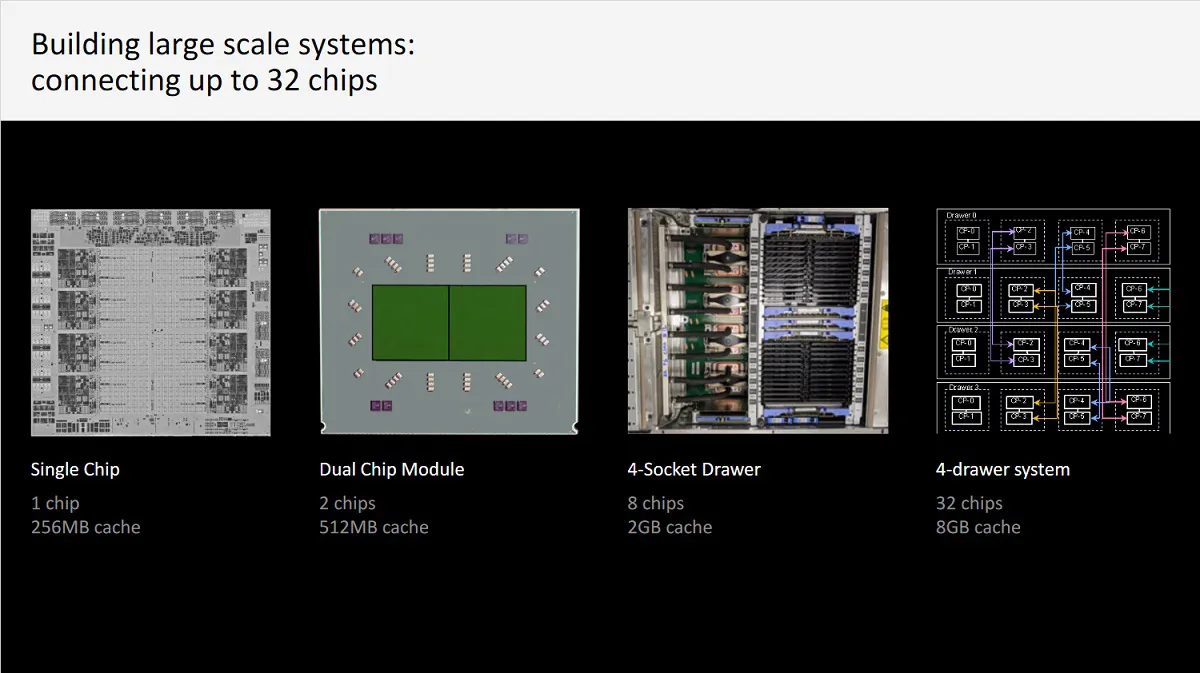

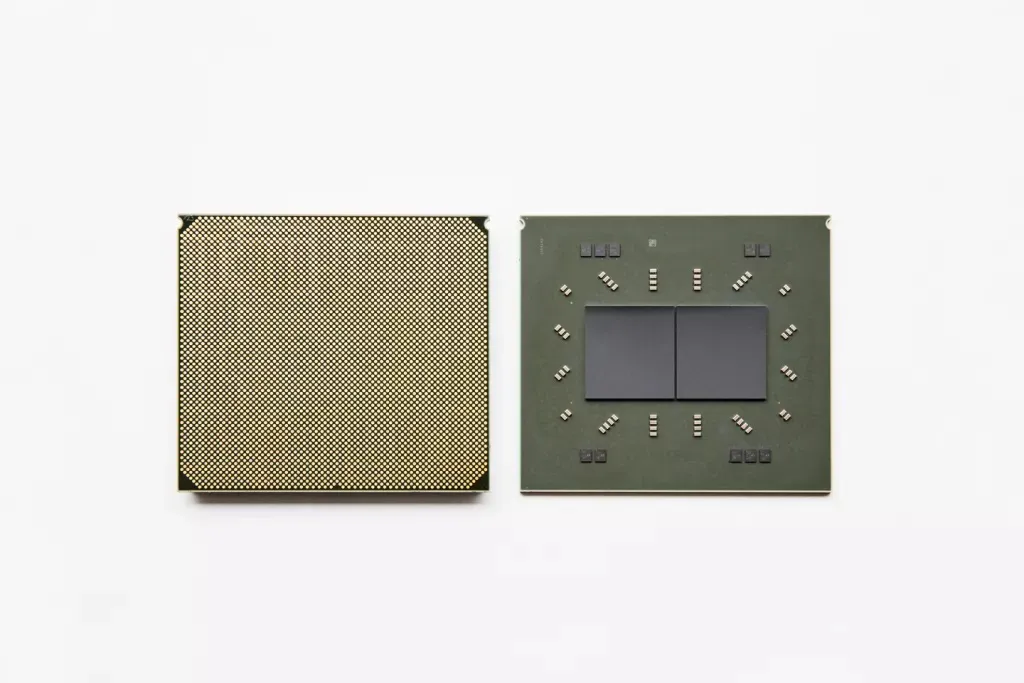

IBM沒有將新一代產品稱為Z16，而且稱為Telum，可能是因為對緩存的採用了不同的處理方法。Telum採用三星7nm工藝製造，單芯片擁有8個核心，面積為530平方毫米。IBM將兩個芯片封裝在一起，將四個同樣封裝的處理器組成一個單元，然後將四個同樣的單元組成一個系統，整個系統共有32個芯片和256個核心。

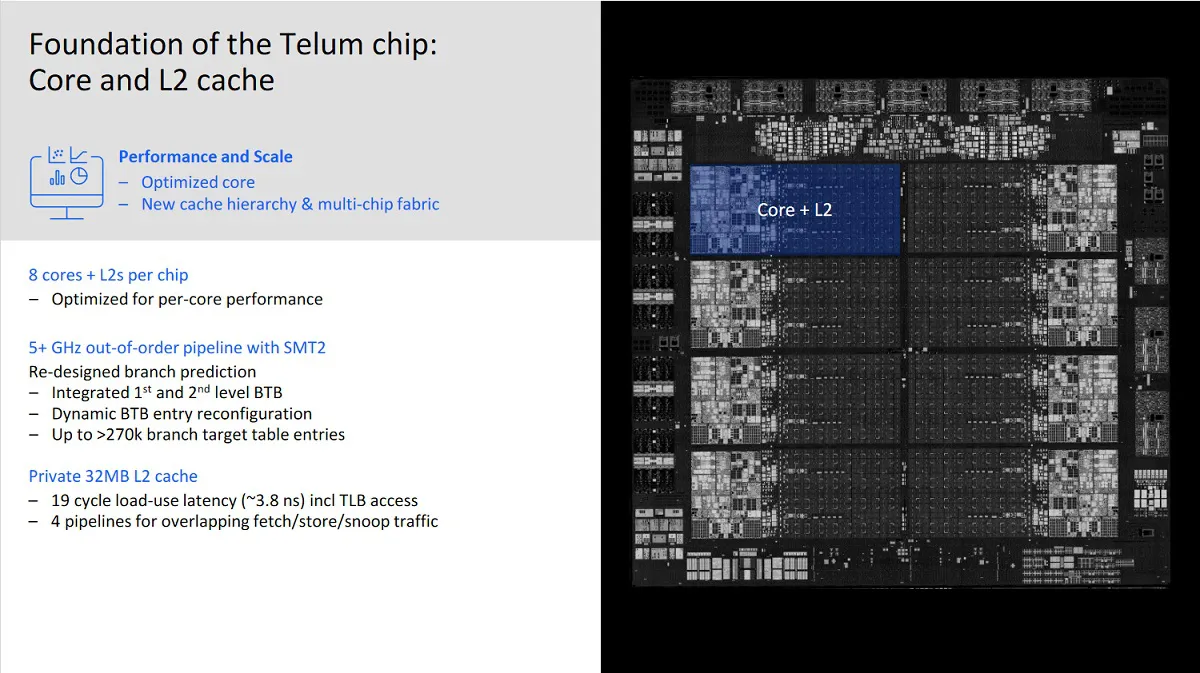

IBM為每個核心配置了32MB的L2緩存，這比一般的處理器大得多，而且取消了核心之間共享的L3和L4緩存。一般來説，這樣的設計會使得緩存有很高的訪問延遲。IBM採取的方法是，通過私有物理緩存裏打造共享虛擬緩存的方法解決，意思是將平時需要放置在L3緩存裏的部分標記為L3緩存線存在不同核心空餘的L2緩存裏。L2和L3緩存在物理上是一致的，但是可以根據工作負載的需要，包含來自不同核心的L2和L3緩存線的混合。這意味着一個芯片8個核心裏，8 x 32MB共256MB的L2緩存也可以視為“虛擬”L3緩存。

相似的方法IBM也用在了原來的L4緩存上，L2緩存裏也可以容納L4緩存線。從單個核心的角度來看，在一個基於Telum打造標準的系統，可以訪問32MB的L2緩存，256MB的共享虛擬L3緩存，以及8GB的共享L4緩存。IBM表示，使用這種虛擬緩存的系統，每個核心的緩存相當於Z15的1.5倍，而且還改善了數據訪問的平均延遲，性能提高了40%以上。

在具體運行中如何降低延遲和保證命中率是一個非常複雜的操作，加上功耗、緩存在斷電和空閒等狀態下如何保證單核心工作負載的一致性，這都是IBM需要考慮的問題。可以思考一下，如果AMD使用3D V-Cache技術堆疊的不是L3緩存，而是L2緩存，同樣採取虛擬L3緩存線的方式，這樣的微架構對性能會有怎樣的影響？
