最近使用的滑鼠左鍵出現連點情況，嚴重干擾操作。
考慮到滑鼠整體功能完好，僅因左鍵失效便更換新機實屬浪費，因此嘗試自行維修。

滑鼠按鍵為 微動開關 ，連點的主因通常由於：

維修 微動開關 需要：

理論上不需要成本，實則風險不少：

總結而言，修復微動開關不僅難度高，耐用度也難以保證。
既然目標是 修好滑鼠 而非 修好開關 ，直接更換全新的 微動開關 顯然更具效益。

外觀

在下曾經逆向工程式 G300s滑鼠 。

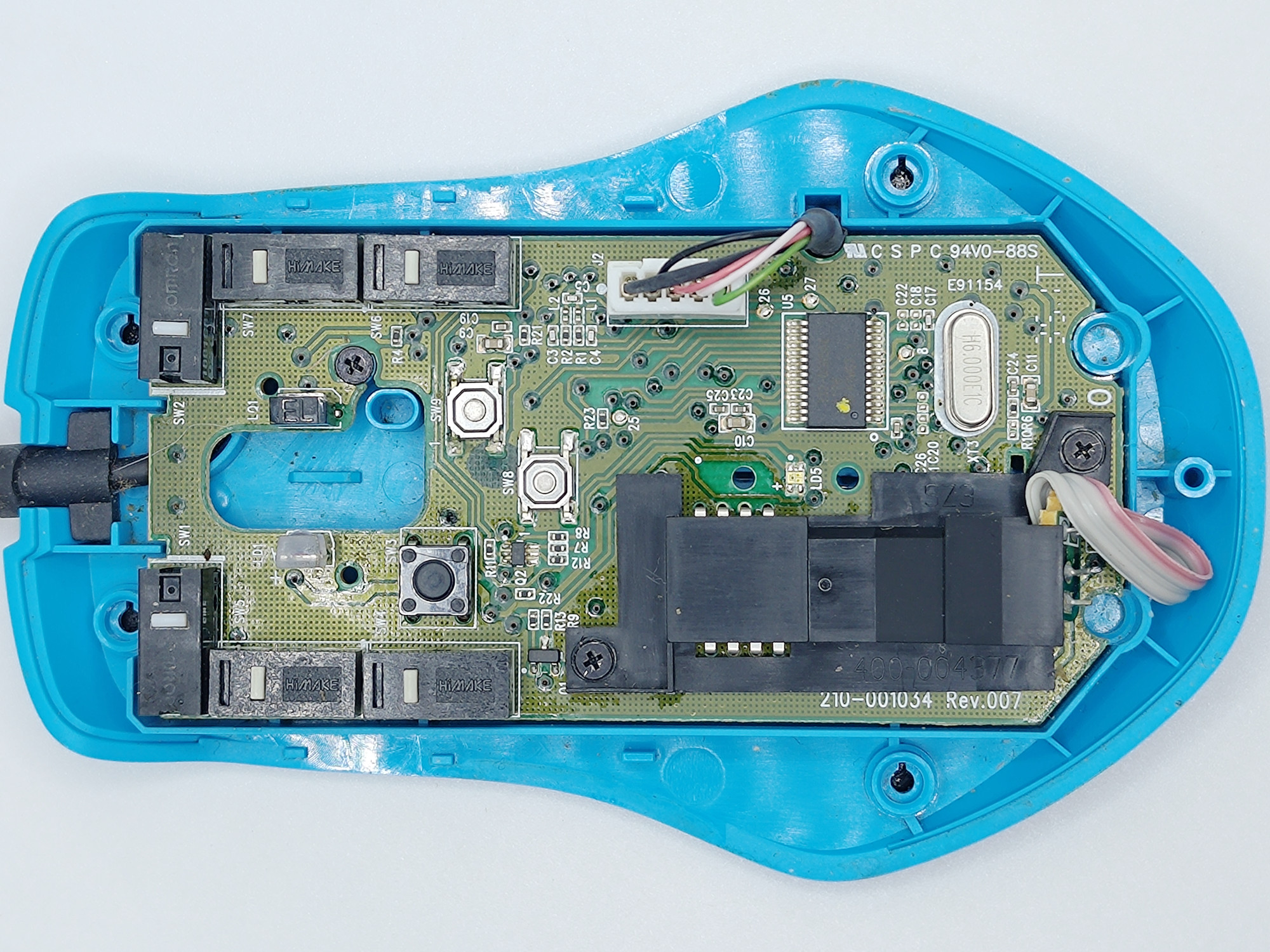

內部

拆卸外殼前需注意，底部的 防滑墊 片下隱藏了 4粒螺絲 ，必須全部卸除才能開啟 外殼。

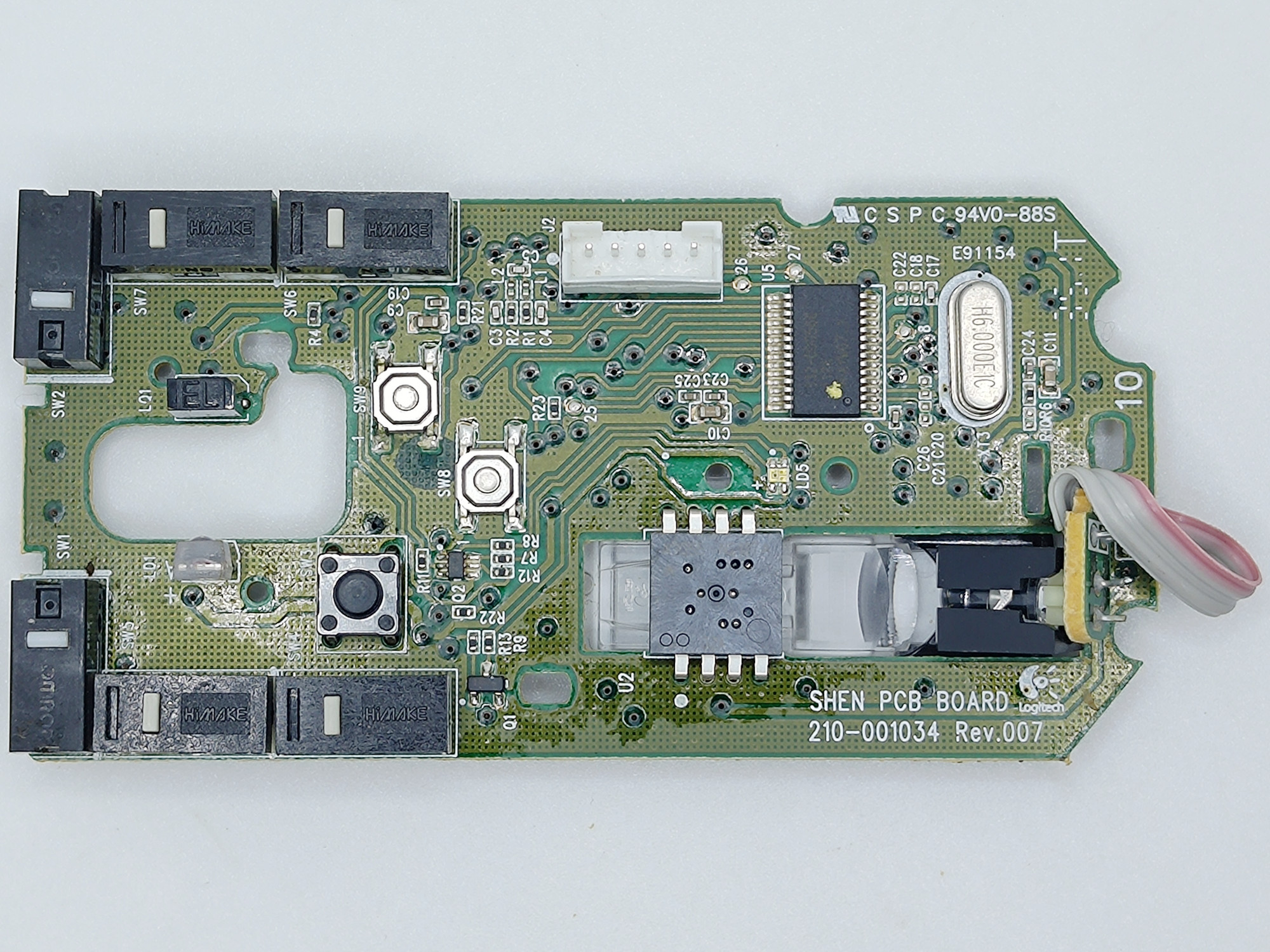

印刷電路板 由 3粒螺絲 固定在底座上，必須全部卸除才能將 印刷電路板 與 底殼 分離。

微動開關

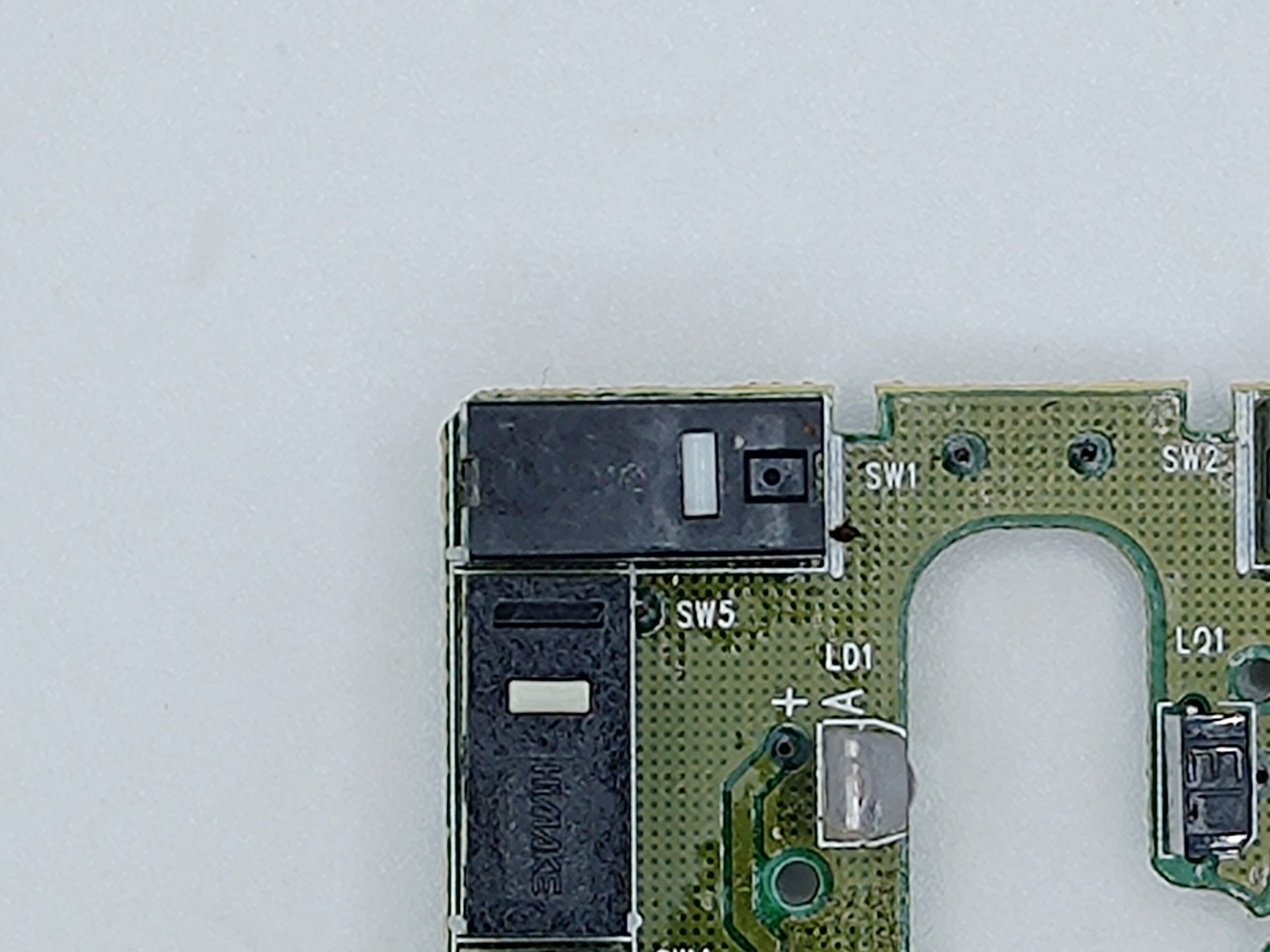

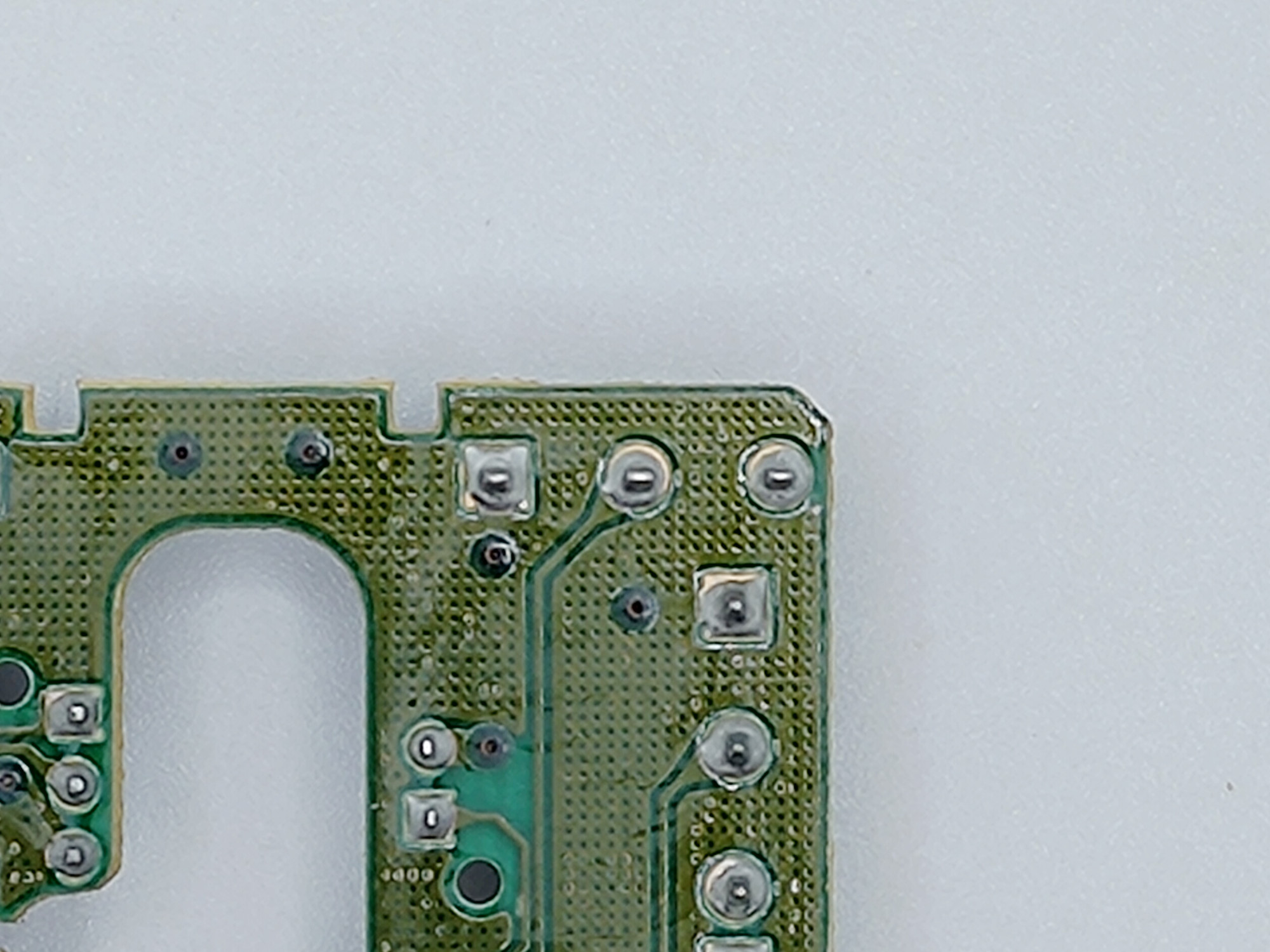

損壞的 微動開關 ，共有 3個焊點 。

維修

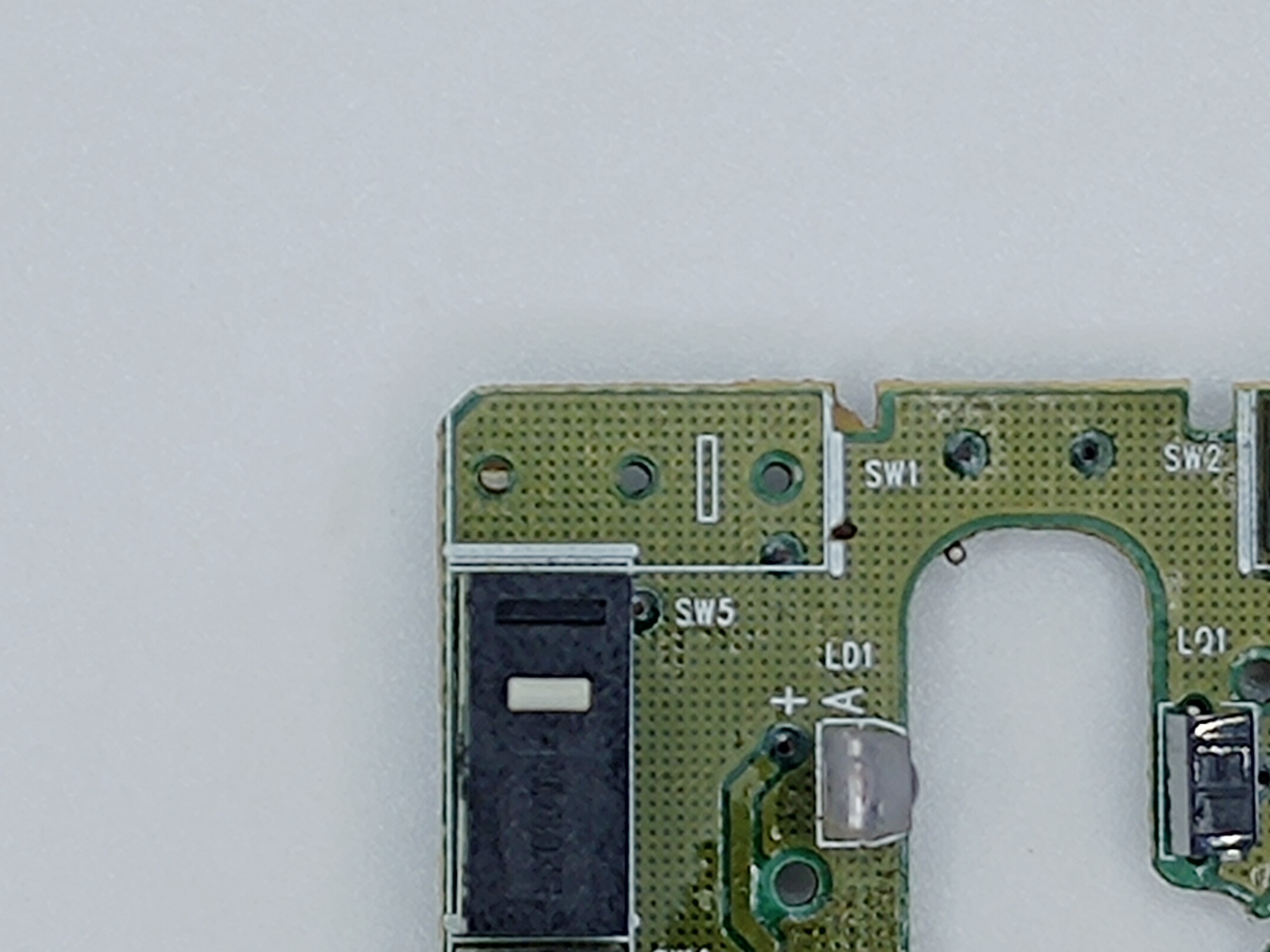

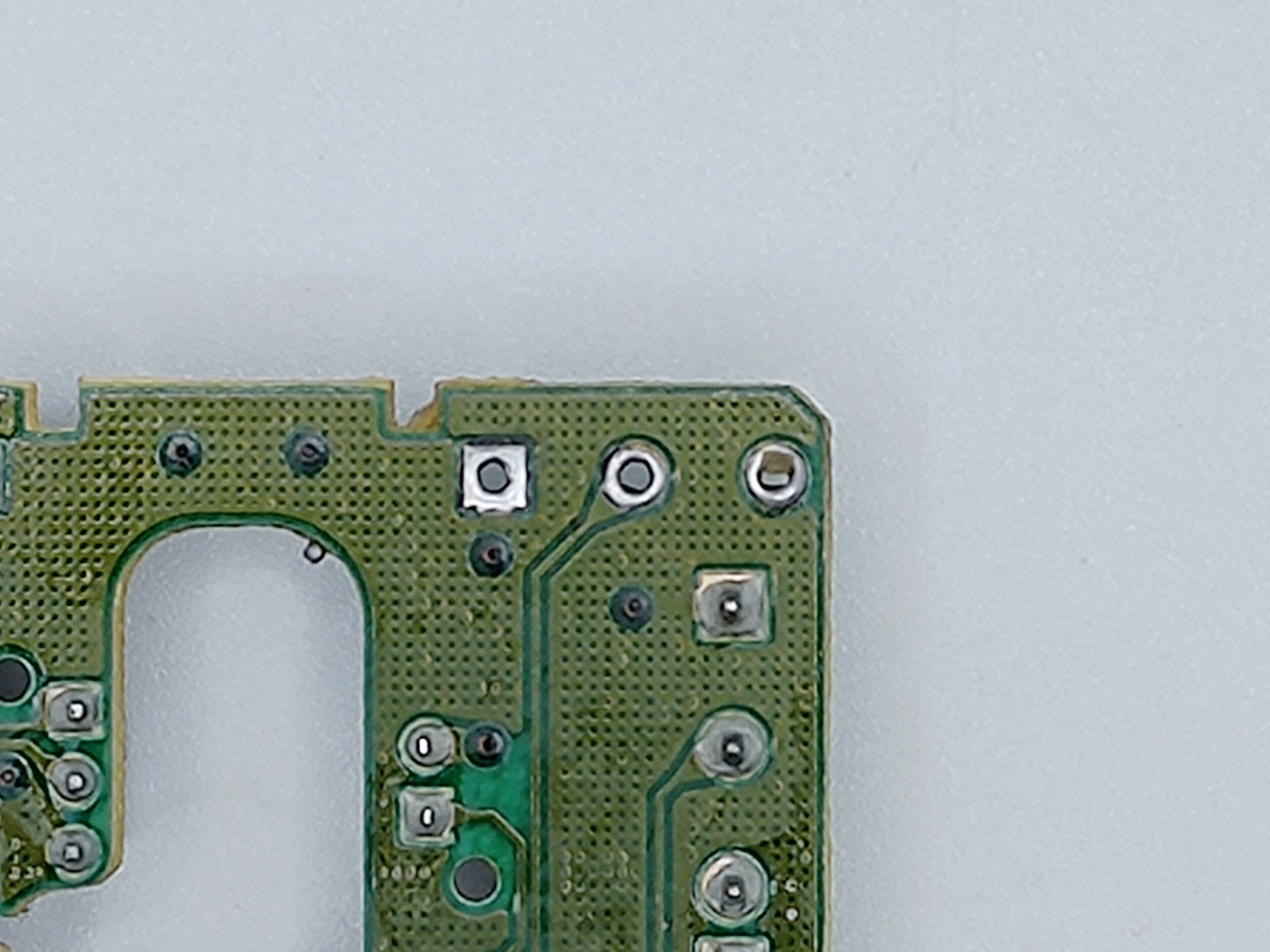

將 微動開關 解焊後 便可以移除。

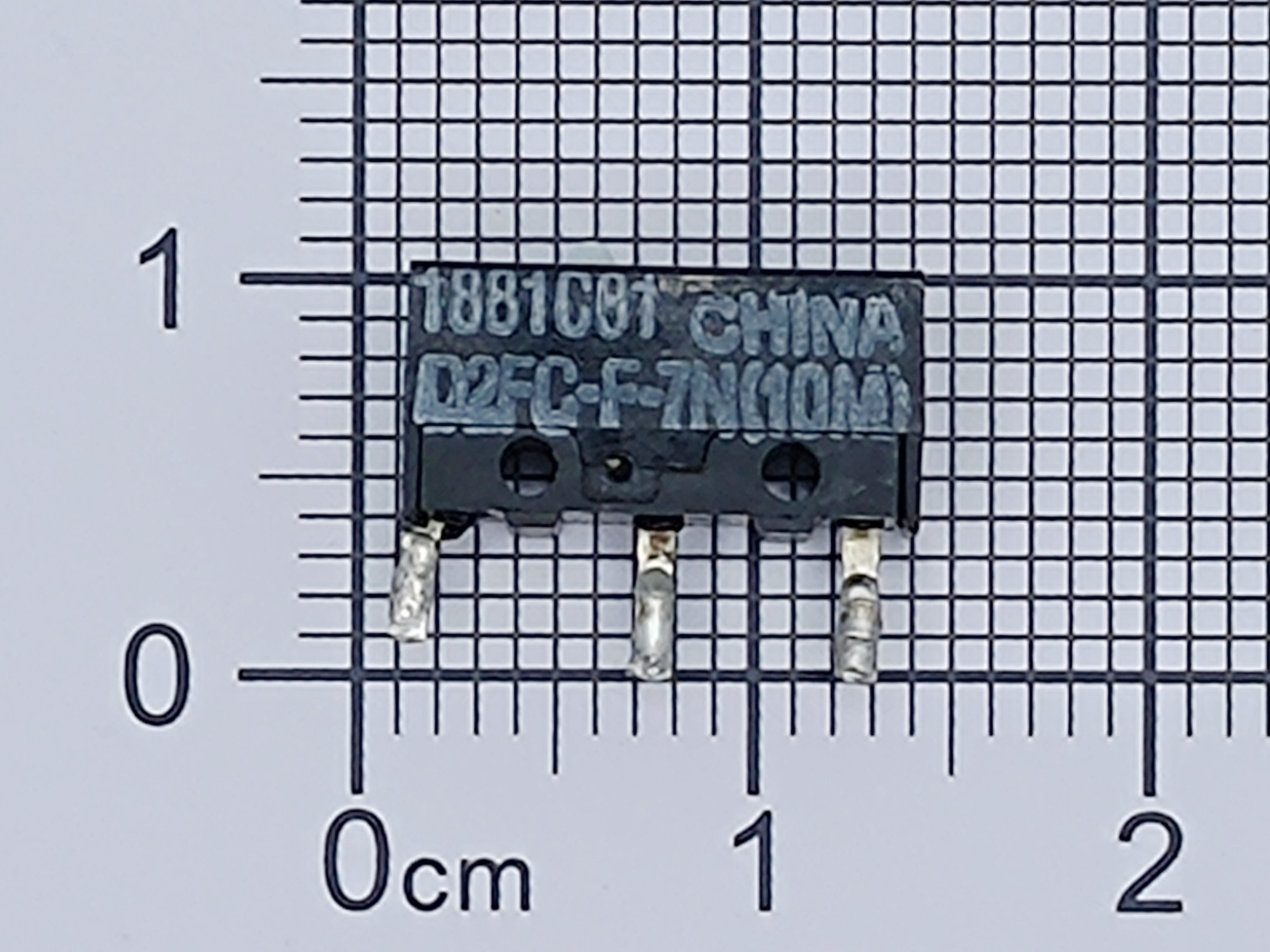

原廠配備為 Omron D2FC-F-7N(10M) ，按鍵為 白色，理論上可以點擊約 一千萬次 。

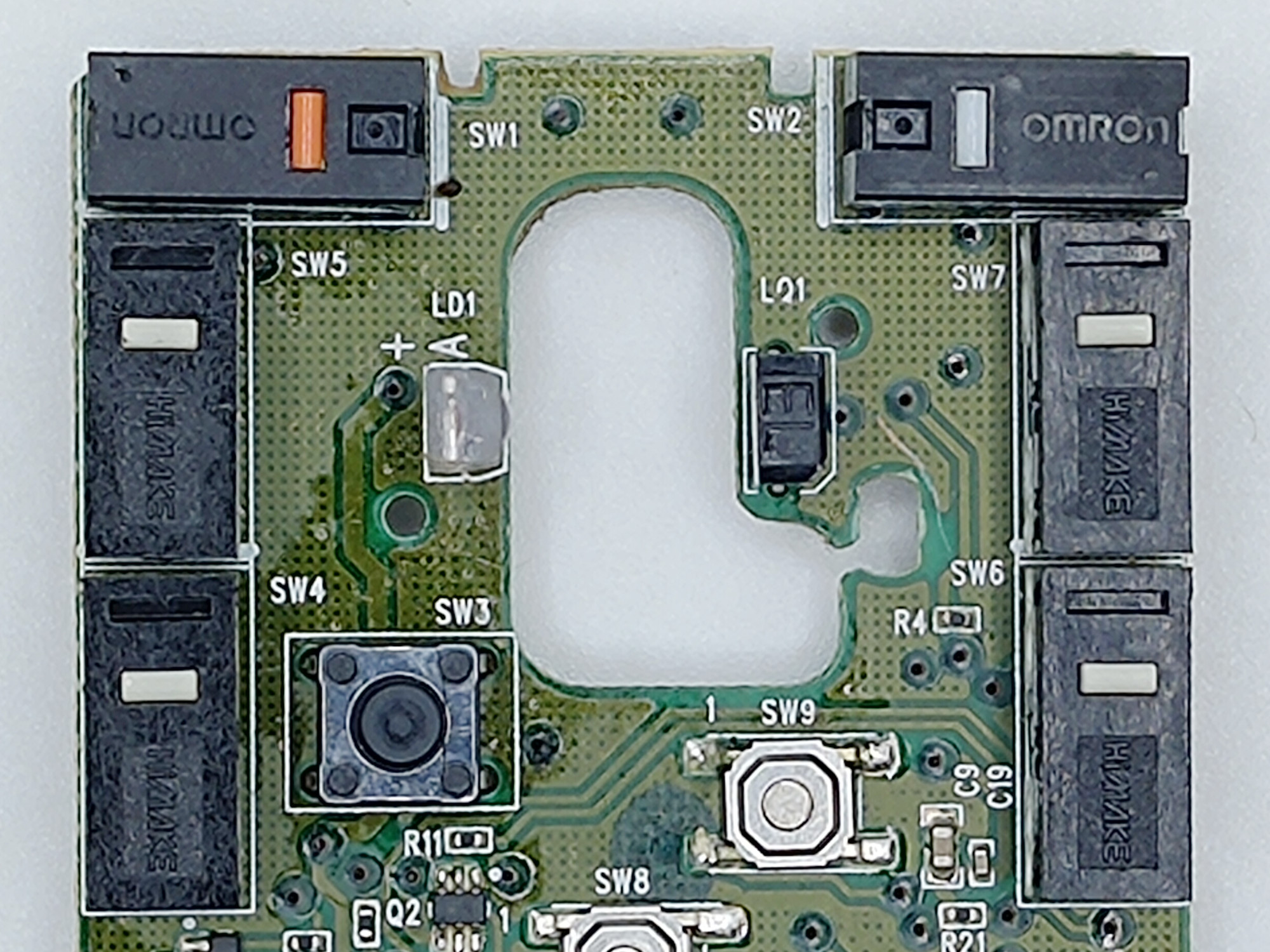

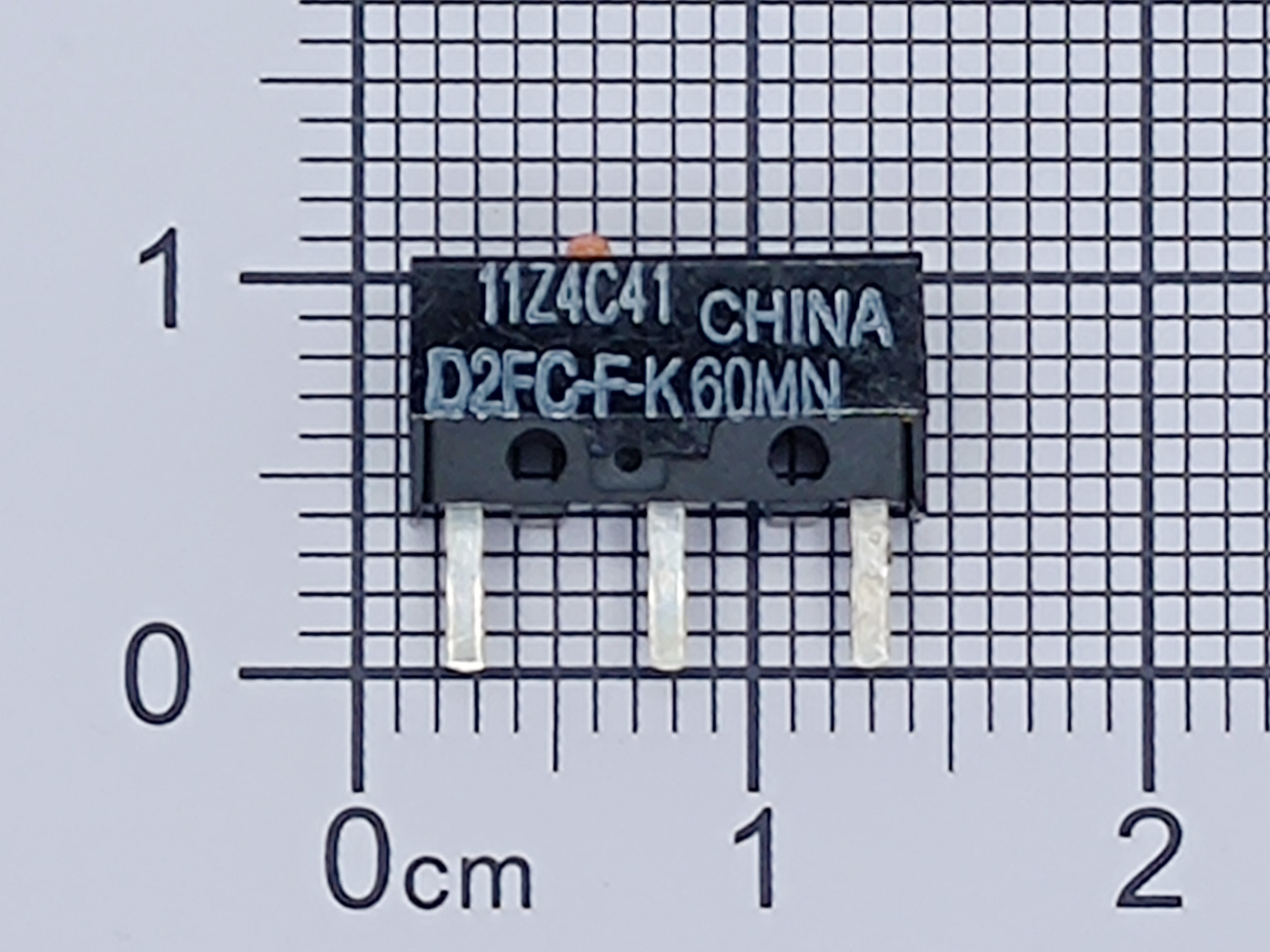

在下替換為 Omron D2FC-F-K(60MN) ，按鍵為 橙色，理論上可以點擊約 六千萬次 。

由於 兩款微動開關的按鍵 顏色不同 ，焊接到電路板上，替換的 微動開關 相當顯眼。

重新組裝並測試後，連點情況已完全消失，在下相信維修成功。

補充資料

一般 微動開關 採用 單軸雙切 (Single Pole Double Throw, SPDT) 設計，3支引腳 分別是：

然而，而 D2FC系列 的構造並非 單軸雙切 。

D2FC系列 並沒有 常閉引腳，而是將 首尾引腳 內部相連，中間引腳 則與 首尾引腳 斷開。
按下按鈕時，中間引腳 與 首尾引腳 接通，運作邏輯更接近的 按壓按鈕 (Push Button) ，因此在電路連接上沒有常開或常閉的限制，
但由於 頂部按鍵 位置偏向一側，物理組裝時仍須維持正確方向。

雖然與維修沒有關係，但既然將滑鼠拆開，還了解電路板上其他結構。

G300s 板載了一顆標示為 332-000566 2126 MFAYW07 的晶片，推測其為負責處理 巨集功能 的 微控制器 。
然而，在網路搜尋編號與型號，卻找不到對應的技術規格文件，在下認為屬於 非公開規格的定製晶片 。

儘管如此，這類晶片多半基於現有的 通用微控制器架構 開發。
為驗證猜想，在下嘗試逆向電路分析，使用 萬用表 排查電路，藉此推導引腳定義與電路邏輯。

這款 微控制器 採用 SSOP-28 封裝。
在下嘗試根據 VCC 、 GND 及 晶體振盪器 (Crystal Oscillator) 引腳佈局與市面上常見的 微控制器 比對。
然而，即使確定這些關鍵引腳，仍找不到完全匹配的型號的 微控制器。
由此推論，這款 微控制器 屬於廠商定製、非公開的特殊規格。

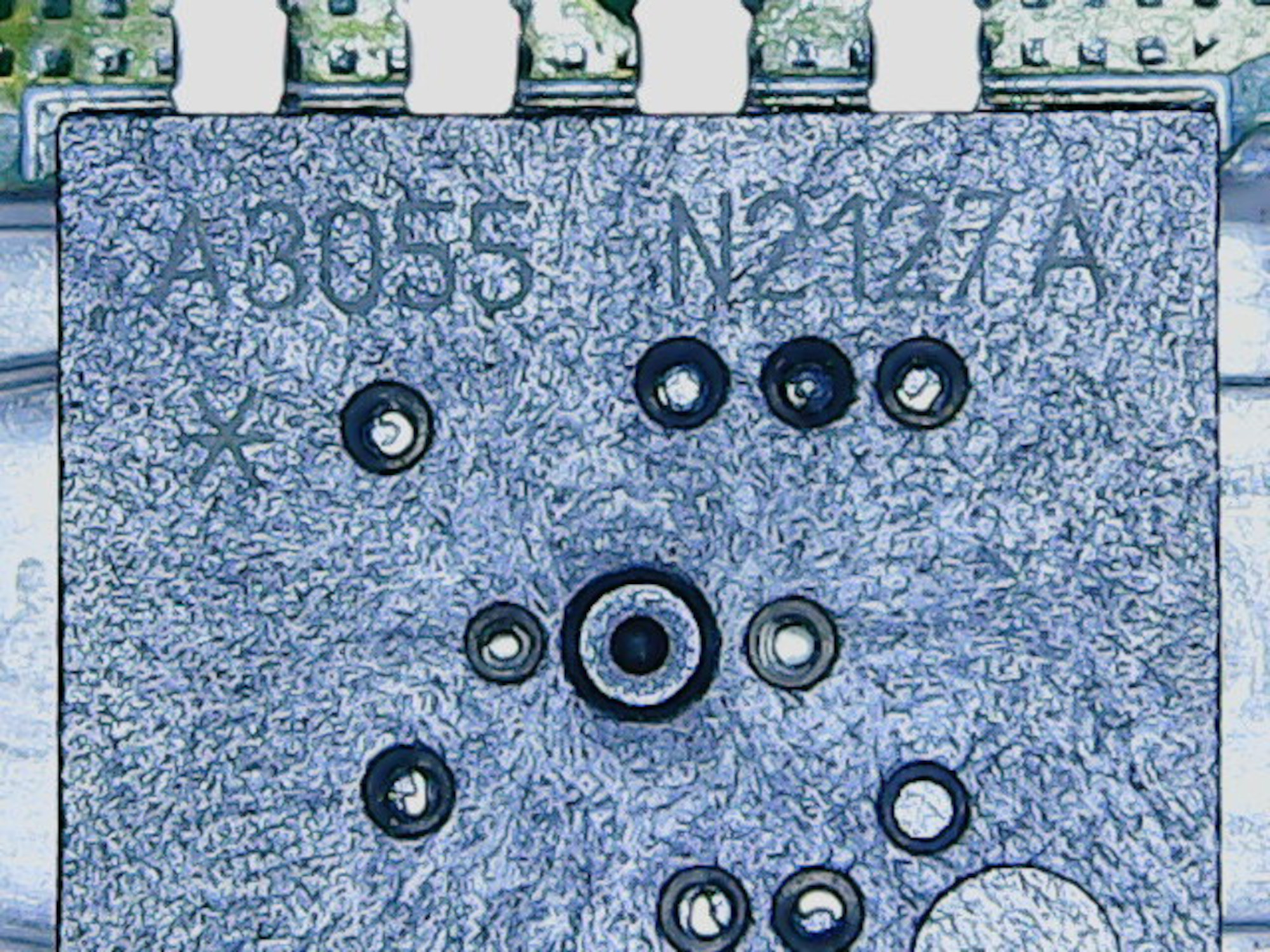

G300s 使用 Avago A3055 光學感應晶片。
A3055 使用 A3050 相同的技術規格，但擁有比 A3050 更高 IPS 。

G300s 使用 光學滾輪編碼器 (Optical Scroll Wheel Encoder) 而不是傳統的 機械式滾輪編碼器 (Mechanical Scroll Wheel Encoder) 。

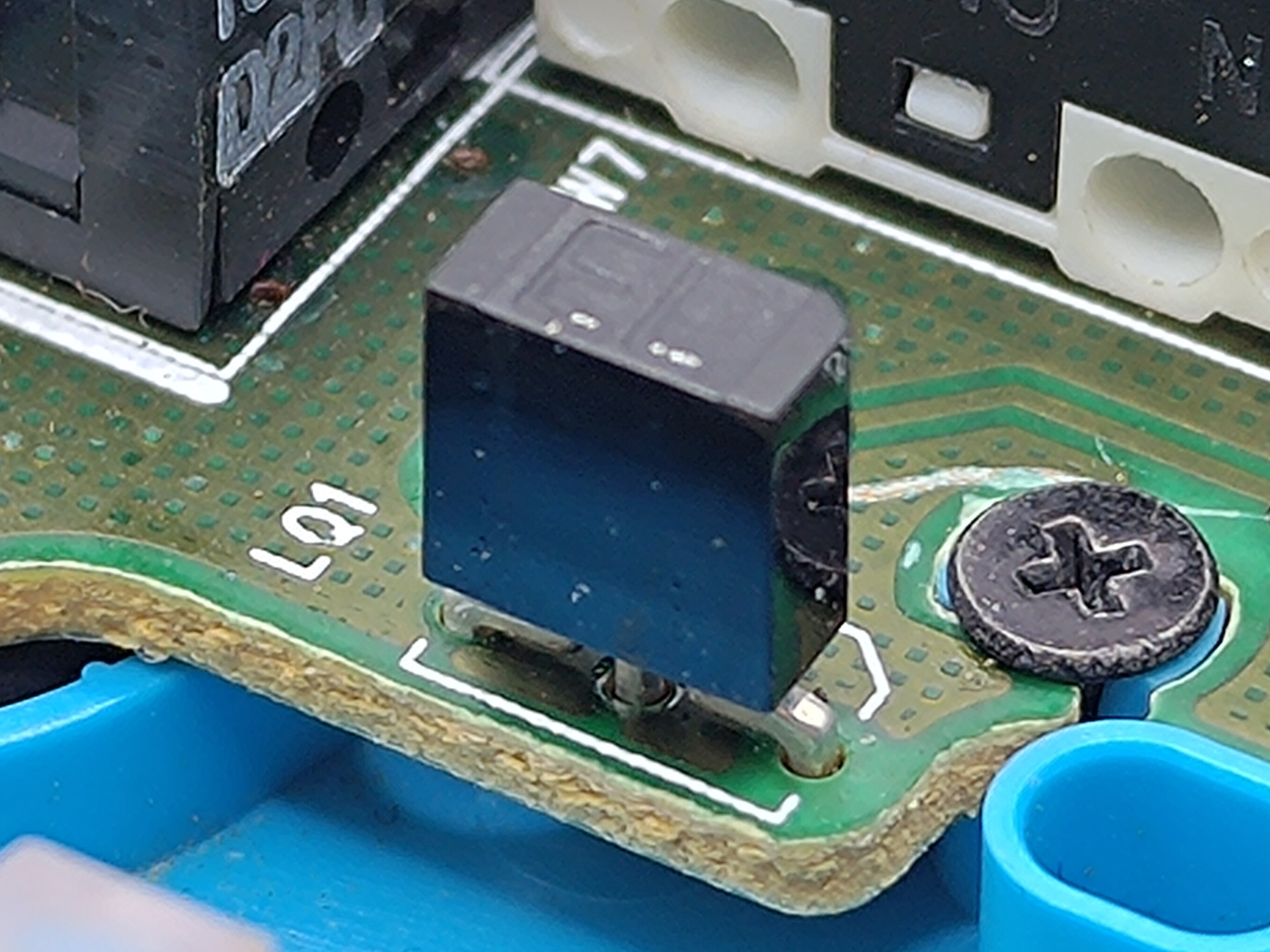

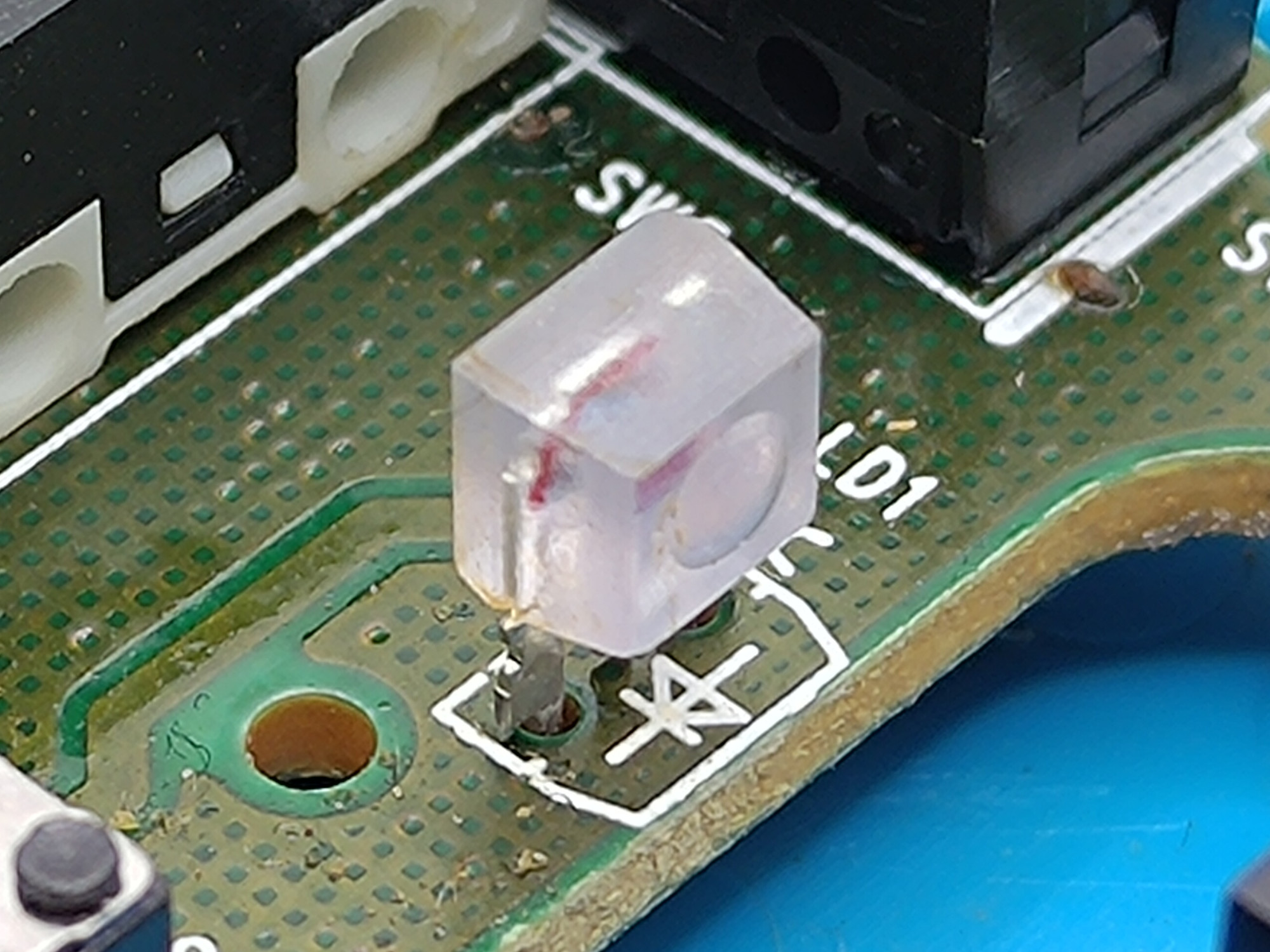

使用 紅外線發光二極體 (Infrared LED) 及 紅外線接收器 (Infrared Receiver) 配合 滾輪的 柵格 (Grid) 來偵測滾輪的滾動 方向 及 幅度。

由於不需要物理接觸，因此會比較耐用，亦比較不容易產生回滾問題。

總結

實際的焊接維修不過短短10多分鐘；反倒是拍照記錄、排查線路、比對微控制器腳位耗費了更多時間。

在消費主義下，花錢買一隻全新的電競滑鼠毫不費力。
然而，僅因按鍵連點就汰舊換新，不僅平添金錢成本，更是對物資的無謂浪費。
當然，若損壞的是特殊、專有、完全無法找到替待的零件，或損壞程度已超出力所能及，那購買新品無可厚非。
