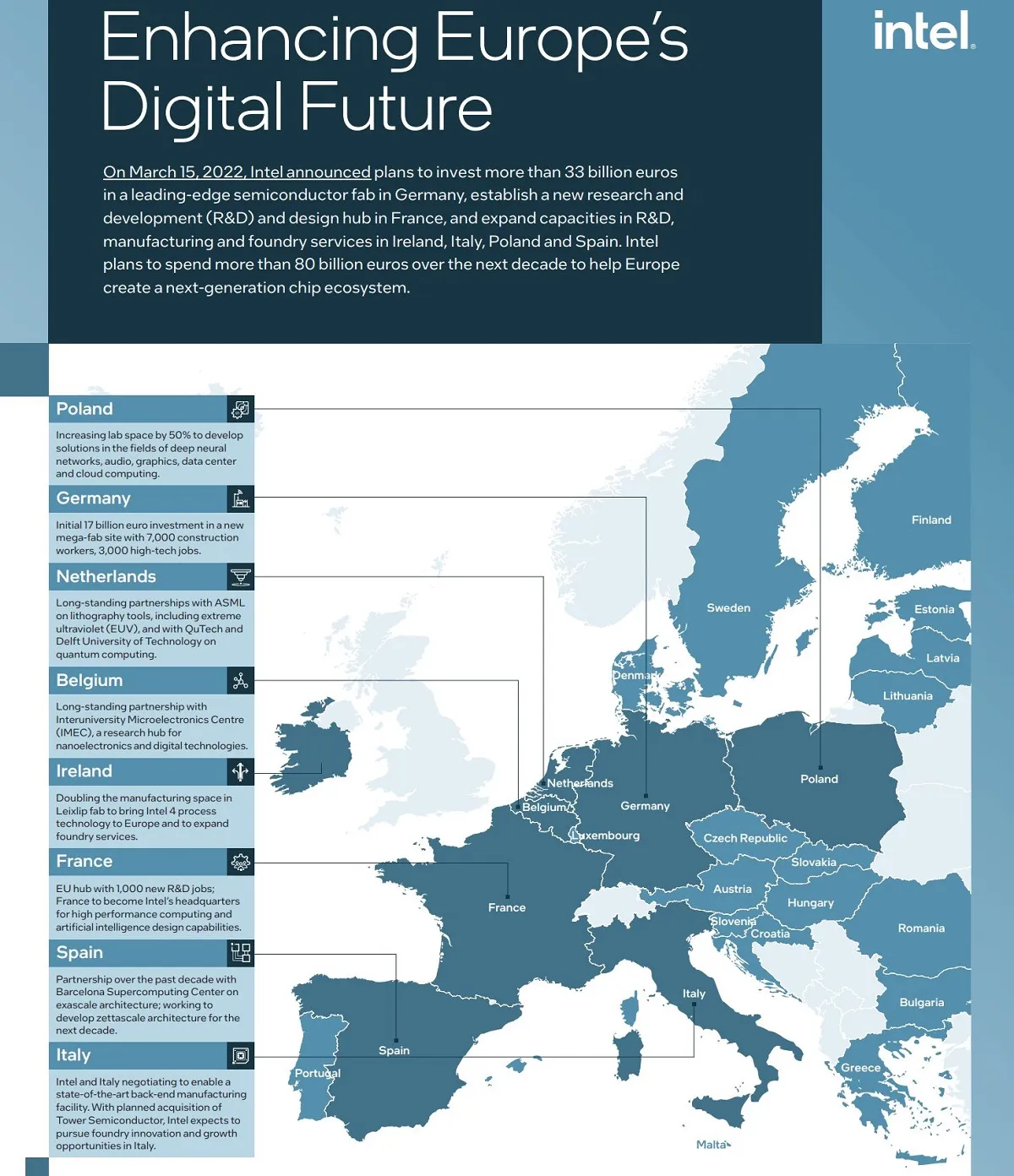

今天英特爾通過網絡廣播，分享了其歐洲半導體研發和製造方面最新計劃的詳細信息， 宣佈 了第一階段的計劃。這將是IDM 2.0戰略，及英特爾代工服務（IFS）中重要的一環。此前流傳多時的消息也得到了證實，英特爾未來在歐洲的半導體投資規模不亞於美國本土，甚至涉及的範圍會更多。

英特爾表示，未來十年將在歐洲投資800億歐元，第一階段的投資規模為330億歐元。其中投資的重點是在德國馬格德堡興建兩座新的晶圓廠，初期將投資170億歐元，預計會在2023年上半年動工建設，2027年投產，這將大幅度提升英特爾在歐洲的生產能力。在建設過程中，將創造7000個工作崗位，同時會有3000個永久性的高科技工作崗位，併為供應商及合作伙伴創造數以萬計的工作崗位。

英特爾認為德國馬格德堡地處歐洲的中心，擁有一流的人才和基礎設施，加上現有的半導體生態系統，是建立先進芯片製造的理想地址，並稱之為“Silicon Junction”。新的芯片生產中心將採用Intel 18A製程節點，使用英特爾最先進的全新晶體管架構RibbonFET，以滿足英特爾、歐洲和全球代工客户的需求。

英特爾在愛爾蘭的晶圓廠也將進行擴建，計劃投資120億歐元擴充產能，並引入Intel 4製程節點，以便下一階段在歐洲地區擴大代工服務。目前英特爾的愛爾蘭晶圓廠正在進行擴建工程，新的投資將使總投資金額提高到300億歐元。

目前英特爾正在與意大利政府談判，涉及最先進的後端製造設施。英特爾新的封裝和測試廠投資金額大概在45億歐元，將創造1500個工作崗位，供應商及合作伙伴大概會得到3500個工作崗位，預計2025至2027年間開始運營。英特爾和意大利政府的目標是使該封裝和測試廠成為歐盟第一個擁有新技術的工廠，同時在該地區尋找合適的發展機會。此外，這也是英特爾收購Tower Semiconductor計劃的補充，後者與與 STMicroelectronics建立了重要的合作伙伴關係。

除了生產製造以外，英特爾希望能推進歐洲地區的研發和設計，這裏擁有世界一流的大學、研究機構以及領先的芯片設計師和供應商。英特爾希望通過額外的投資，將其與半導體制造計劃聯繫起來。英特爾計劃在法國建立其新的歐洲研發中心，擁有高性能計算（HPC）和人工智能（AI）設計能力，這將創造1000個高科技共歐洲崗位。同時英特爾計劃在法國建立其主要的歐洲代工設計中心，為歐洲和全球的行業合作伙伴和客户提供設計服務和設計資料。

英特爾正在擴建其位於波蘭的實驗室，重點開發深度神經網絡、音頻、圖形、數據中心和雲計算領域的解決方案，預計相關工程將於2023年完成。在過去的十年裏，西班牙巴塞羅那的超級計算中心一直與英特爾合作，現在雙方正在合作開發Zettascale級別運算架構，英特爾計劃在當地建立聯合實驗室推進相關項目。除此以外，英特爾還會加強與歐洲地區研究機構的長期合作關係，以探索高性能計算、存儲、軟件編程模型、安全和雲端等方面的新解決方案。
