在GTC 2022上，英偉達 發佈 了新一代基於Hopper架構的H100，用於下一代加速計算平台。NVIDIA H100擁有800億個晶體管，為CoWoS 2.5D晶圓級封裝，單芯片設計，採用了台積電（TSMC）的4nm工藝製造，而且是為英偉達量身定製的版本。

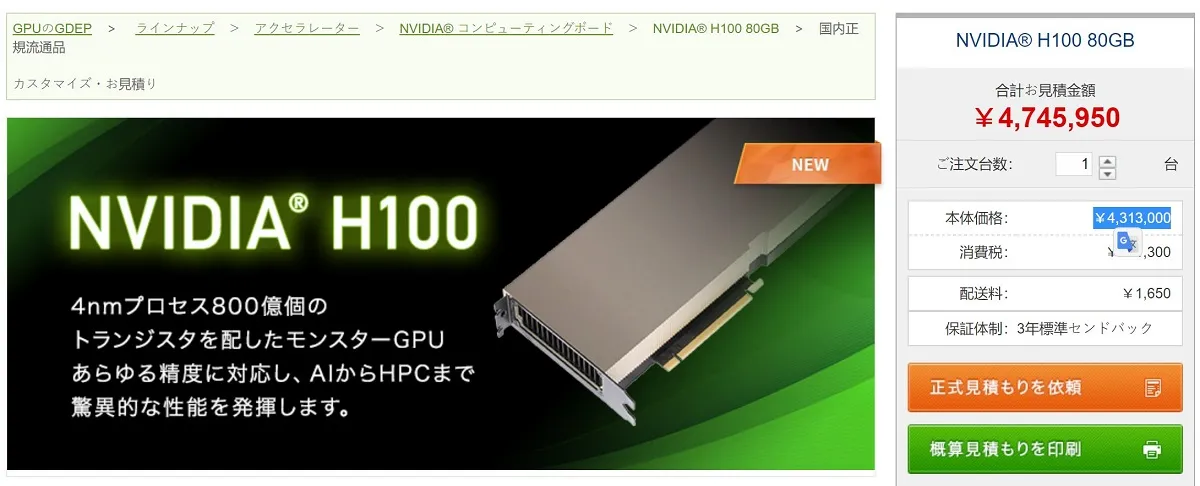

英偉達表示，預計今年第三季度開始供貨，不過並沒有給出H100計算卡的價格。近期日本地區有零售商已 列出 了H100，顯示價格為4745950日元（約合36567.5美元/人民幣241471.3元）。改價格包含了運費和税費，若僅計算卡本身是4313000日元（約合33231.7美元/人民幣219443.1元）。

H100分別有SXM和PCIe兩種外形，以支持不同的服務器設計要求，此次日本零售商放出的是基於PCIe的版本。

完整的GH100芯片配置了8組GPC、72組TPC、144組SM、共18432個FP32 CUDA核心。其採用了第四代Tensor Core，共576個，並配有60MB的L2緩存。有不過實際產品中沒有全部打開，其中SXM5版本中啟用了132組SM，共16896個FP32 CUDA核心，528個Tensor Core以及50MB的L2緩存，而PCIe 5.0版本則啟用了114組SM，FP32 CUDA核心數量只有14592個。此外，前者的TDP達到了700W，後者則為350W。

此外，H100支持英偉達第四代NVLink接口，可提供高達900 GB/s的帶寬。同時H100是第一款支持PCIe 5.0標準的GPU，也是第一款採用HBM3的GPU，最多支持六顆HBM3，帶寬為3TB/s，是A100採用HBM2E的1.5倍，默認顯存容量為80GB。
