萬眾矚目的AMD Zen 4架構鋭龍7000系列處理器最近終於與大家見面，而同時間登場的當然就是與這些處理器所搭配的新一代AM5主板了。這些全新的主板可以説是集諸多加成於一身，包括全新的AM5插槽以及DDR5內存，以及首次在PC硬件上出現的PCI-E 5.0接口。而除了各種新的配置，這次的AM5新主板的芯片組在命名上也是挺有意思，分別擁有X670E、X670、B650E以及B650這4種不同的命名，當中規格最高的當屬X670E了。

而今天登場的這位主角正正就是首批X670E主板的一員，它就是來自微星的MEG X670E ACE主板。作為MEG這個微星最頂級硬件系列的一員，這塊MEG X670E ACE自然在規格以及配置上面都是儘可能與更高級的GODLIKE看齊，甚至連板型都從上代X570時的ATX擴大到了EATX。

AMD的600系主板目前只有一款FCH芯片，通過不同數量的組合來區分出X670/X670E以及B650/B650E產品。這顆FCH上具備16條PCI-E通道， 其中4條是PCI-E 3.0通道，與SATA 6Gbps口共享通道的，剩下12條是PCI-E 4.0通道，當中的4條為上行通信通道，也就是説只有8條是實際可用的。同時這顆FCH芯片還可以提供6個USB 3.2 Gen 2，其中2個可以合併為1個USB 3.2 Gen 2x2接口，此外USB 2.0接口也是提供有6個。

B650/B650E主板只使用了一顆AMD 600系列FCH芯片，因此在主板佈局上與此前的AMD 500系列主板基本一致。而X670/X670E則是直接使用了2顆AMD 600系列FCH芯片組合而成，2顆芯片以菊花鏈的方式和IOD相連的，其中主FCH芯片與副FCH芯片是通過4條PCI-E 4.0通道去做連接的，因此在實際上能擴展使用的PCI-E 4.0通道一共有12條，而USB接口數量則是B650/B650E的兩倍。

這裏我們總結一下，X670/X670E共計可提供12條PCI-E 4.0通道，12個USB 3.2 Gen 2接口或2個USB 3.2 Gen 2x2帶8個USB 3.2 Gen 2接口，USB 2.0接口則有12個。至於SATA 6Gbps接口方面則是視乎PCI-E 3.0通道如何使用，全用上的話可以擴展出最多8個SATA 6Gbps接口。

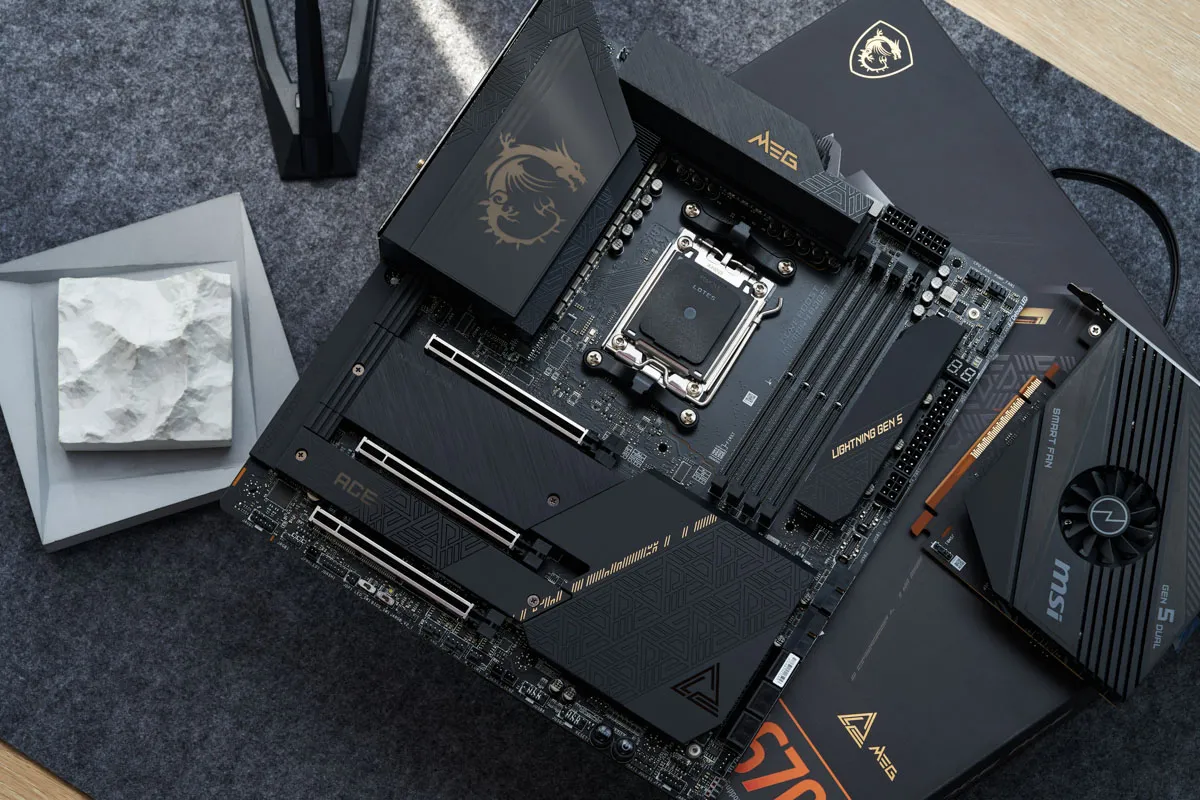

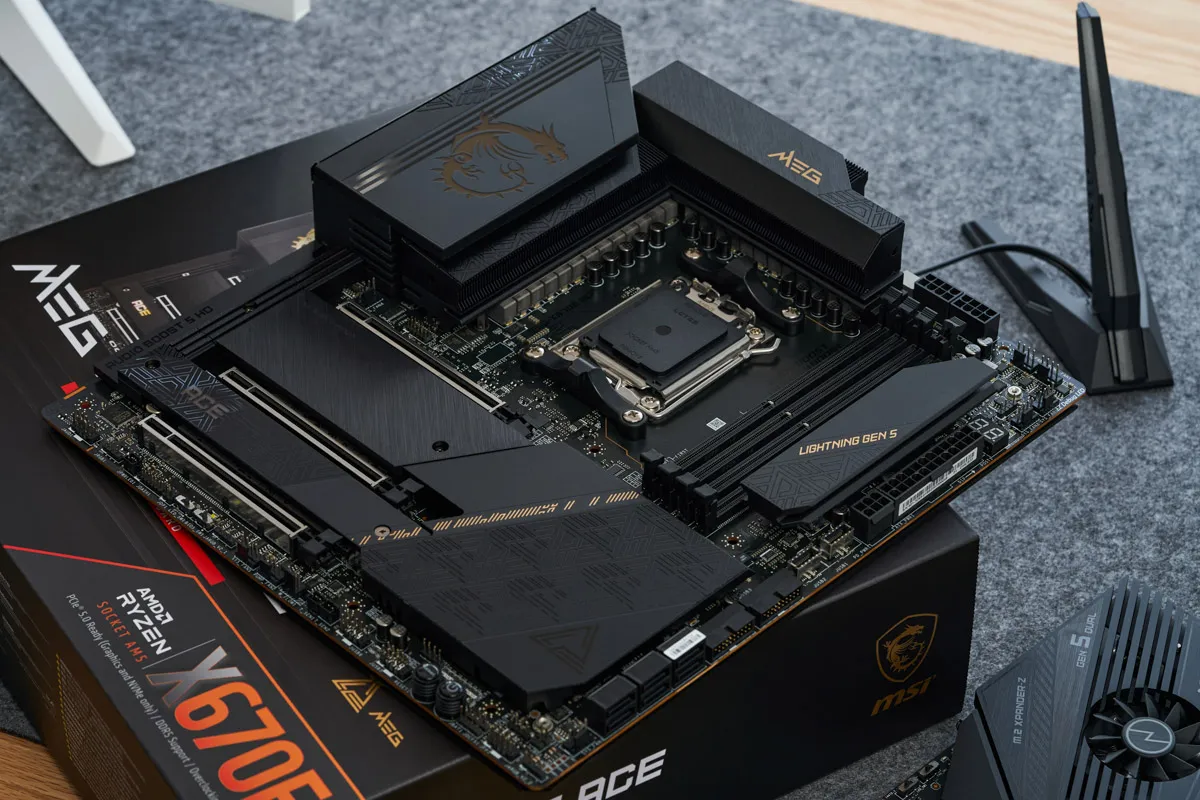

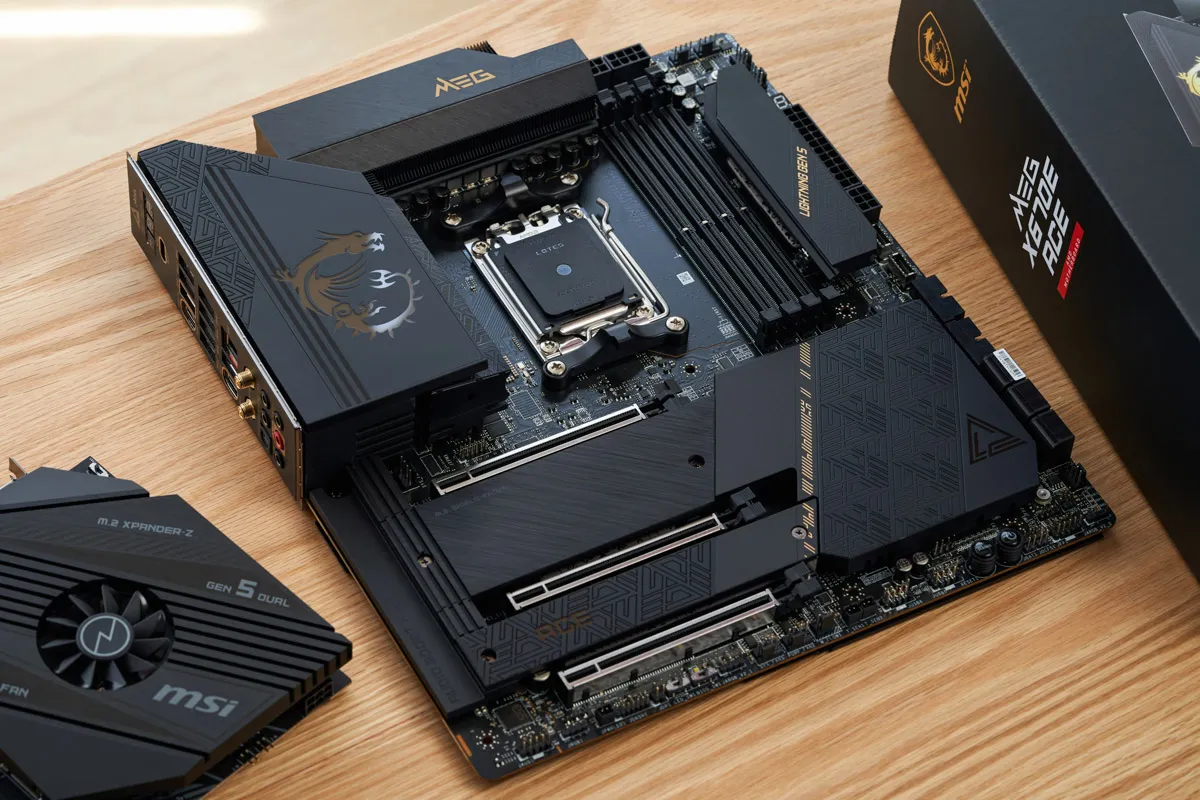

很重，這是筆者拿到這塊主板之後的第一感覺。這塊厚實的微星MEG X670E ACE整體都是以黑色為基調，配以暗金色配色作為點綴，再加上遍佈整塊主板的散熱裝甲，觀感方面是直接拉滿分。不同散熱片上的圖案也有所不同，給予主板不一樣的格調。VRM供電散熱片上的龍標擁有RGB燈效，可以為主板加上一些點綴。

AM5插槽

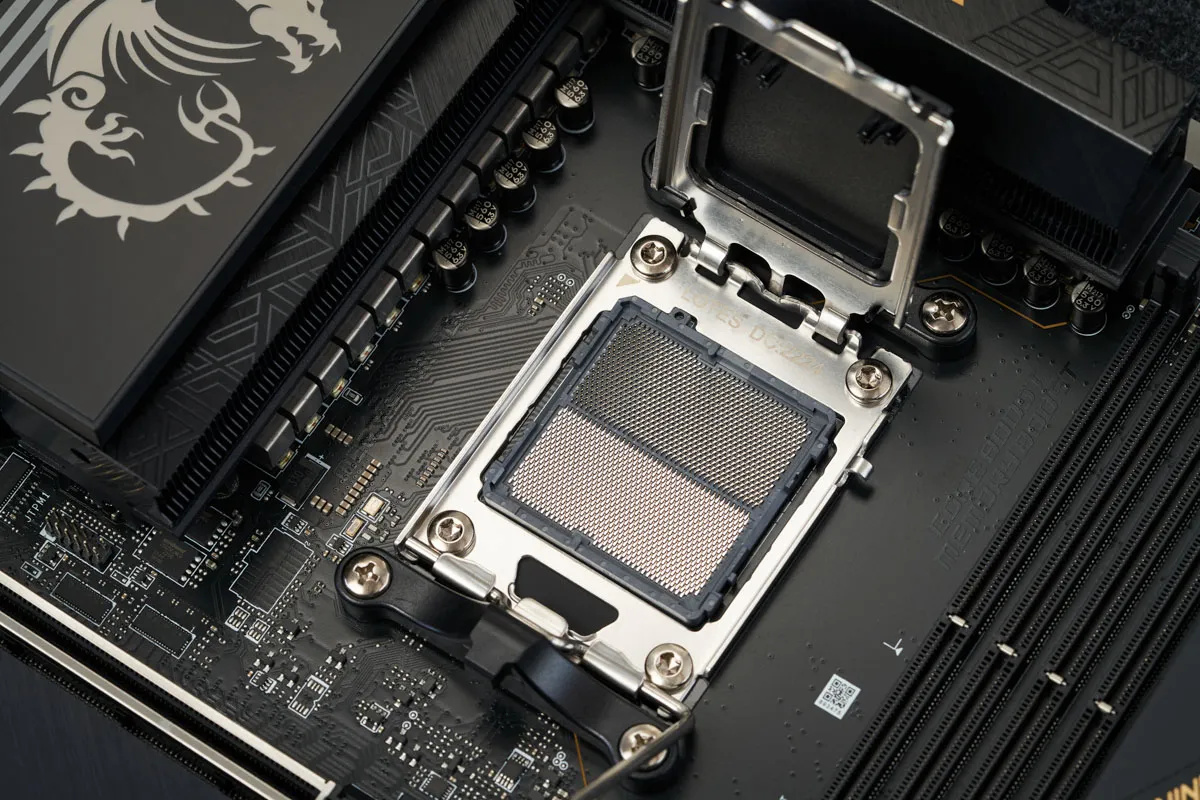

這便是AM5平台上的新插槽，從上代AM4的PGA換成了LGA接口，針腳數量大幅提升至1718個，因此現在大家裝CPU的時候就要更加小心避免壓歪針腳。不過由於增加了一塊頂蓋的，以往AM4平台上那些經典的拆散熱器連CPU一同拔下來的操作在AM5平台上應該是看不到的了（笑）。不過即便是換了插槽，新一代主板上的散熱器孔距與AM4主板相同，換言之只要擁有支持AM4主板的散熱器就可以在AM5主板上繼續使用。

內存

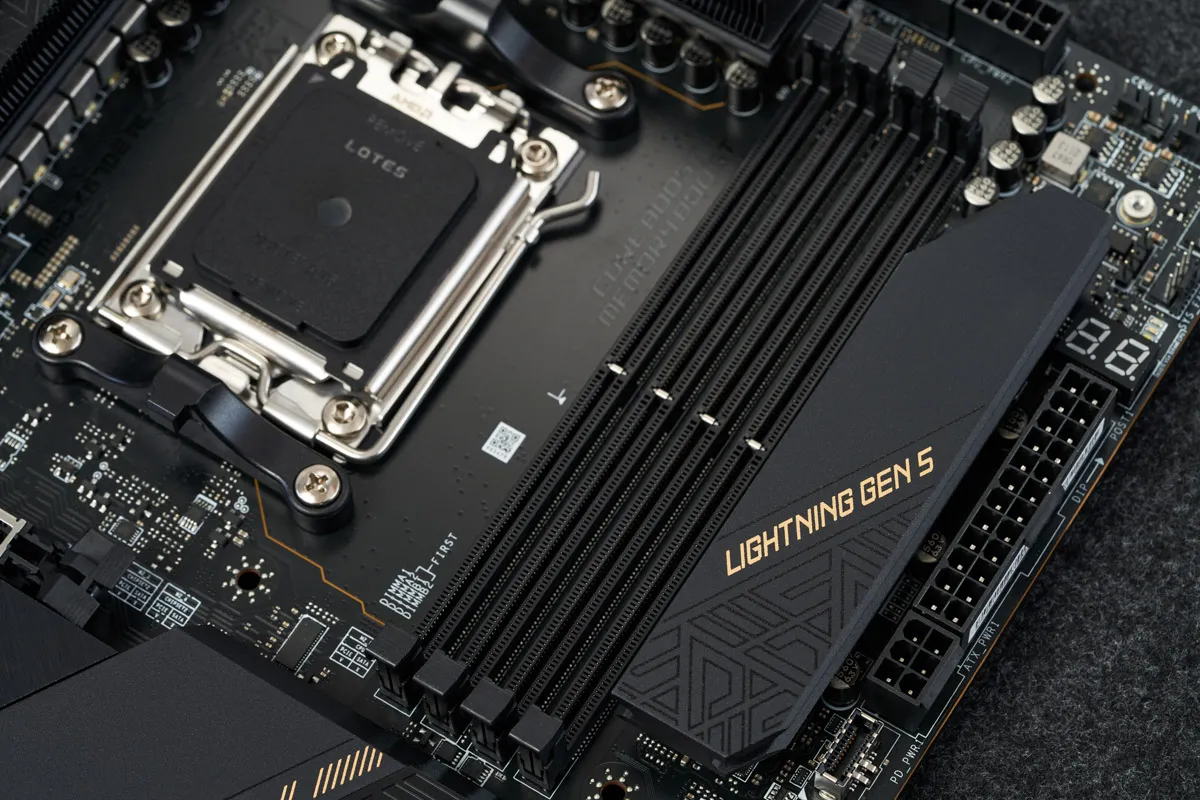

微星MEG X670E ACE擁有雙通道共4條DDR5內存插槽，最高支持128GB的容量以及DDR5-6666MHz的頻率。對於像是ACE這個定位的主板來説，這樣的內存頻率支持也算是比較不錯。值得一提的是，MEG X670E ACE除了支持首次在AM5主板上出現的EXPO技術外，同時支持XMP，因此玩家可以有更廣闊的範圍來選擇適合自己的預設方案來提升內存性能表現。

PCI-E插槽

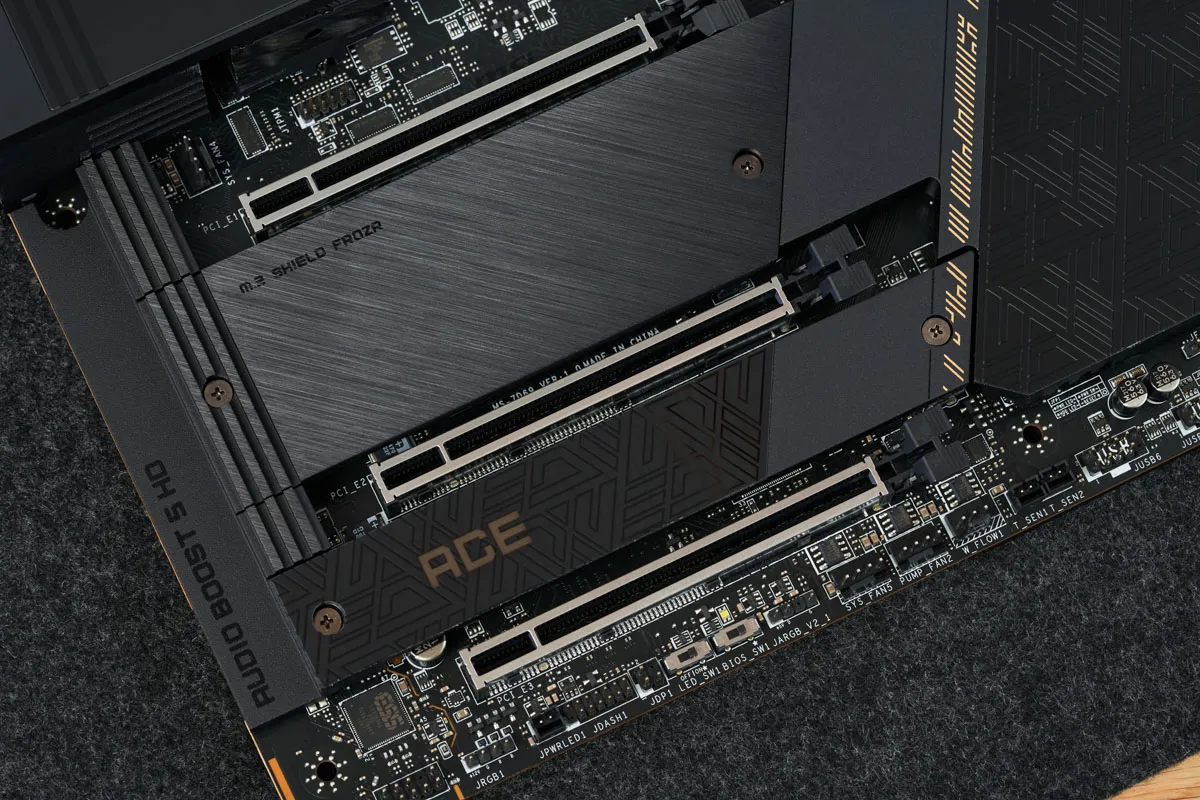

主板擁有3條全尺寸的PCI-E插槽。大家都知道，X670E主板支持PCI-E 5.0插槽的，不過不少主板都是選擇只有第一條PCI-E插槽會用上5.0，其他的則會是4.0。

而在微星這塊MEG X670E ACE上，除了第一條PCI-E插槽為5.0×16之外，其餘兩條PCI-E插槽也都是5.0規格，分別為5.0×8以及5.0×4。由於第一和第二條PCI-E插槽都是共享帶寬，如果兩條插槽都用上了，那麼這兩條PCI-E插槽的通道數則會分別是×8。

這也可以算是這塊主板的特色，把PCI-E插槽都都做成5.0規格可以提高這幾個插槽的擴展性，例如裝上隨主板附帶的M.2轉接卡再裝上2個M.2 PCI-E 5.0×4的SSD。

存儲接口

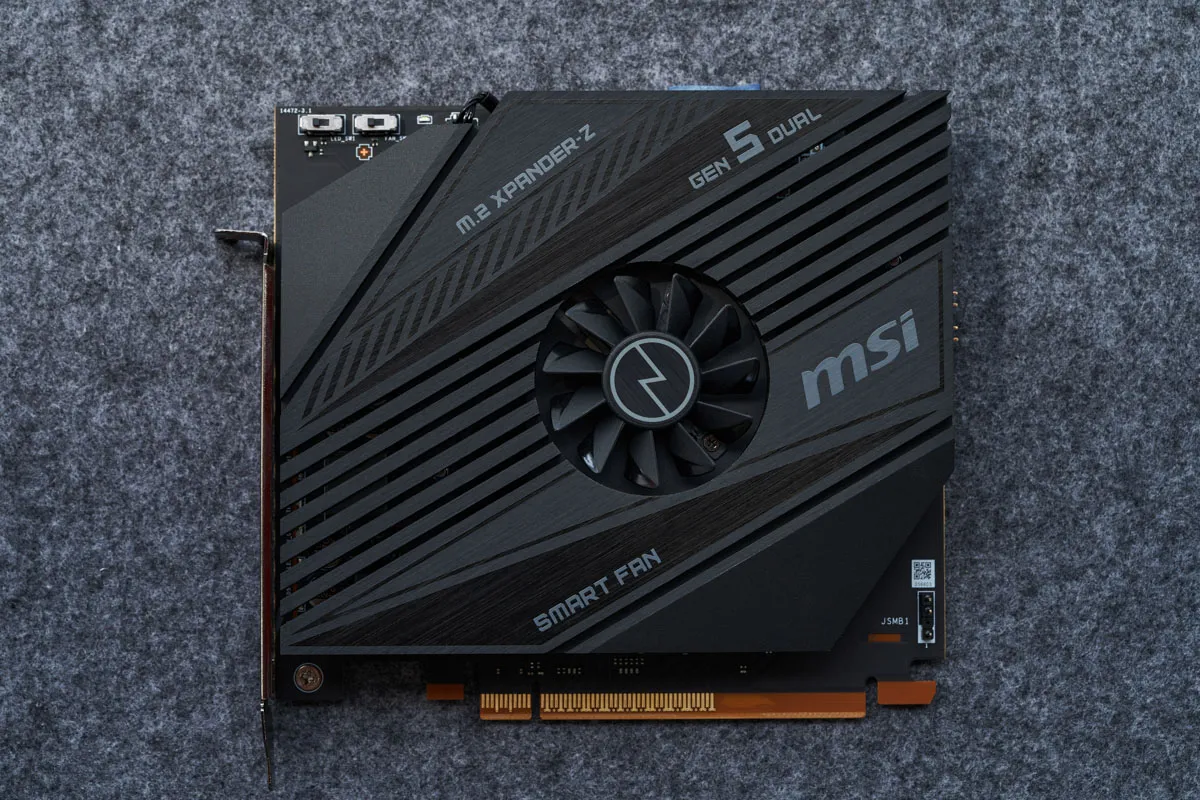

微星MEG X670E ACE的一大特色就是隨主板附帶一塊PCI-E 5.0×8的M.2轉接卡。這塊轉接卡本身擁有一個散熱風扇，可以為M.2 SSD降温。考慮到PCI-E 5.0 SSD的發熱量，那麼這個風扇也是挺有必要的。

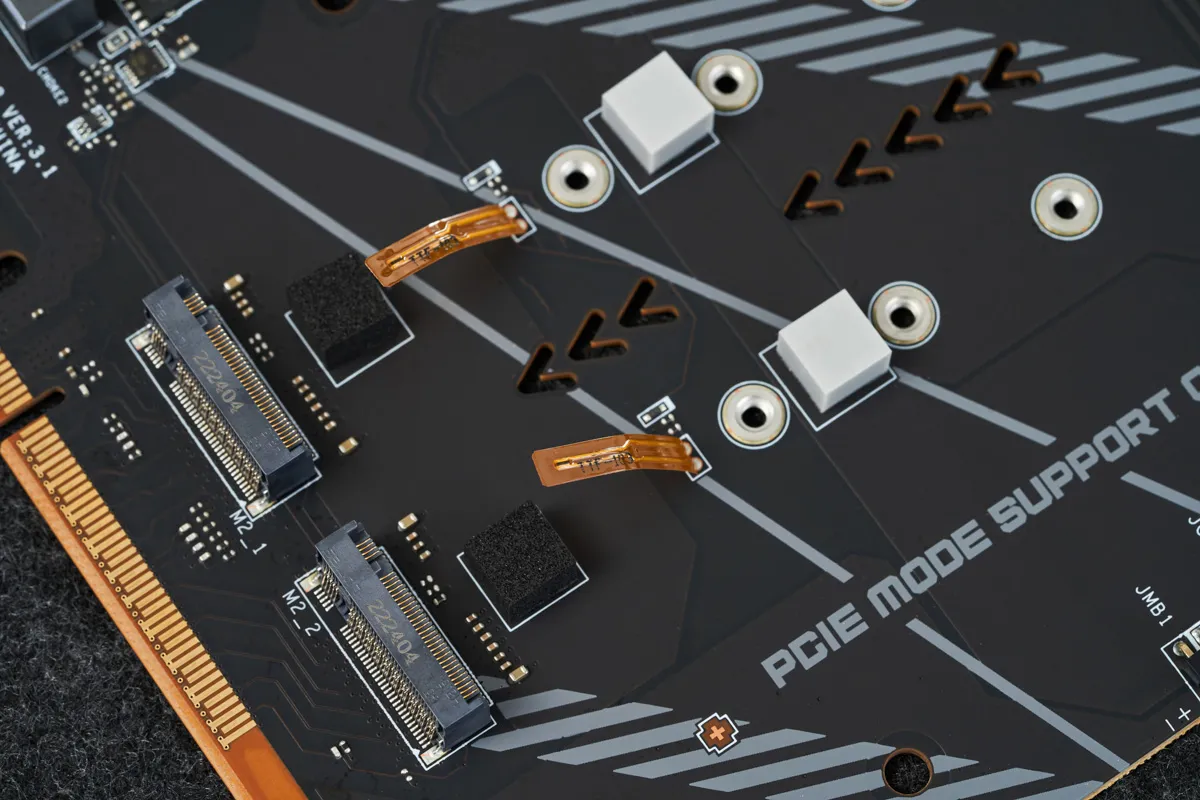

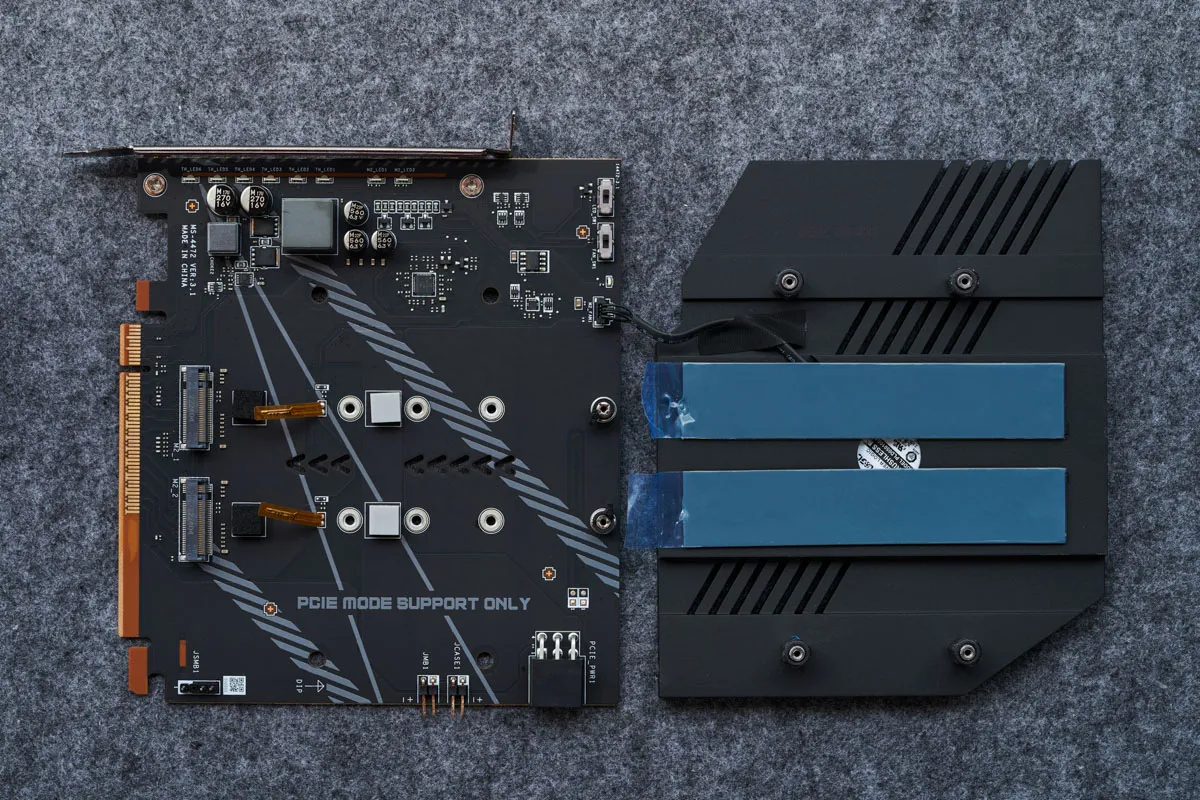

拆開之後可以看到，上面是有垂直於金手指的兩條M.2插槽，可以同時接入兩個PCI-E 5.0的M.2 SSD。另外為了照顧轉接卡的供電穩定性，PCB上還設有一個6P供電接口。

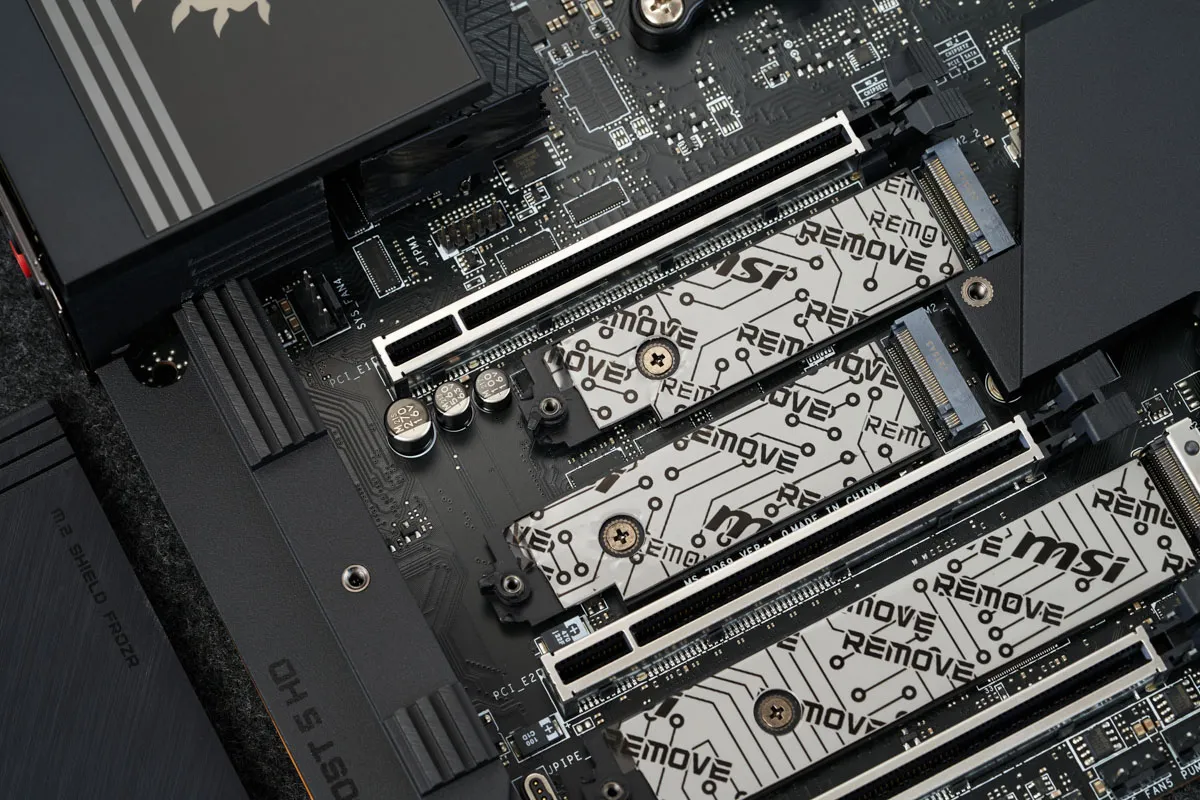

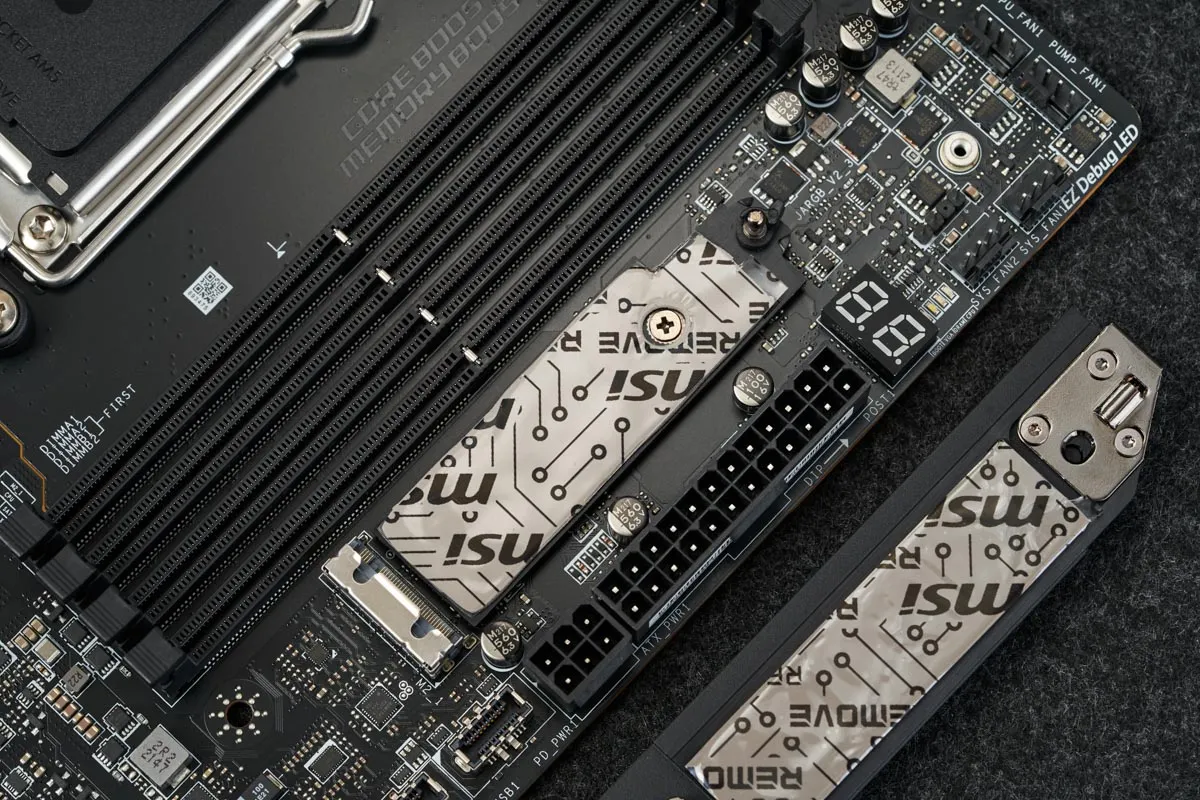

當然了，説到SSD那就不得不提及MEG X670E ACE主板本身的存儲接口了。得益於EATX的板型設計，這塊主板可以安裝總共4個M.2 SSD。這些位置分別是在DDR5內存插槽旁邊的M.2 PCI-E 5.0 2580插槽、第一條PCI-E插槽下方的PCI-E 4.0 2280插槽、第三條PCI-E插槽上方的PCI-E 4.0 2580插槽，以及第三條PCE-E插槽上方的PCI-E 4.0 25110插槽。

如果加上轉接上的2個M.2插槽，那麼整塊MEG X670E ACE最多可以同時安裝6個M.2 SSD。哪旨每條SSD都是1TB，這裏下來都有7TB的容量,擴展性可以説是相當恐怖。

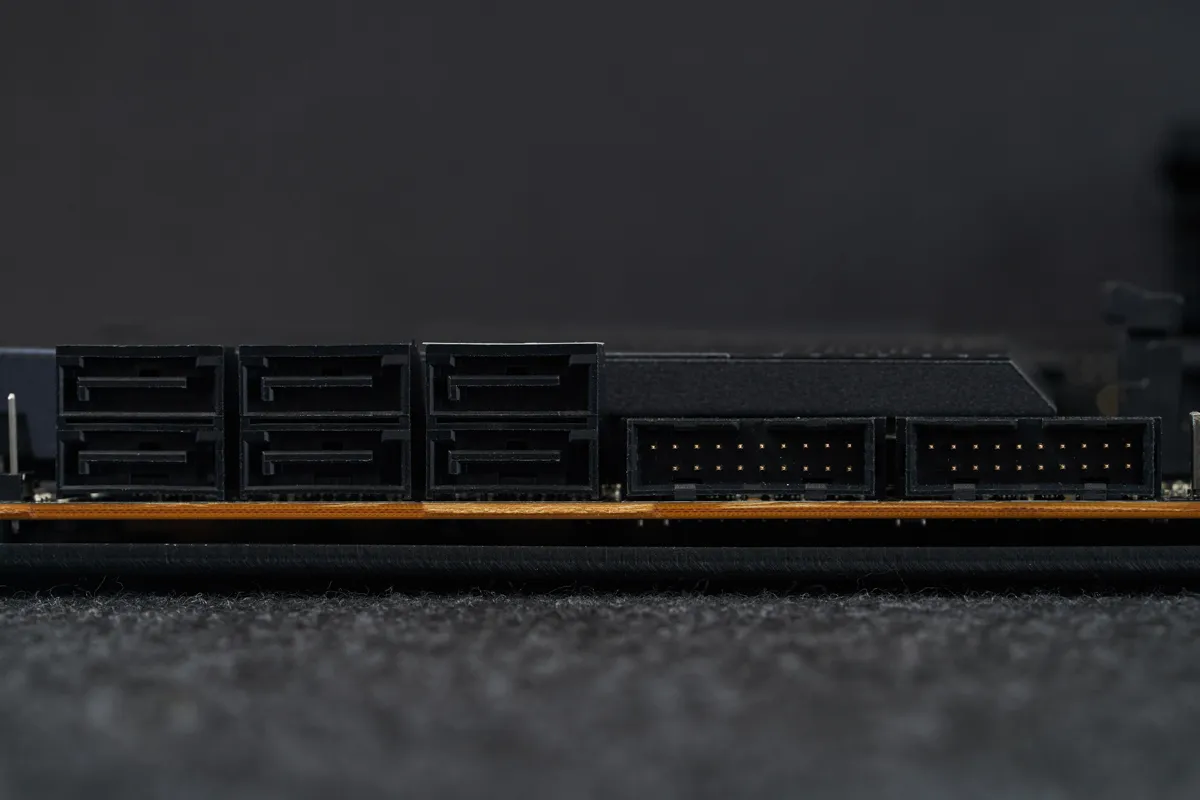

當然了，主板上亦設有6個SATA 6Gbps接口，供玩家接入大容量HDD或者2.5吋SSD之用。因此從存儲角度來説，這塊MEG X670E ACE可以説是考慮得很充份了。

前置接口

説完存儲我們來看看接口方面的配置。微星MEG X670E ACE支持最多前置4個USB 2.0、4個USB 3.2 Gen 1 Type-A、1個USB 3.2 Gen 2 Type-C以及1個USB 3.2 Gen 2×2 Type-C接口，滿打滿算的10個USB接口。

其中，那個USB 3.2 Gen 2×2 Type-C接口支持60W PD快充。如果機箱方面的前置Type-C接口也同樣支持PD快充的話，那麼玩家就可以把像是手機、筆記本或者平板電腦之類的移動設備連接上去作為快速充電之用。在如今愈來愈多機箱加入Type-C前置接口的情況下，這個PD快充接口的實用性是愈來愈大。

後置I/O接口

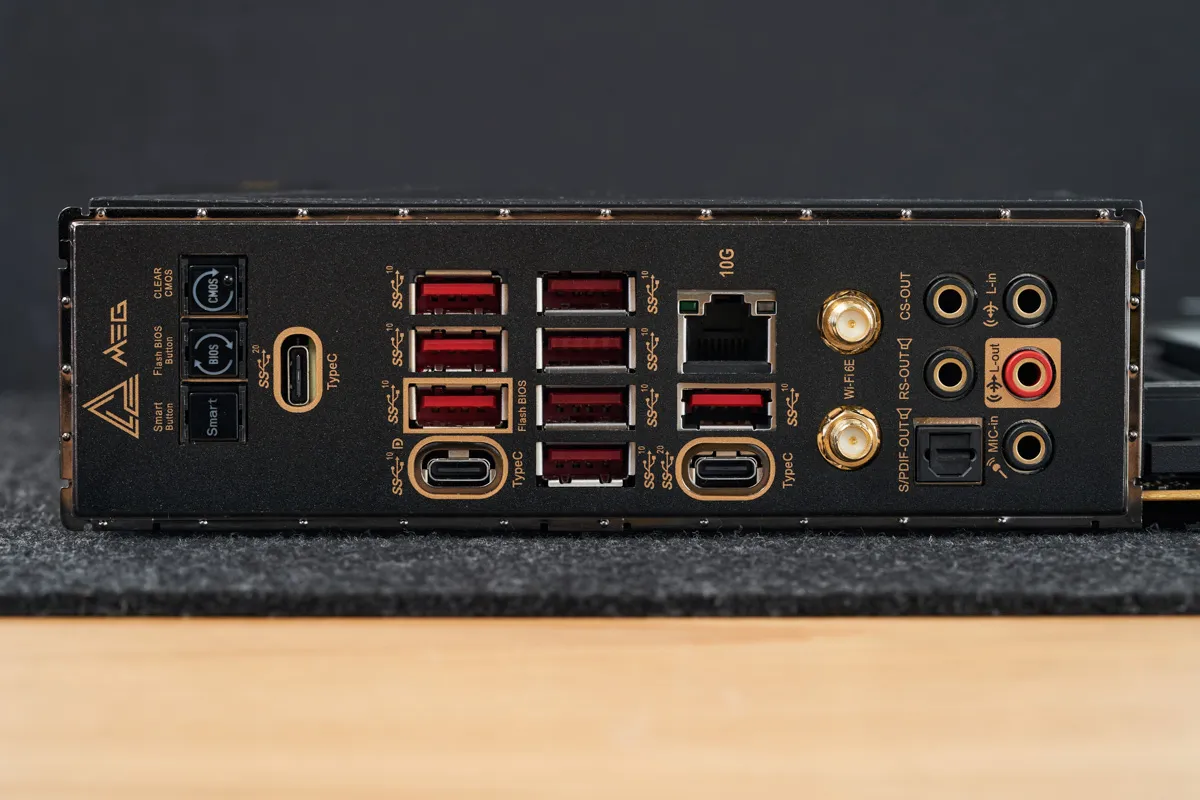

至於主板上的後置I/O接口也是毫不含糊，這裏也是MEG X670E ACE另一個有特色的地方，因為這裏的網口不是千兆也不是2.5G，而是一個萬兆網口。萬兆網口對於一般玩家來説其實有點算是Overkill，但是對於那些在家中搭建NAS，或者有創作需求的用户來説萬兆網卡會比較有用。而在無線網卡方面，MEG X670E ACE也是搭配了WiFi 6E，使其在無線連接方面也有不錯的表現。

除了萬兆網卡之外，MEG X670E ACE的其他後置I/O接口陣容也是比較豪華。除了有7個USB 3.2 Gen 2 Type-A接口外，還有1個USB 3.2 Gen 2 Type-C以及2個USB 3.2 Gen 2×2 Type-C接口，這種擴展性能也是很不錯。而其USB 3.2 Gen 2 Type-C接口也是支持DP替代模式可以用於輸出視頻訊號。

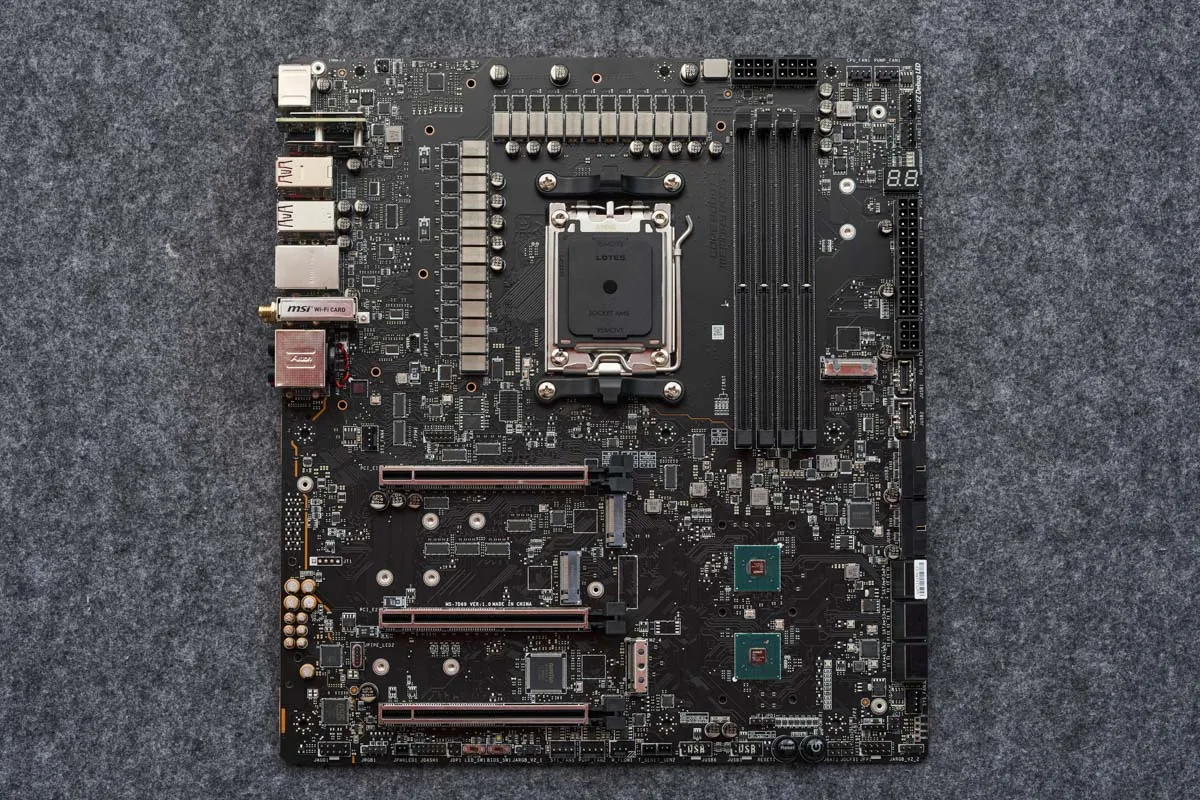

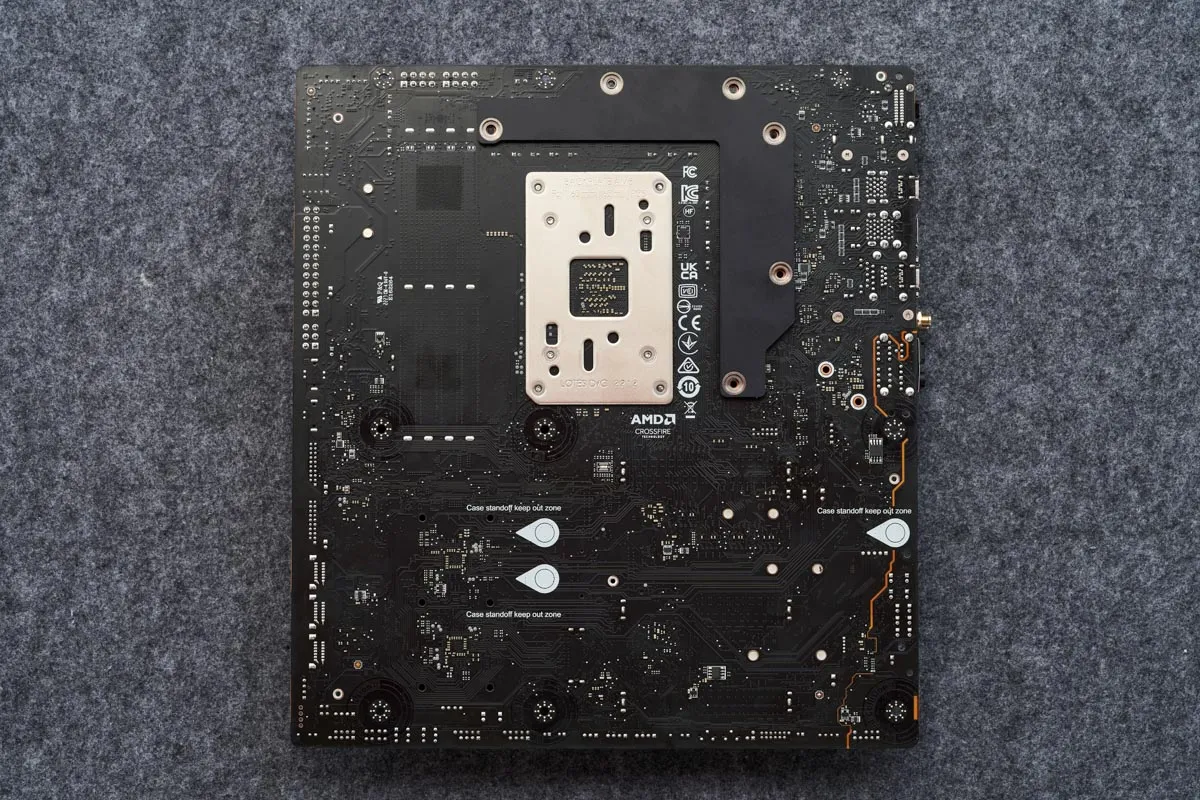

在把全部的散熱器以及散熱片之後，我們就可以看到這塊微星MEG X670E ACE的全貌。在這樣的狀態下可以看到主板的內部用料很紮實，同時也再一次展示了這塊主板到底有多大。同時也可以看到PCB上的兩個芯片。

其實有一點挺有趣同時也很實用，那就是第一條PCI-E插槽上方是沒有M.2接口的，PCI-E 4.0的M.2插槽是在內存旁邊，這樣可以最大化壞方便玩家更換SSD，而不用每次都需要在顯卡上方在那很艱難的卸螺絲。

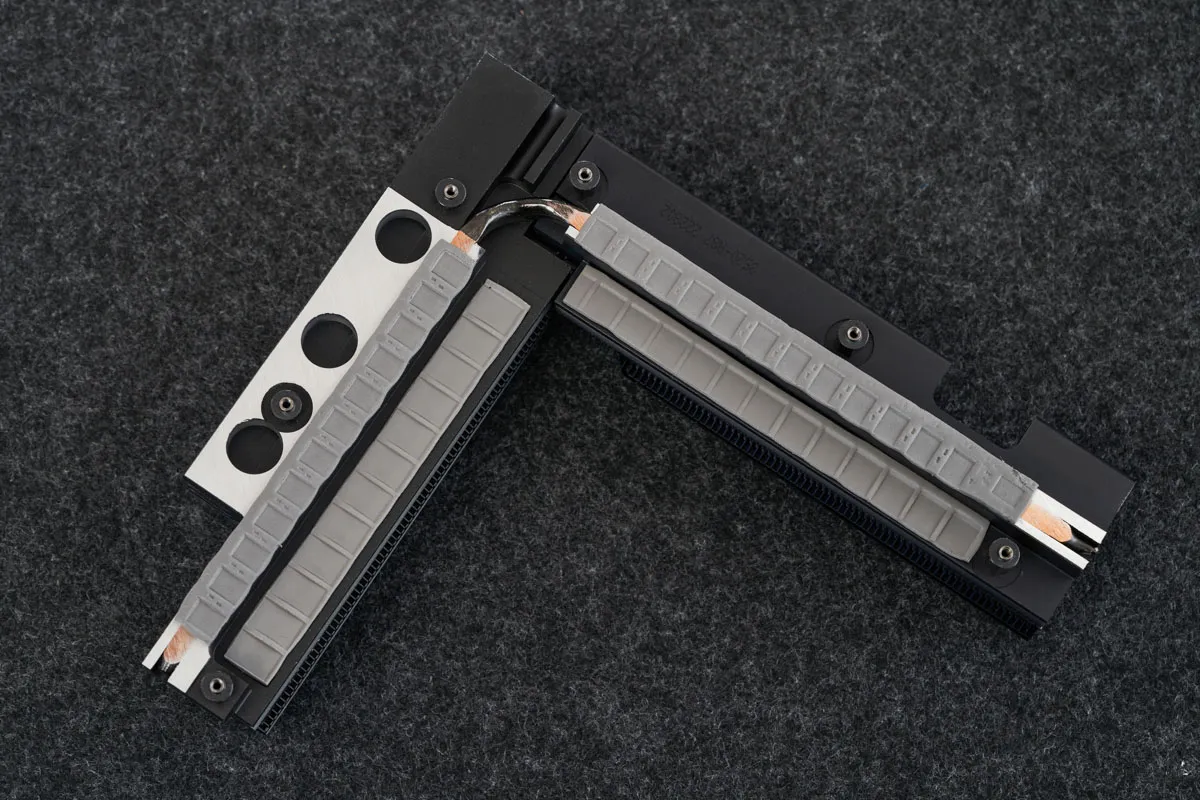

而主板VRM供電部分的散熱片規模頗大，內裏還嵌入一條熱管用於傳導熱量，份量也很足。SSD及芯片組的散熱片面積也很大，特別是PCI-E 5.0 M.2插槽的散熱片，上面還做了散熱鰭片，可見PCI-E 5.0 SSD的發熱量應該也是不低的。

22+2相供電

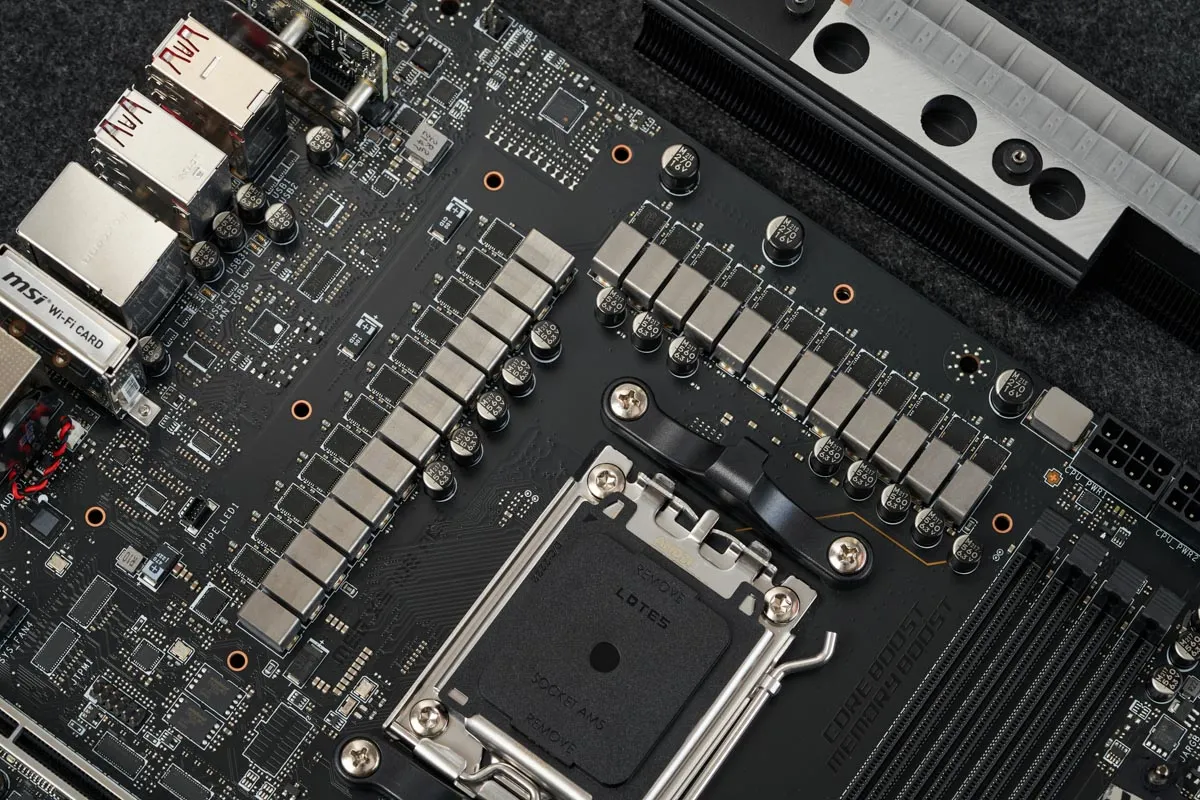

X670E芯片組是AMD目前在AM5接口主板上所使用最高規格的芯片組，而X670E主板當然也是為了高端處理器而準備的，再加上其本身作為一塊次旗艦級別的主板，因此微星MEG X670E ACE的供電規模也是相當豪華。

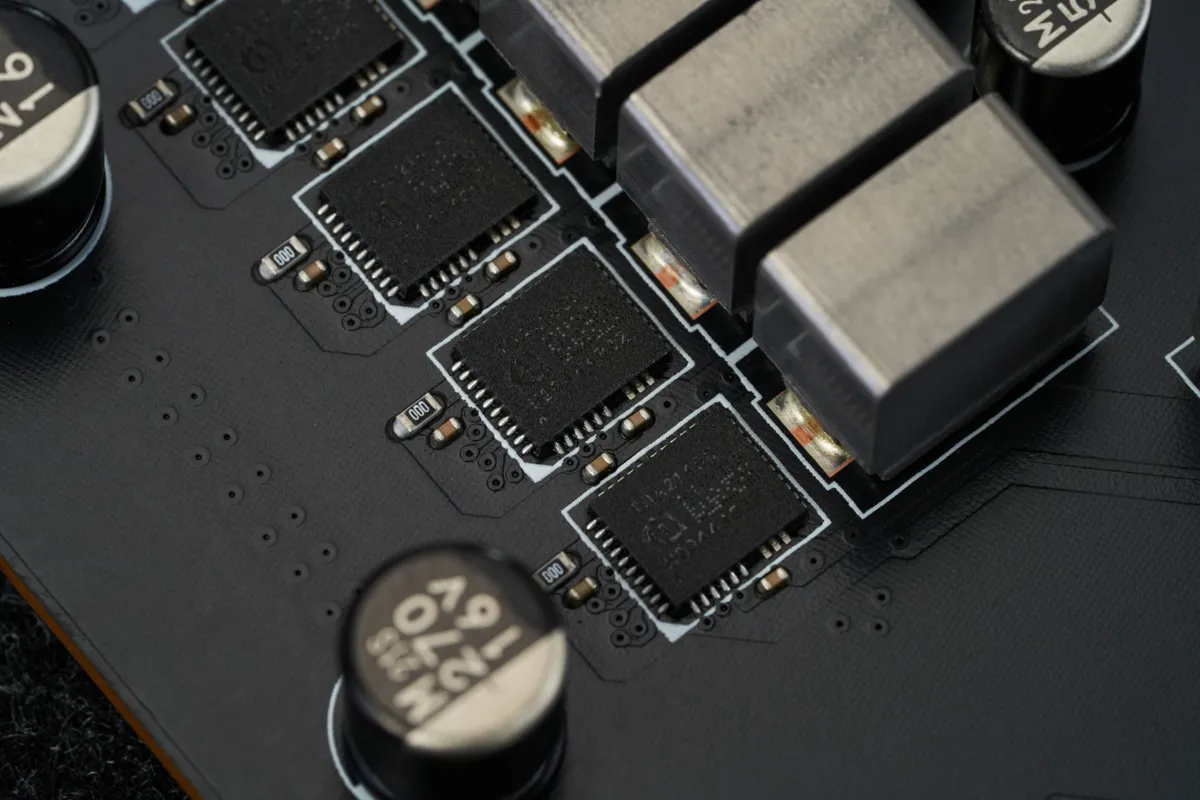

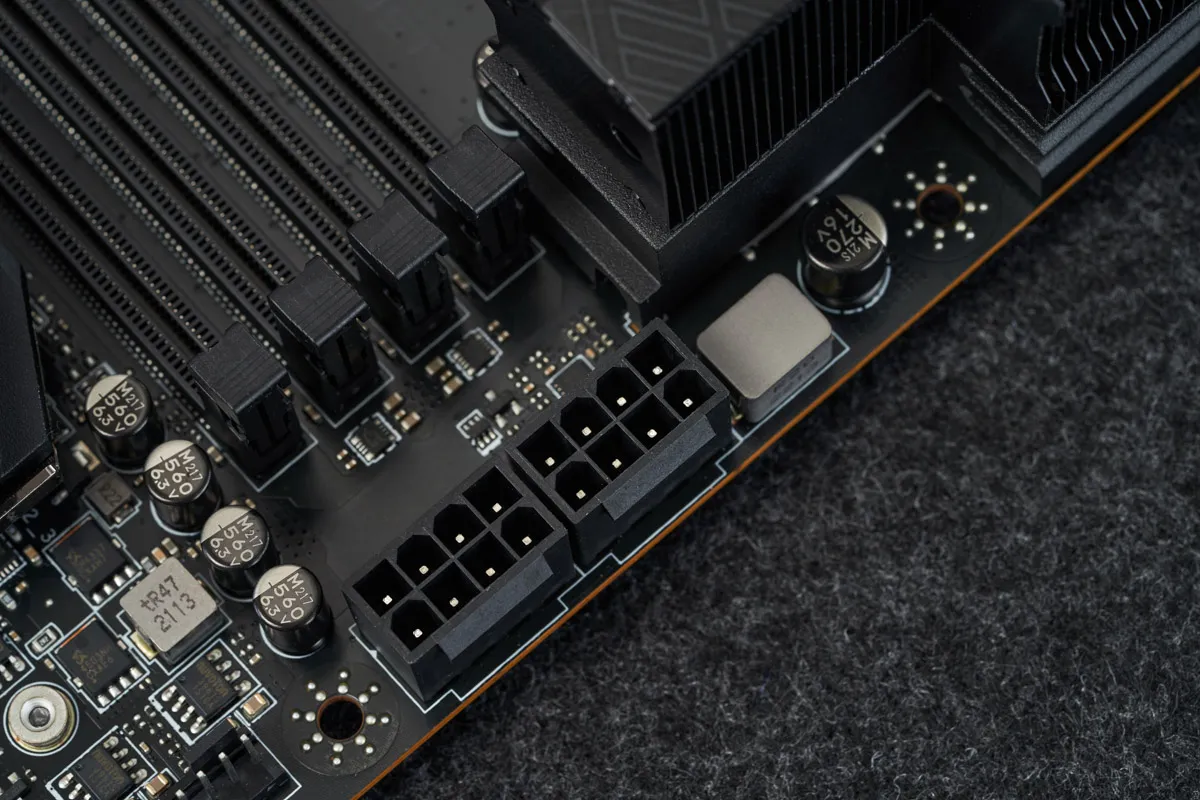

主板上用了22+2相供電，其中用於核心供電的20相所使用的MOSFET均是來自英飛凌的TDA21490 DrMOS，最大可以輸出90A，即便是最頂級的鋭龍9 7950X的供電需求也能完全滿足。另外得益於EATX尺寸，主板的CPU雙8P供電接口也從一般主板的左上方挪到了內存插槽上的右上方。

風扇水泵接口

MEG X670E ACE在風扇水泵方面的接口數量也不少，總數達到8個之多，分別是有1個CPU風扇接口、2個水泵接口以及5個機箱風扇接口。這些接口的位置分別是CPU雙8P供電接口右邊的1個CPU風扇、1個水泵接口及2個機箱風扇、右下角SATA接口下的1個機箱風扇、第三條PCI-E插槽下方的1個機箱風扇及1個水泵接口，以及第一條PCI-E插槽左上角的1個機箱風扇接口。

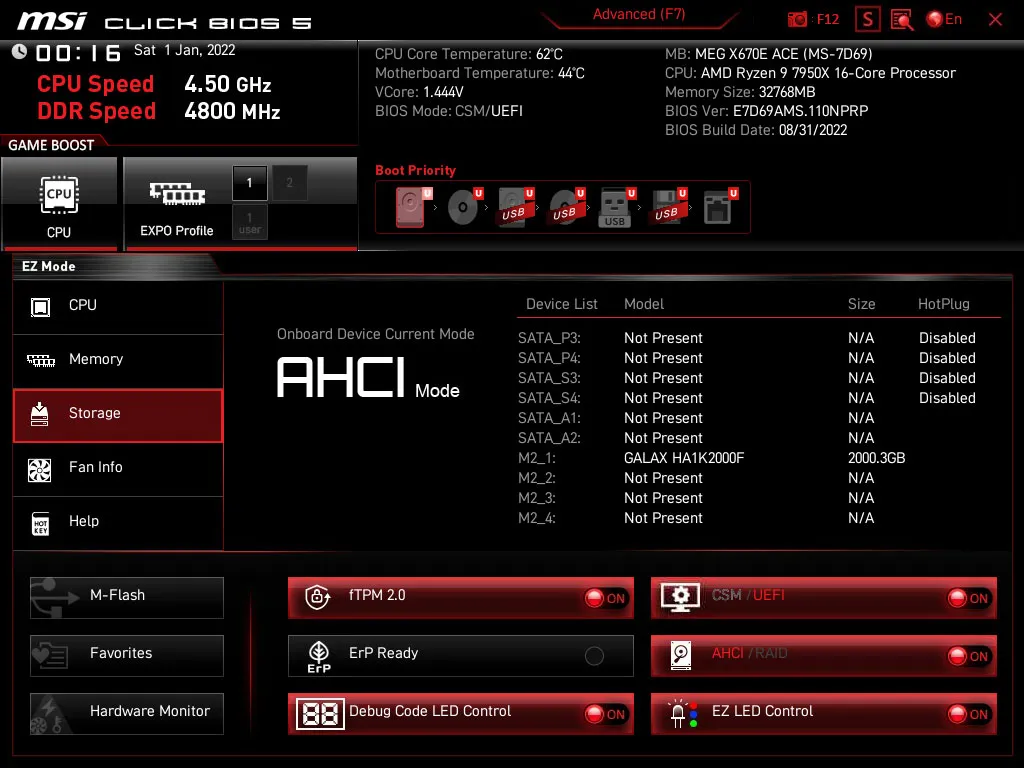

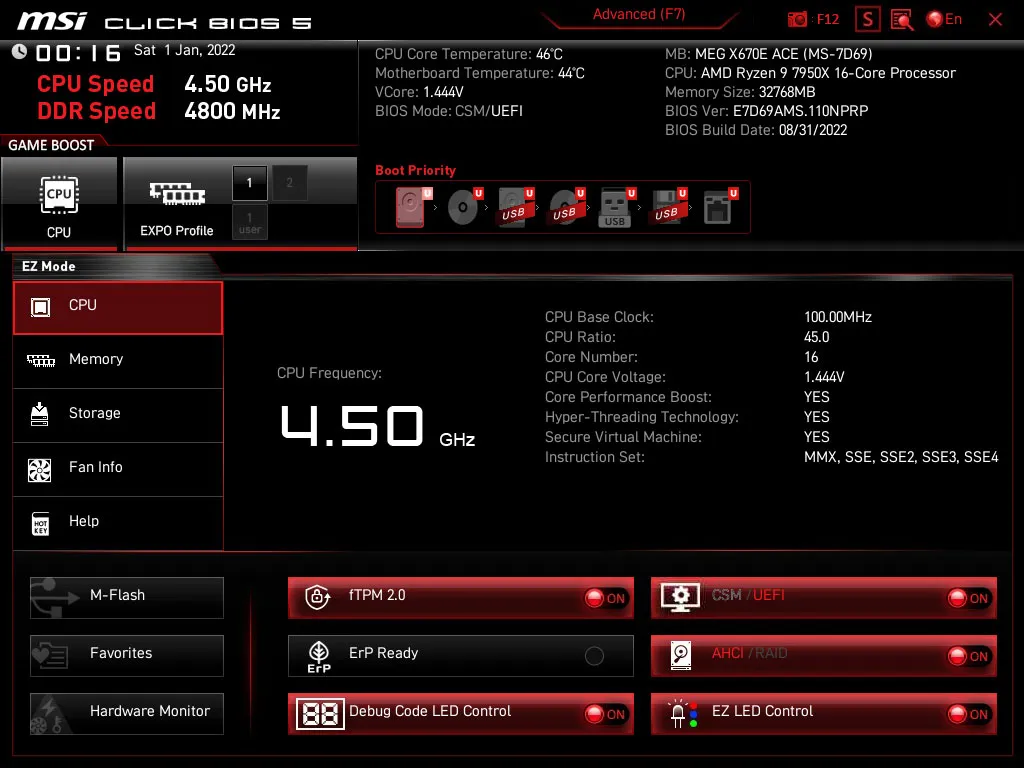

微星主板的BIOS在經過了多年的積累以及設計之後，整體上已經很成熟，同時對於不同的玩家也很友好。新的MEG X670E ACE主板BIOS界面也是延續了微星一向的經典紅黑BIOS風格，默認進去是會顯示一個對於初級玩家很友好的簡易界面。這個界面包括了大部分用户都會用到的設置，比如CPU一鍵超頻、開關EXPO、啟動順序等，操作起來很直觀，玩家也不需要擔心意外點到了那些有着諸多參數的複雜界面。

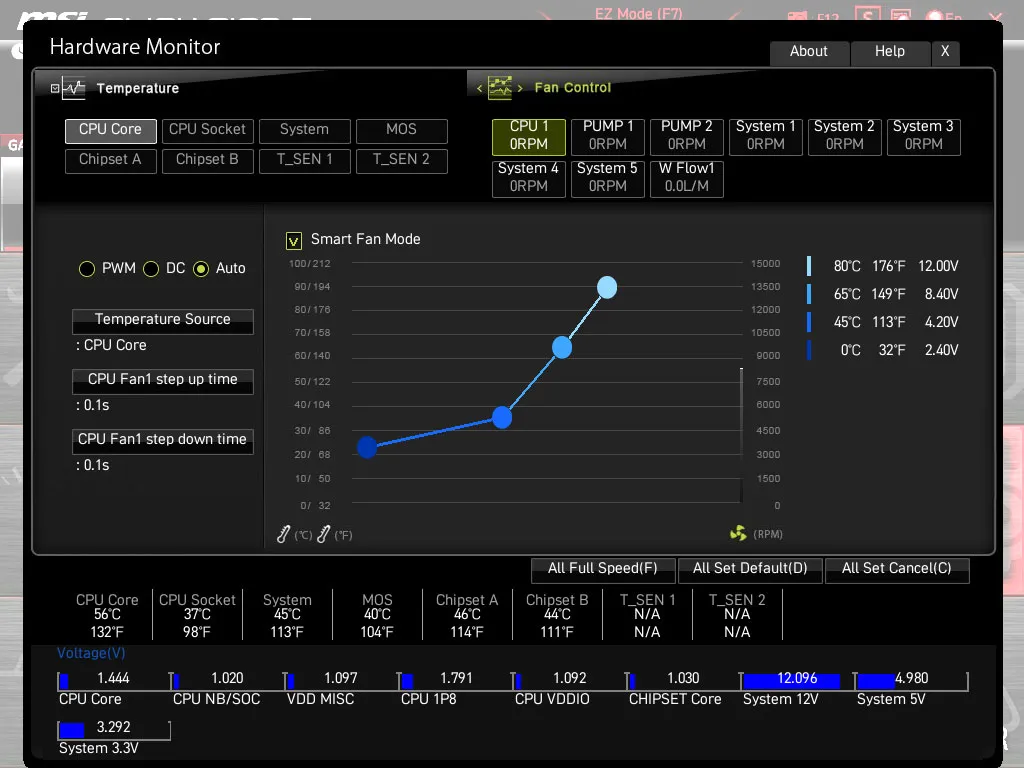

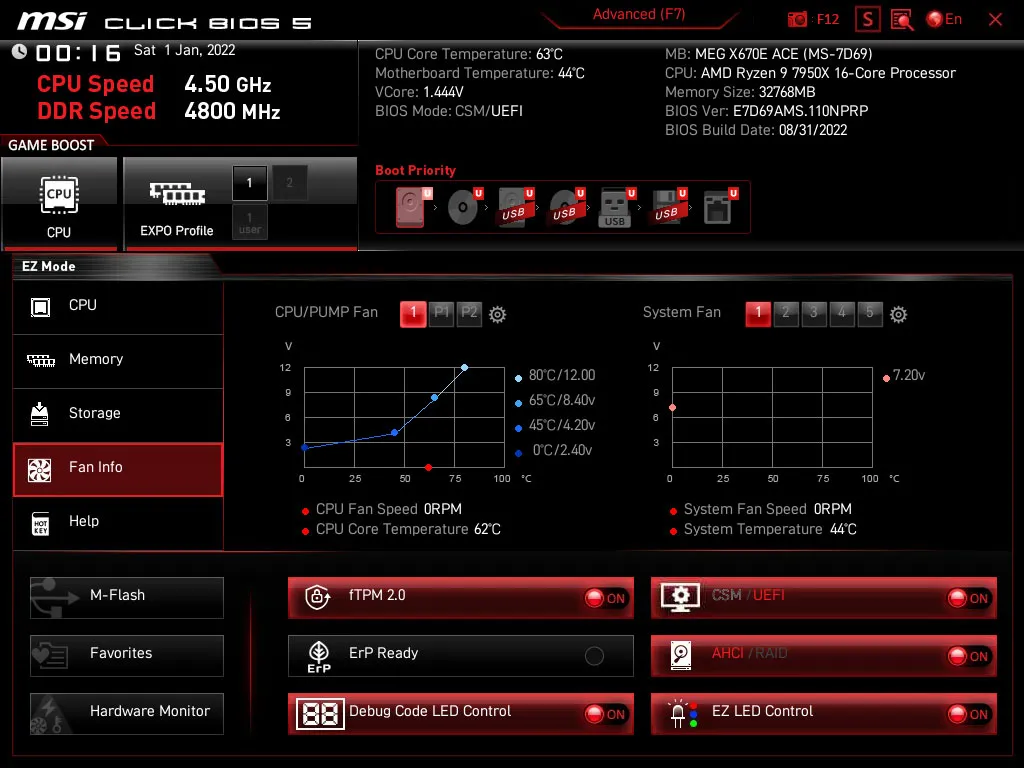

這裏還可以看到風扇的曲線，不過如果想要更進一步調整的話就需要到進階模式的Hardware Monitor裏去進行。

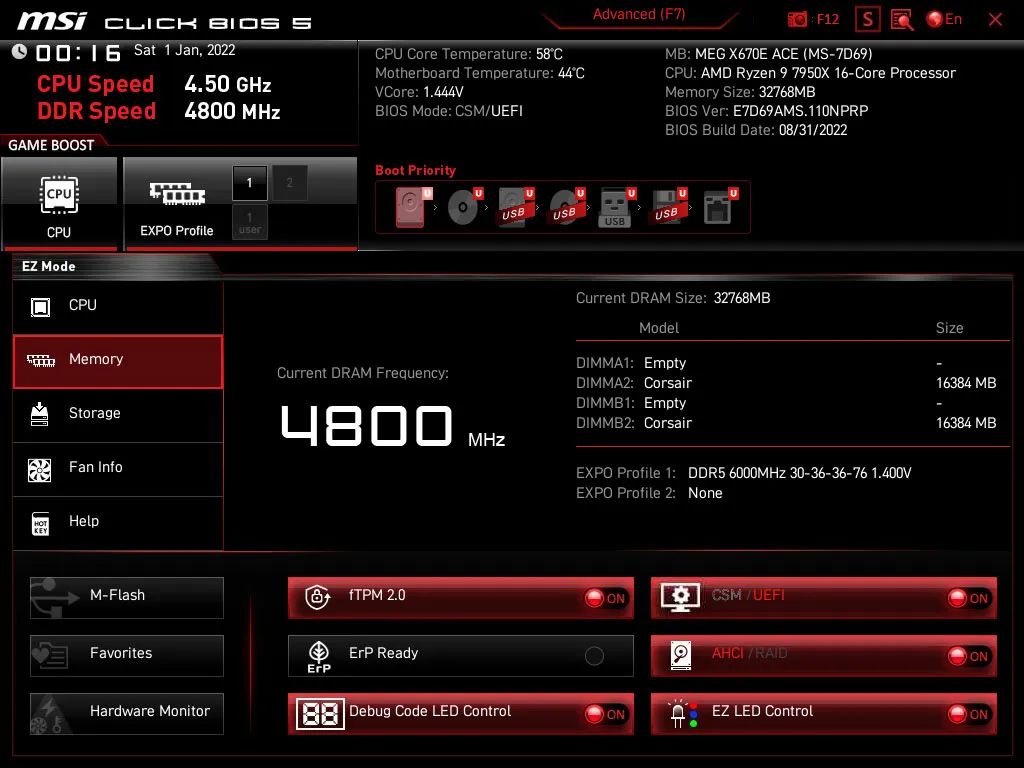

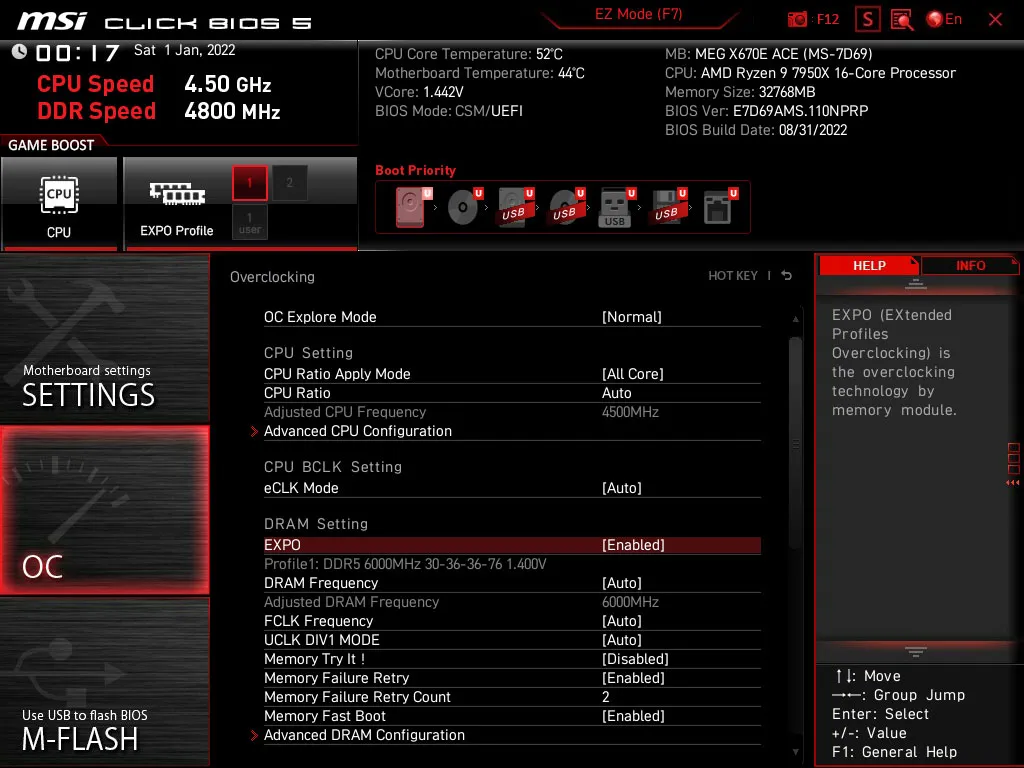

而需要進一步調整BIOS的就可以按F7，這樣就可以去到那個我們熟悉的進階BIOS界面。首次出現在AMD平台上的EXPO技術也可以在DRAM的設定下面找到。

既然是一塊次頂級的主板，那麼我們當然也要嘗試一下為其配上一個鋭龍9 7950X CPU，來看看其超頻的潛力。但由於鋭龍9 7950X這樣的CPU本身在頻率設定上就已經比較極限，筆者經過多番嘗試也是未能成功將其超頻至更高的頻率，繼而換成打開主板上的PBO來嘗試進行超頻。

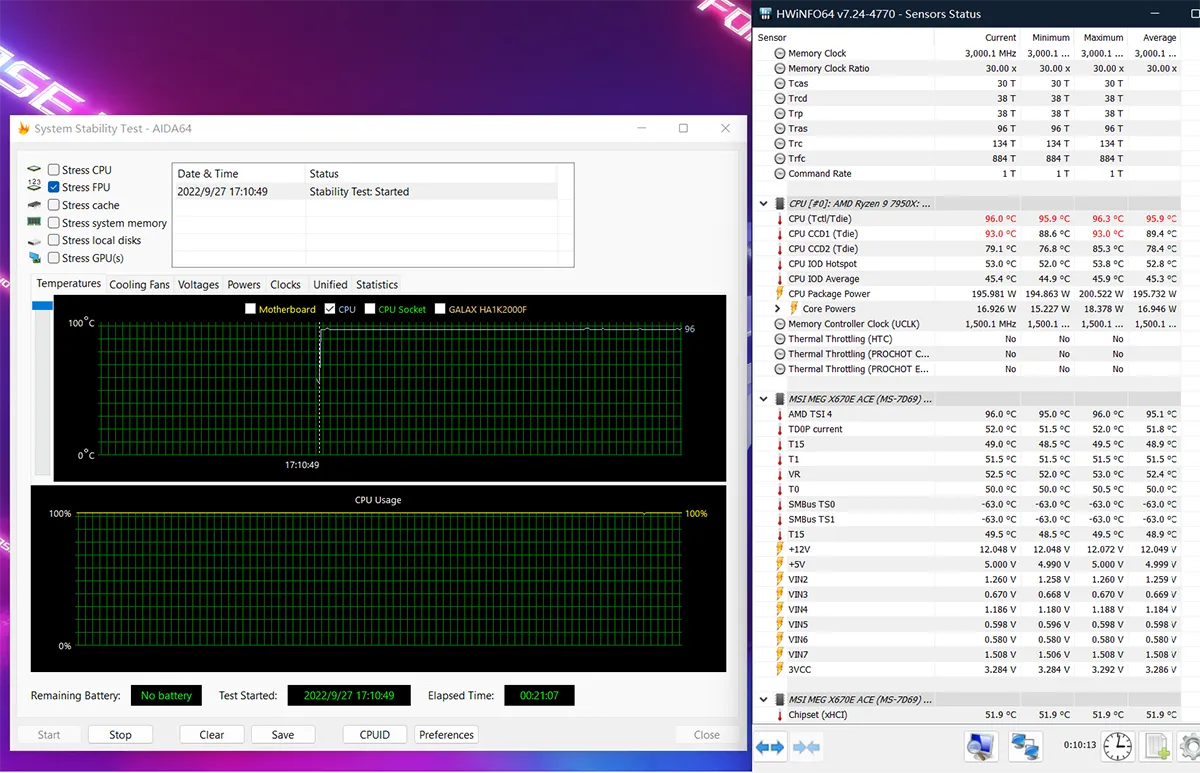

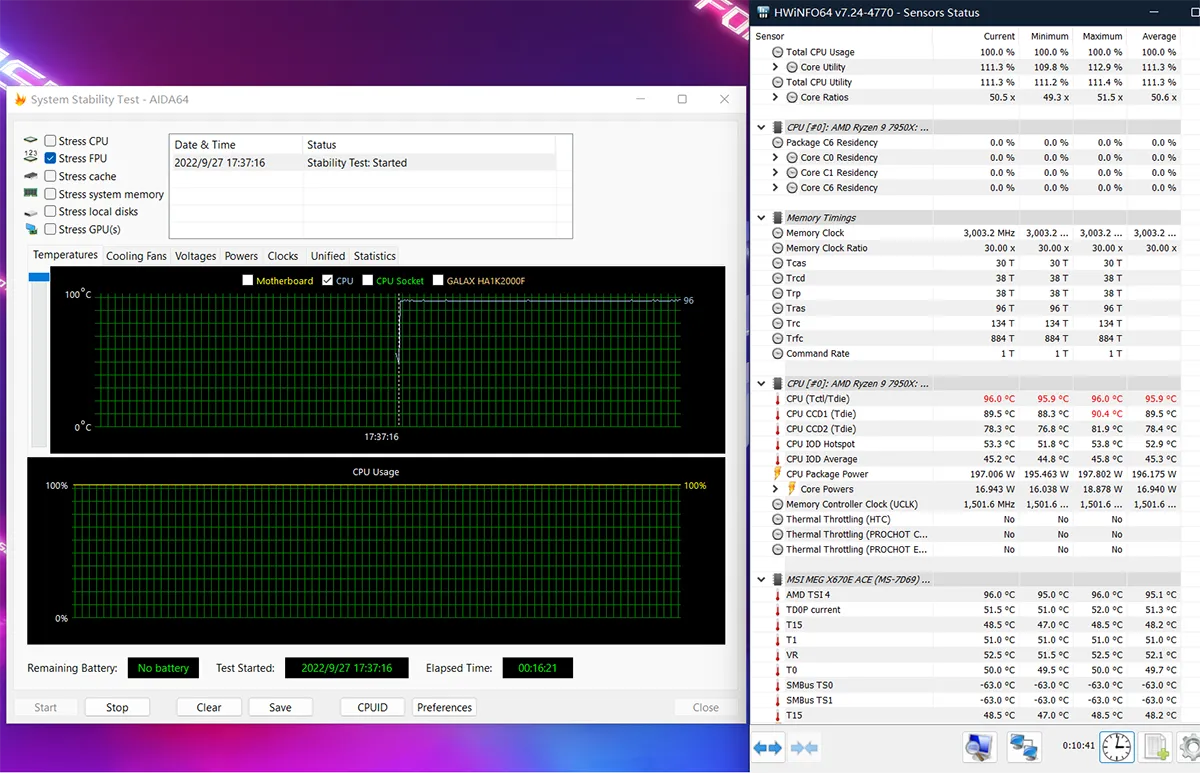

上面的圖是默認情況下跑Stress FPU，而下面的圖是開了PBO之後跑Stress FPU，可以看到兩邊其實都是差不多的情況，功耗沒有增加或者減少，而代表VRM供電部分温度的VR温度也是維持在53度左右。至於頻率雖然這裏顯示不了，但兩者也是維持在5.0至5.1GHz左右。

因此對於像是鋭龍9 7950X這種怪物級別的CPU來説，不論是什麼主板似乎直接按照默認的設定來使用就可以，至於鋭龍7或者鋭龍5這些出廠調校沒有那麼極限的CPU，有條件的倒是可以嘗試一下超頻。

作為首批X670E主板的一員，微星這塊MEG X670E ACE主板自然在規格以及配置方面都完全配得上全新的Zen 4鋭龍7000系列CPU，甚至於説即便是最頂級的鋭龍9 7950X也可輕鬆駕馭。相對於微星旗下更高端的GODLIKE而言，MEG X670E ACE的定位同樣也顯得很高端，畢竟就明顯的是也沒有多少塊非高端主板會做成EATX的板型。

回到主板本身，MEG X670E ACE的在其22相的強大供電加持之下，連鋭龍9 7950X的供電需求也可以完全滿足。當然，這樣的供電水平對於超頻來説也沒有多少問題，如果有朋友是屬於超頻愛好者，那麼這塊主板也可以滿足到他們對於超頻供電方面的需求。

接口也是它的一大特色，眾多的USB 3.2 Gen 2 Type-A以及USB 3.2 Gen 2×2Type-C接口提供了廣泛以及充足的外部連接性，有條件的朋友還可以利用其萬兆網卡來連接和搭建極速NAS網絡。

總的來説，MEG X670E ACE是一塊定位高端，配置也應有盡有的主板，對於想換代鋭龍7000系列的發燒友玩家來説，確實是個不錯的選擇。
