目前已經發售的GeForce RTX 4090，無論是NVIDIA的FE版還是顯卡AIC廠商的非公版產品，都會標配一條4個PCI-E 8pin接口轉1個12VHPWR接口的轉接線，讓不具備12VHPWR接口的電源也能為GeForce RTX 4090顯卡進行供電。而這根轉接線的設計也很簡單，既然單個12VHPWR接口最大功率可以達到600W，那麼用4個150W功率的PCI-E 8pin接口轉接出來自然就夠了，這個想必大家都不難理解。

然而有同學表示，既然8pin接口只有150W功率，那為什麼有些電源只用2個8pin接口轉出1個12VHPWR接口，也聲稱可以支持600W輸出功率呢？其實這裏面的誤會就大了，因為此8pin非彼8pin，電源上的8pin模組接口在供電能力上是要強於PCI-E 8pin接口的，至少能達到後者2倍的水平，單接口輸出300W並不是什麼難事。

首先我們來回顧一下PCI-E 8pin接口的知識，早在我們的《 超能課堂(89)：不用擔心會插錯，PC電源供電接口逐個看 》文章中我們就介紹過PCI-E 8pin接口的組成。這個接口看似具備4組+12V供電迴路，但實際上只提供有3組，另外2個端子其實是不承擔供電的反饋線。因此如果不考慮PCI-E規範的限制，那麼其每組+12V迴路可以承擔的電流為9A（使用Molex 44476型端子），那1個PCI-E 8pin接口在標準的12V電壓下，理論上可以提供324W功率。

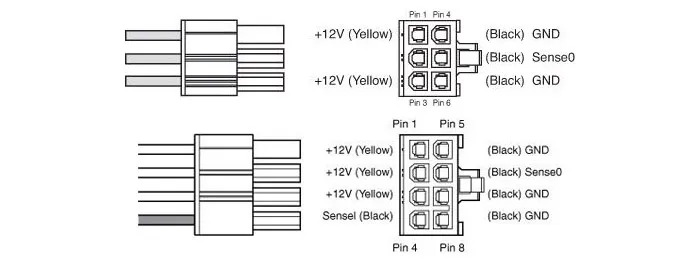

PCI-E 8pin供電接口具備3組+12V供電迴路

因此PCI-E規範中強制要求的150W對於PCI-E 8pin接口那其實是小菜一碟，分配到每組+12V供電迴路中也就是相當於50W功率，承擔的電流還不到4.2A，除非出現物理上的損壞，不然想要端子因為過載而損壞，那也是相當有難度的。

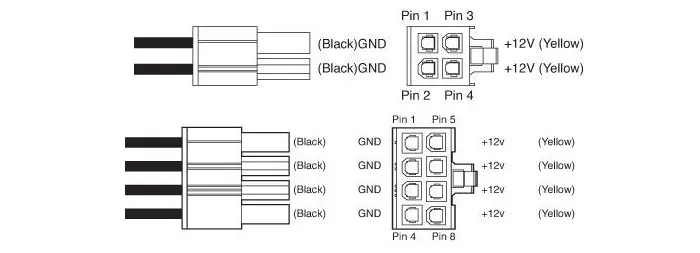

CPU 8pin供電接口具備4組供電迴路

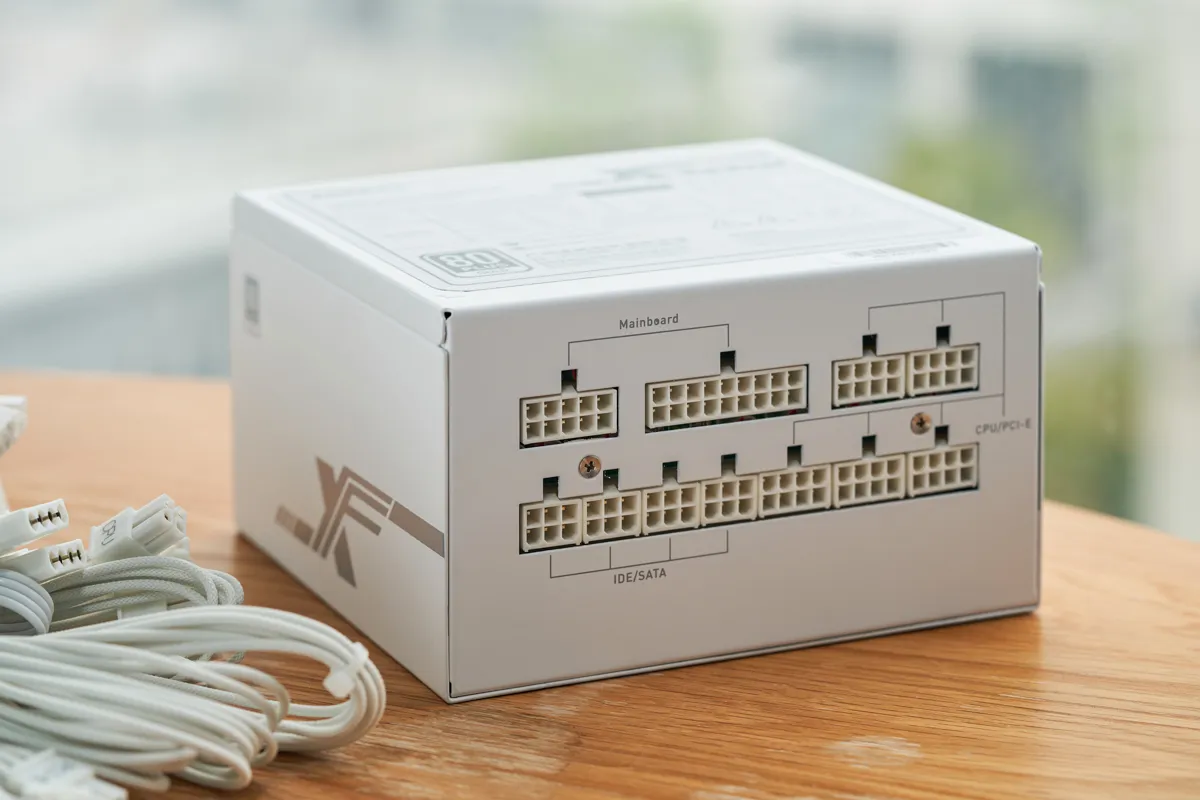

而電源上的8pin模組接口與PCI-E 8pin接口有很大的不同，兩者不僅在接口防呆設計上有不同，內部的供電迴路組成也是大有不同。事實上目前有不少模組電源上提供的8pin供電接口，既可以擴展為PCI-E 8pin供電接口，又可以擴展為CPU 8pin供電接口。與PCI-E 8pin供電接口的3組+12V迴路相比，CPU 8pin供電接口是具備有4組+12V供電迴路，因此供電能力要更強，同樣按照每組+12V的電流為9A（使用Molex 44476型端子）計算，單個CPU 8pin接口就可以提供432W的供電能力。

因此對於電源上的8pin模組接口，為了滿足可擴展為PCI-E 8pin供電或CPU 8pin供電的需求，其一般而言其提供的+12V迴路都不會少於4組，每組可承擔的電流也是可以達到不低於9A的水準，相當於432W的供電能力，這也就是為什麼多數模組化電源都會提供採用“一拖二”設計的PCI-E供電接口模組線，也就是1個8pin模組接口擴展為2個PCI-E 8pin供電接口，因為按照承擔能力來説，電源上的單個8pin模組接口確實可以滿足2個150W功率的PCI-E 8pin接口的供電需求。

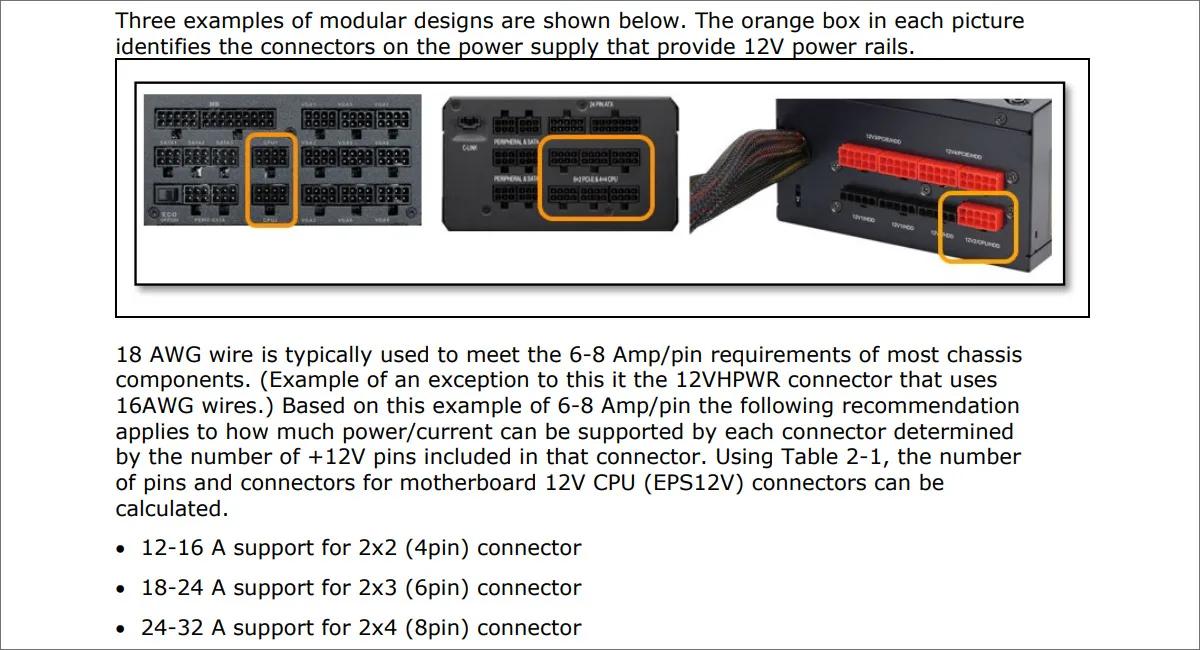

其實在更早之前的ATX12V 2.52電源設計指南開始，英特爾就針對電源的模組接口提出了功率的要求，例如單接口需要承擔24A-32A的電流，那就需要使用2x4規格接口，也就是我們常説的8pin接口。換句話説，電源上的8pin模組接口，理論上可以提供的供電能力，應該不低於288W到384W。

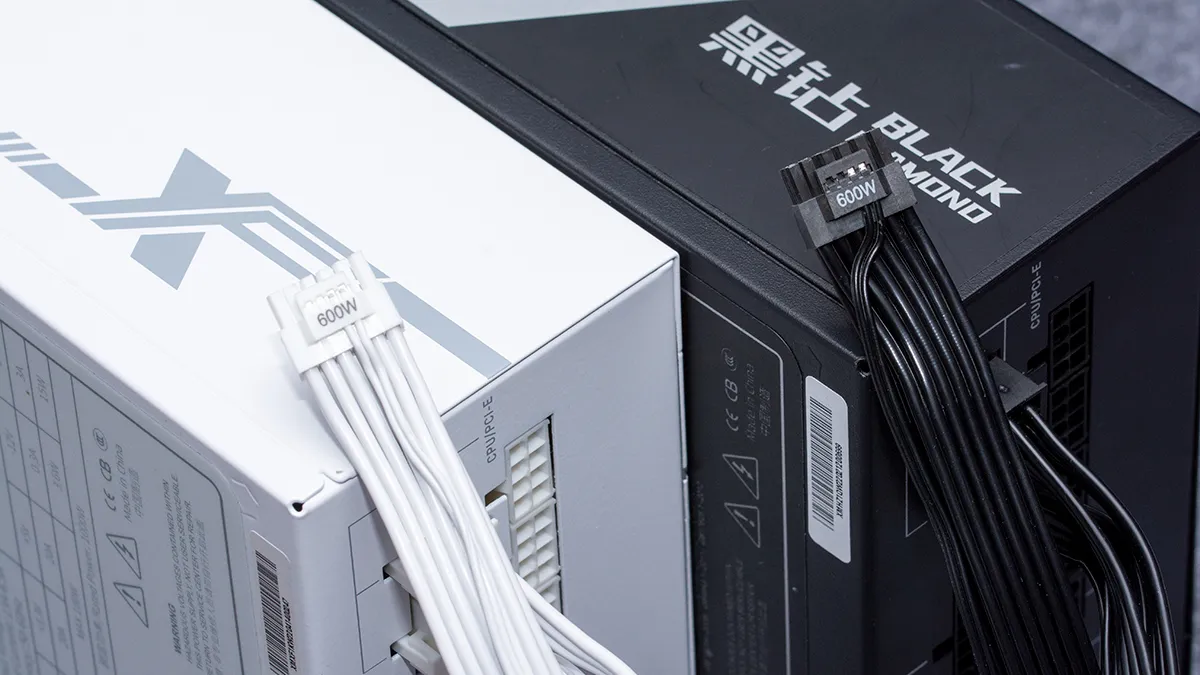

因此我們就不難理解，1個600W功率的12VHPWR接口需要使用4個PCI-E 8pin進行擴展，這是因為PCI-E規範中強制要求單個PCI-E 8pin只能按照150W的水平進行供電；而電源上的8pin模組接口的限制則要更靈活，1個12VHPWR接口對應有6組+12V供電，那麼只需要平攤到2個8pin接口，每個接口承擔3組+12V供電迴路，提供不低於300W功率就可以了，相當於是每組+12V承擔8.33A電流，對於多數模組電源來説依然在可承擔的範圍之內。

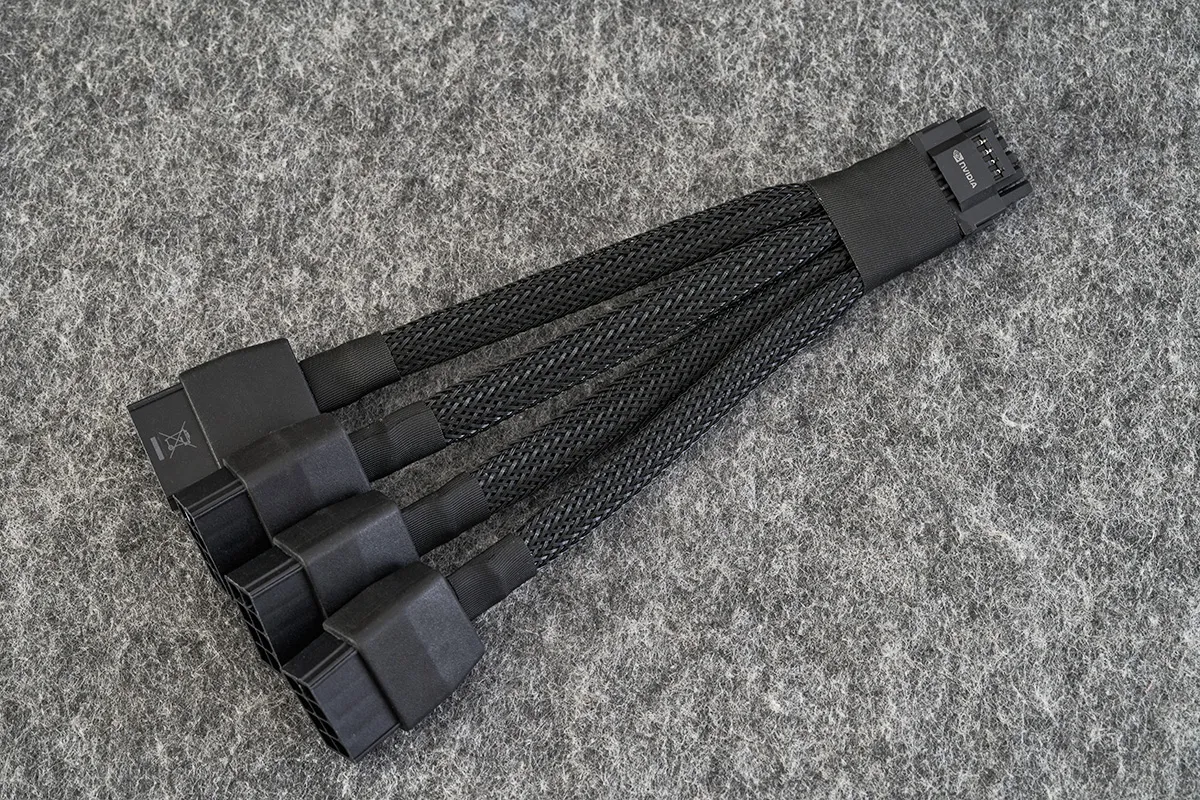

當然這樣的雙8pin轉單12VHPWR接口的線材也有使用上的限制，首先就是其並不具備通用性，必須搭配對應型號的電源使用，因此其本質上還是“模組線”而不能説是“轉接線”。真正意義上的轉接線應該是具備通用性的，例如各式GeForce RTX 4090顯卡中的轉接線，是可以在任意電源上使用的，只是這個轉接線佔用的空間很大，會帶來理線上的不方便，如果電源本身就有提供12VHPWR接口，無論是通過雙8pin擴展而出，還是説原生模組接口接口，比起使用“4轉1”的轉接線肯定還是要更為便利的。
