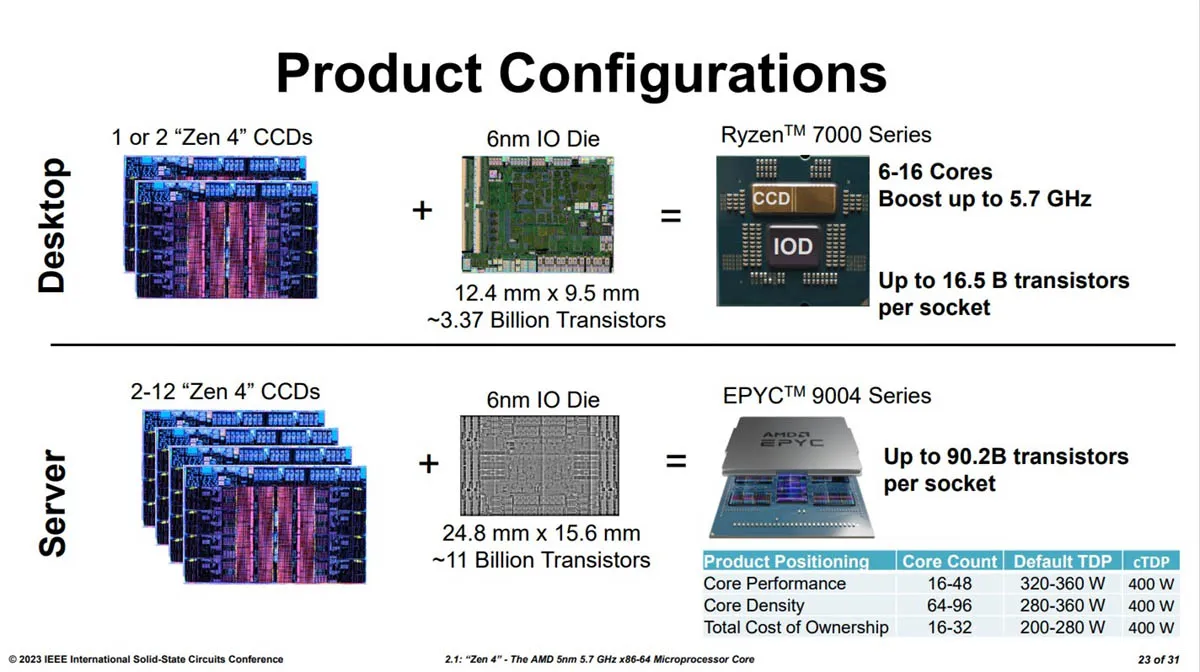

AMD Zen 4架構處理器的CCD芯片照片其實早已經公開，但IOD就只在發佈時公開過大概的方塊圖，服務器用的EPYC 7004那個IOD倒是早就有人把紅外照片放出來了，現在AMD在ISSCC 2023終於公佈了Ryzen 7000處理器的IOD芯片照。

@Locuza_ 對這張照片進行了標註，可以看到這個IOD只有兩個用於連接CCD的GMI3接口，所以之前傳言説可以支持三個CCD什麼的是不可能的。IOD上有兩組2*40bit的DDR5內存接口，單根DDR5內存是2*32bit的，多出來的8bit是ECC所需要的，也就是説Ryzen 7000處理器是支持ECC內存的，但是否提供支持還得看板廠。

此外AMD把核顯塞到IOD裏面了，雖然只有兩組CU規模不大，但算上外圍部件、視頻編解碼器和視頻輸出部分的話還是佔用了相當多的芯片空間，基本相當於芯片的1/3面積。

Ryzen 7000處理器的IOD芯片面積是12.4*9.5mm，裏面大概有33.7億個晶體管，而EPYC 7004處理器所用的IOD同樣採用台積電6nm工藝，但由於需要連接12個CCD，並且所提供的PCI-E通道和內存通道數量多得多，所以它的芯片面積達到24.8*15.6mm，裏面有110億個晶體管。
