獵金部落的GAMING系列電源主要面向電競與遊戲平台，在設計上非常純粹，性能上媲美高端電源的同時，價格上也是相當親民，對於玩家來説是性價比很高的選擇。如今PC電源在ATX 3.0上已經步入正軌，獵金部落自然是緊隨市場潮流對GAMING系列電源進行了升級，推出了符合ATX 3.0要求的新版本。

ATX 3.0規格的獵金部落GAMING系列電源是以高功率型號作為首發的，其中GAMING G11就是代表產品之一，這是一款通過了80Plus 230V EU金牌認證的電源產品，由於採用了C14型輸入接口，因此採用了雙額定功率設計，在115V輸入下為額定功率850W，而在230V輸入下則為額定功率1100W，型號中的“G11”就是源自於此，是“GAMING系列1100W款式”的意思。

獵金部落GAMING G11電源基本規格：

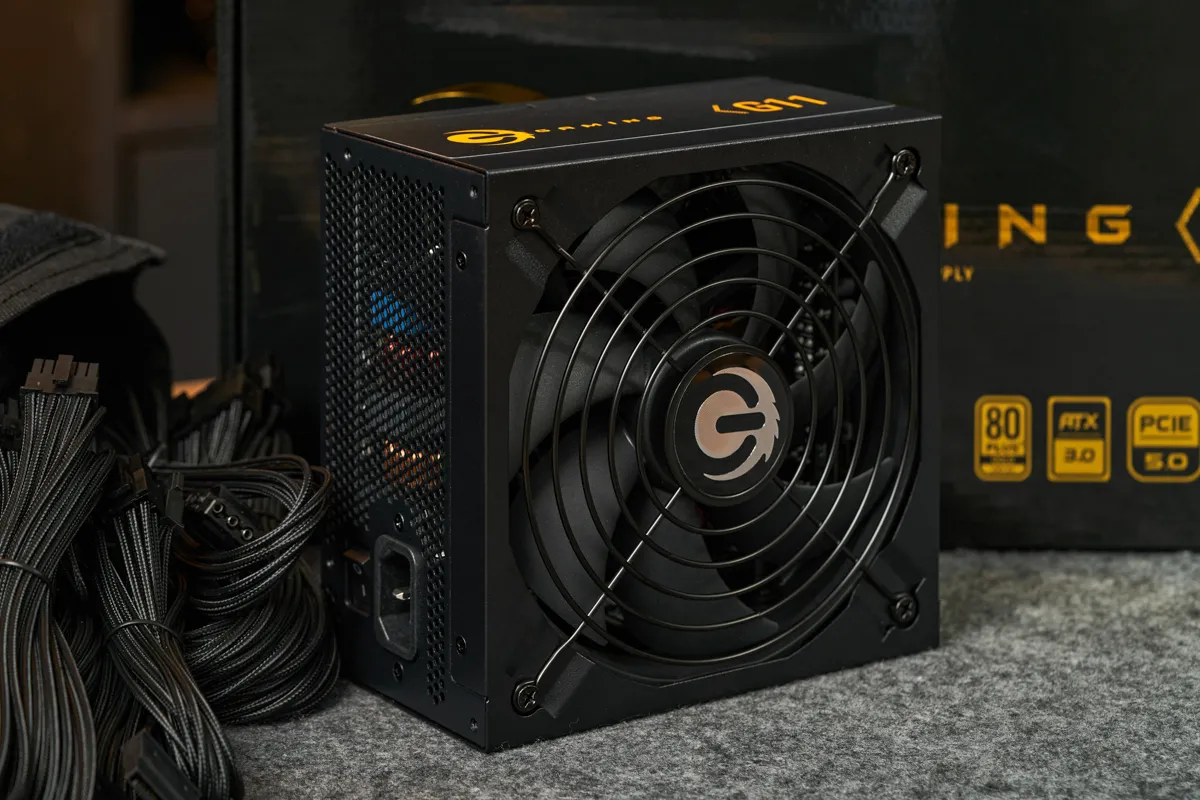

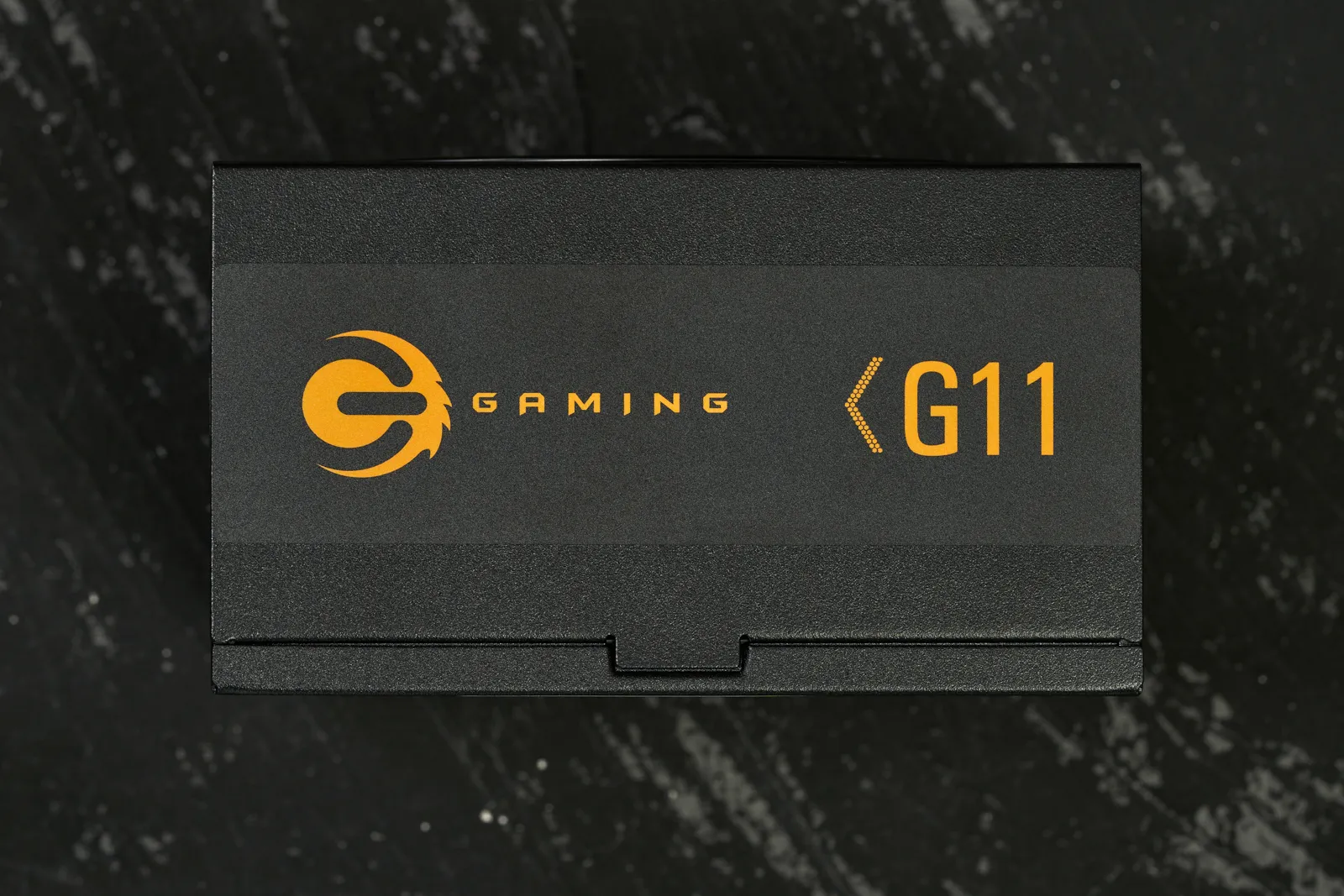

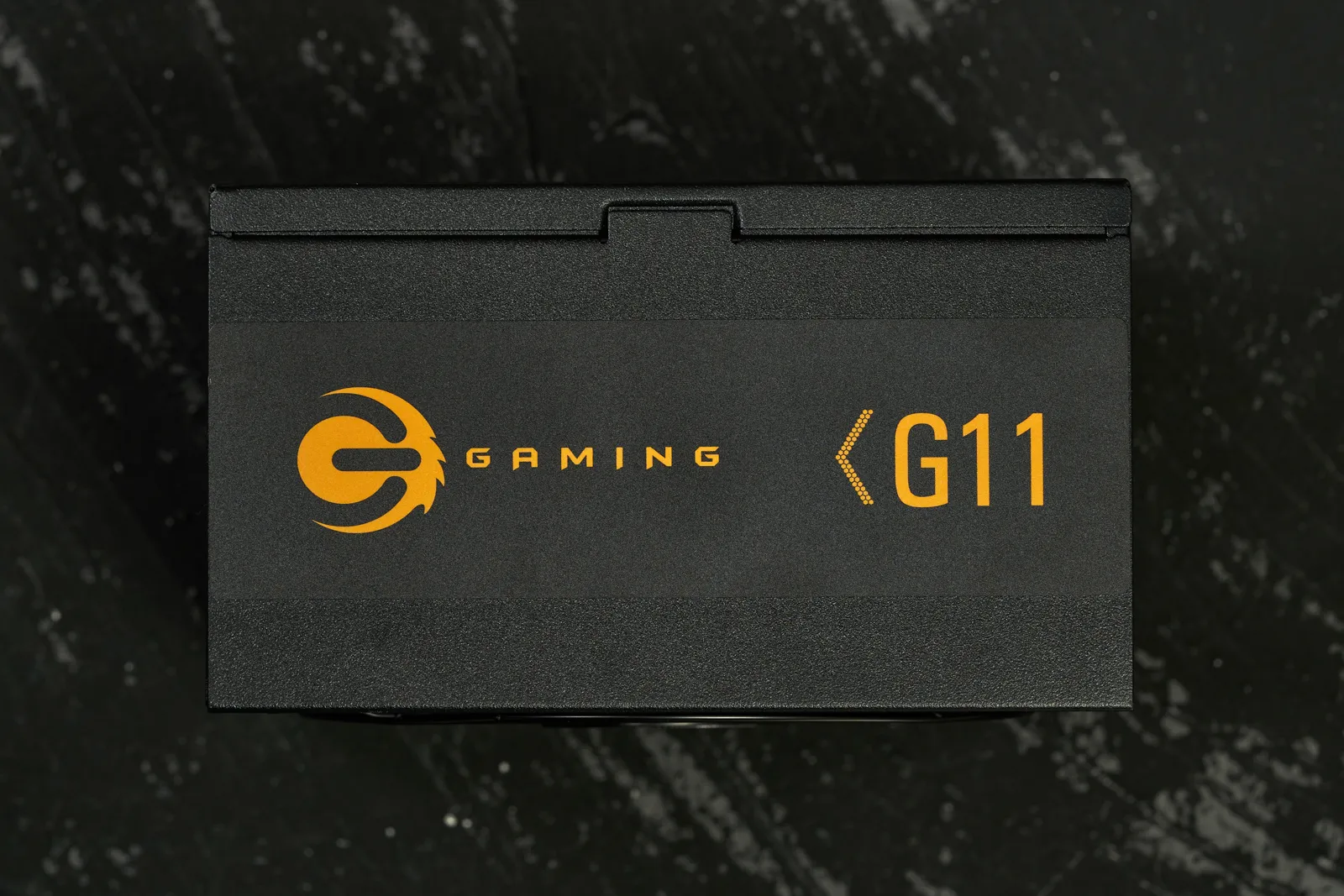

獵金部落GAMING G11電源通過了80Plus 230V EU金牌認證，外觀上仍然延續GAMING系列產品的設計，尺寸為150*150*86mm，也就是15cm長度的ATX規格電源，使用14c直徑的散熱風扇，全模組線材設計，沒有什麼花俏的成分。

電源基於主動式PFC+半橋LLC諧振+同步整流+DC-DC結構打造，採用雙重額定功率設計，在115V下額定功率為850W，而在230V下額定功率為1100W，因此電源的AC輸入接口只需採用常規的C14規格即可。

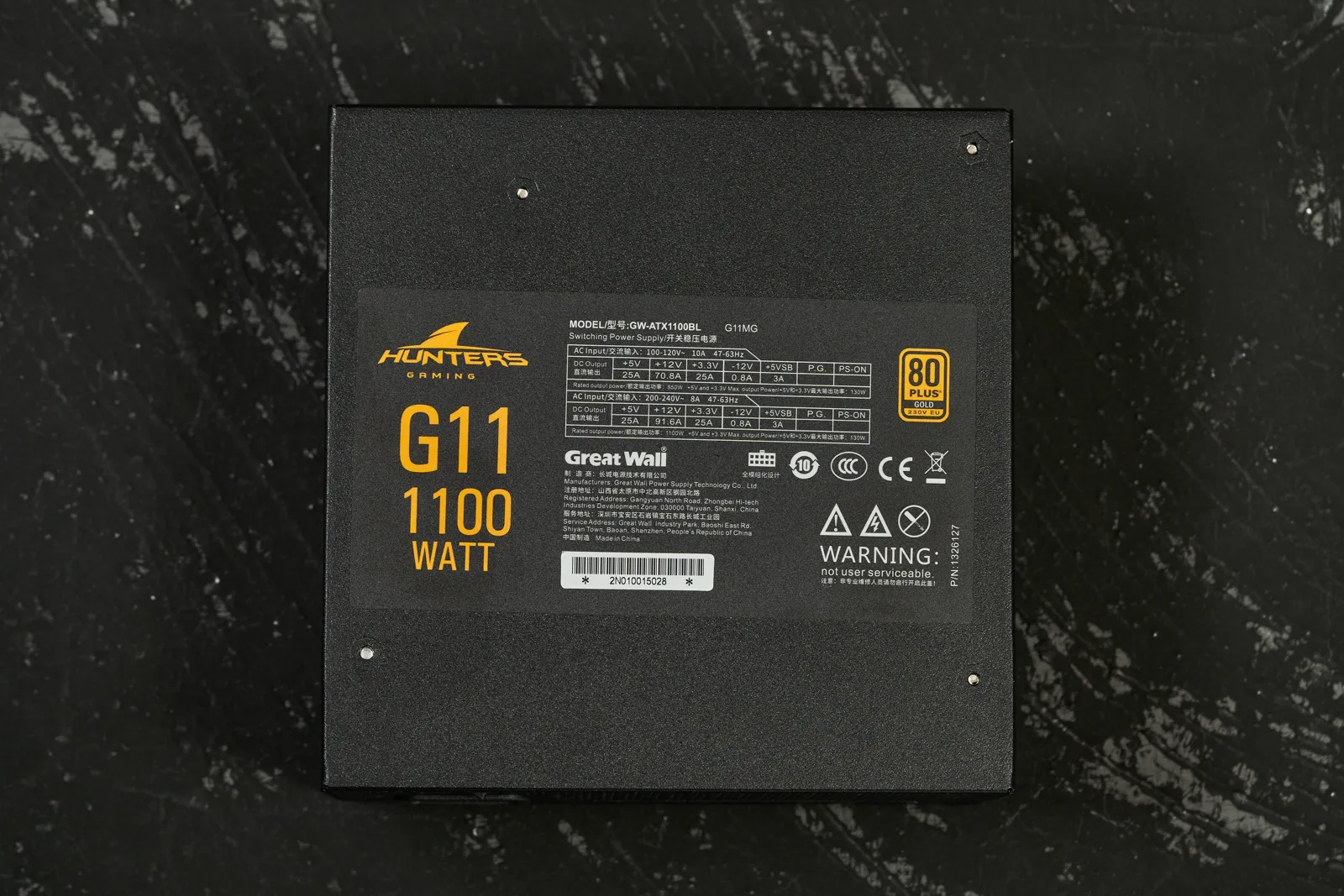

由於採用了雙重額定功率設計，因此電源具備兩種不同的輸出規格，在100V至120V輸入下，其+12V的額定輸出電流為70.8A，相當於849.6W輸出功率，+5V與+3.3V均為額定25A輸出電流，聯合輸出功率為130W；而在220V至240V輸入下，+12V的額定輸出電流則為91.6A，相當於1099.2W輸出功率，+5V與+3.3V則仍舊為25A額定輸出電流，聯合輸出功率130W。

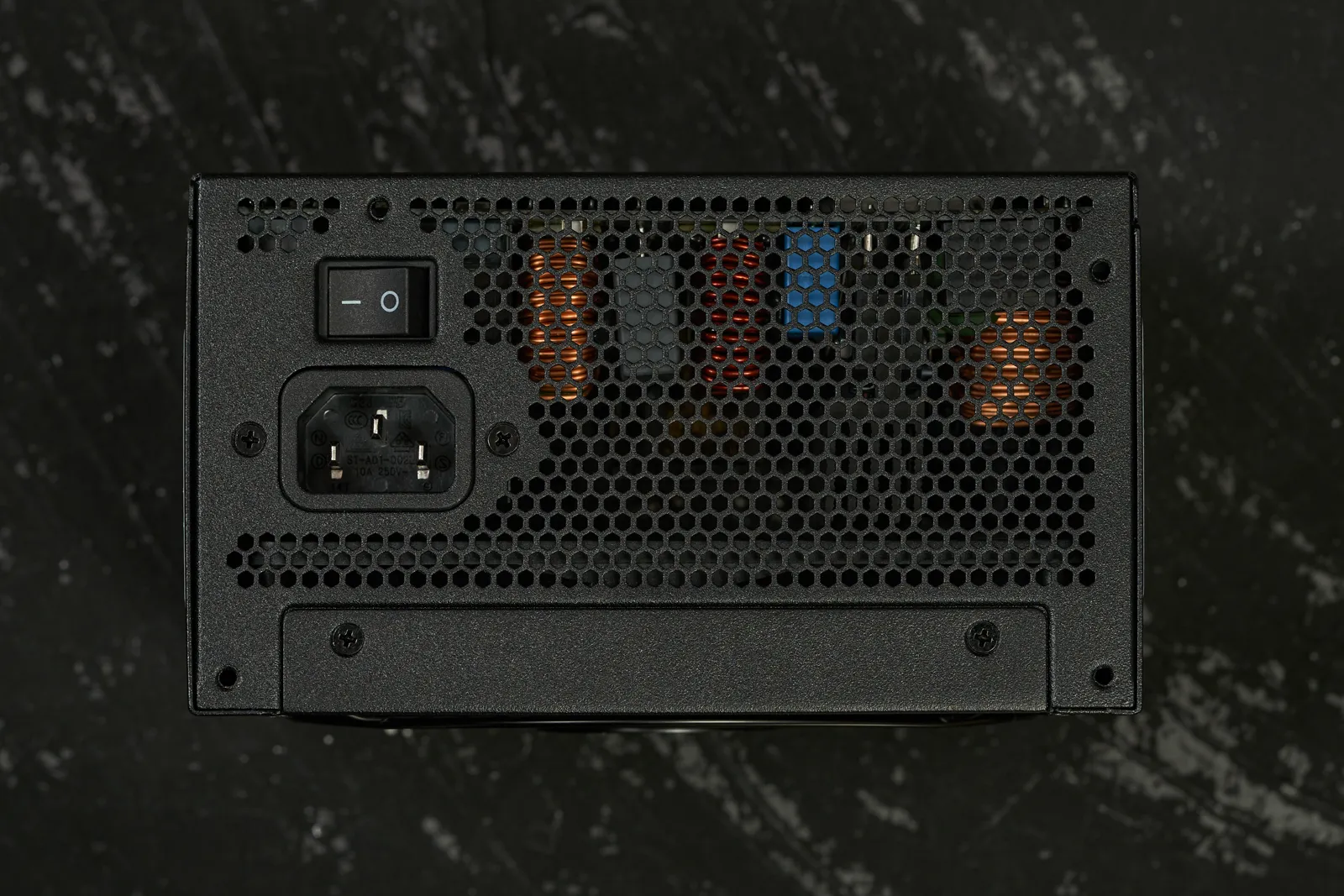

AC輸入接口帶有獨立開關，下凹設計可有效避免誤觸

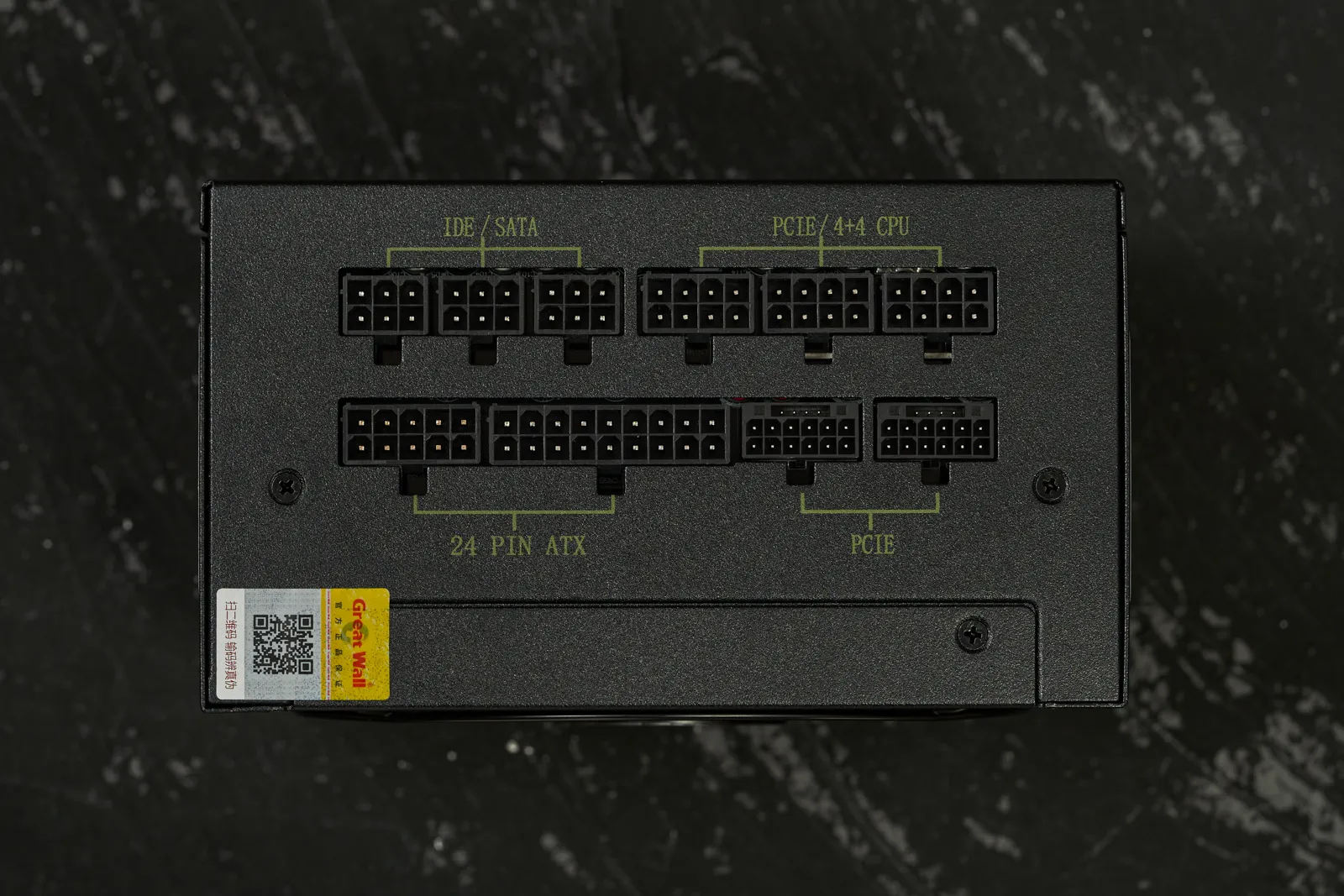

電源採用全模組線材設計，所有模組線均採用尼龍編織網包線，接口數量也是比較充足的，提供有2個原生12VHPWR的模組接口，不過對應的線材只有1條，標配1個12VHPWR供電接口，要擴展第二個12VHPWR接口就需要玩家自行定製線材了。其餘模組接口則可以擴展出包括1個24pin主供電、2個4+4pin CPU供電、6個6+2pin PCI-E供電、4個SATA供電以及4個D型4pin供電，其中2個6+2pin PCI-E供電接口是通過12VHPWR模組接口擴展出來的。

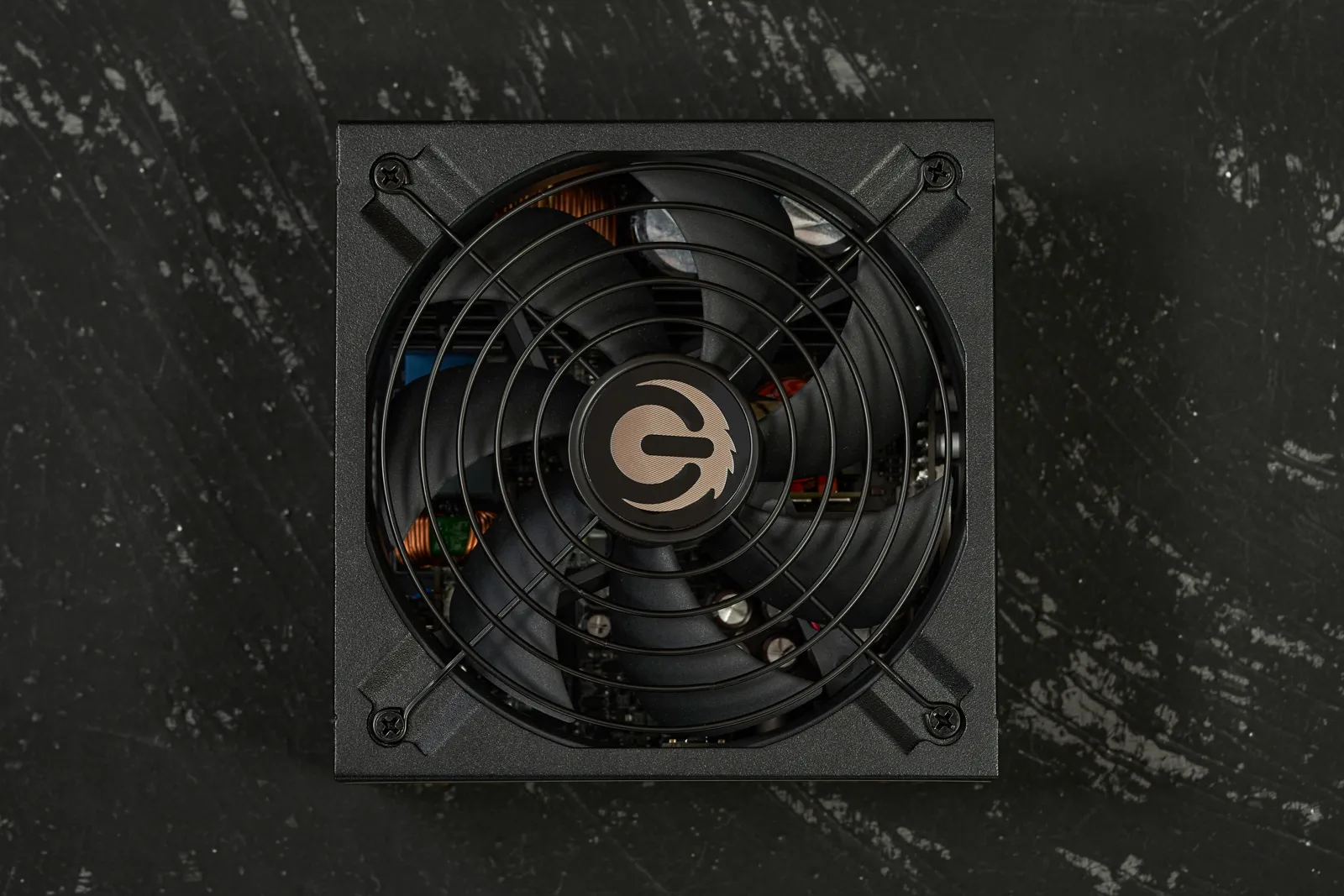

電源採用來自鴻華的14cm直徑散熱風扇，型號為HA1425M12B-Z，採用雙滾珠軸承，規格為DC12V 0.36A，最高轉速為2100RPM。

獵金部落GAMING G11電源基於主動式PFC+半橋LLC諧振+同步整流+DC-DC結構打造，採用無線纜的直插式PCB設計，內部結構可以説是非常整潔，各個組成部分一目瞭然。

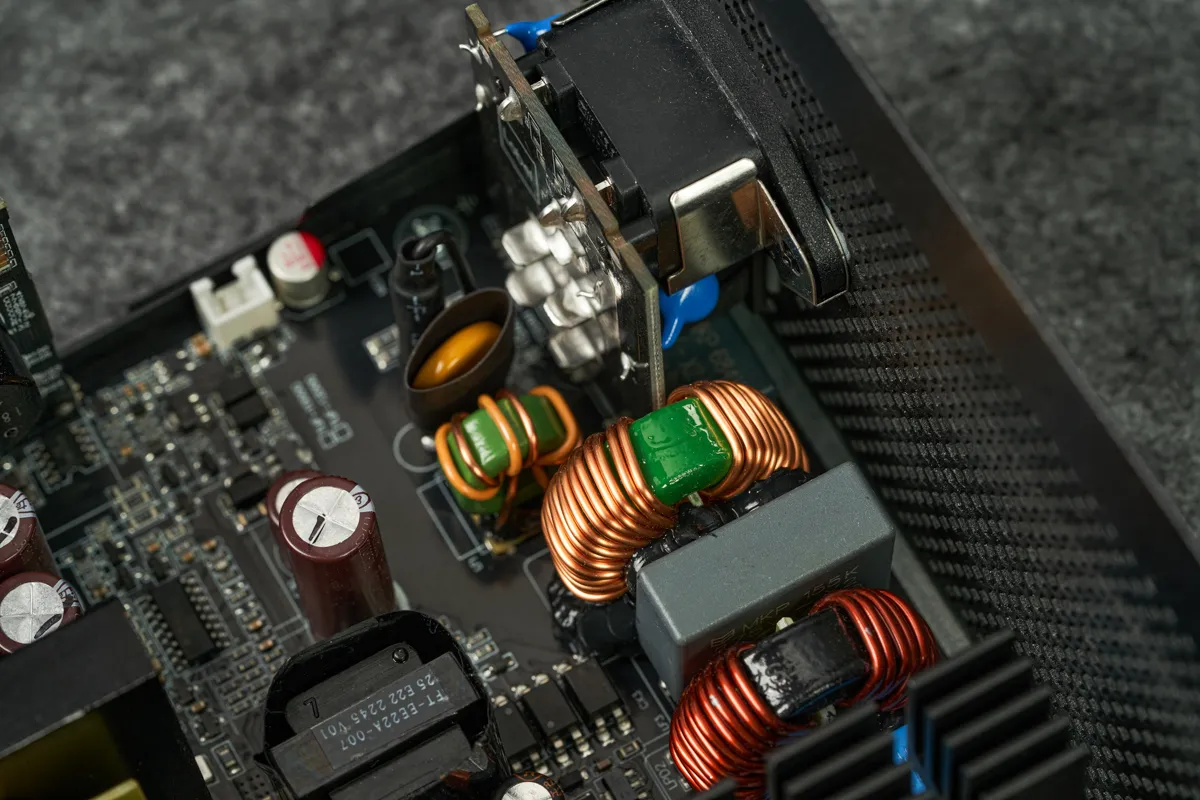

電源的一級EMI與AC輸入插座共用PCB，配置有1對Y電容和1個X電容電源，二級EMI則位於主PCB上，有1對Y電容、1個X電容和2個共模線圈，NTC與MOV等元件配置齊全，其中NTC數量有2個，均位於整流橋旁邊，配置有獨立繼電器。

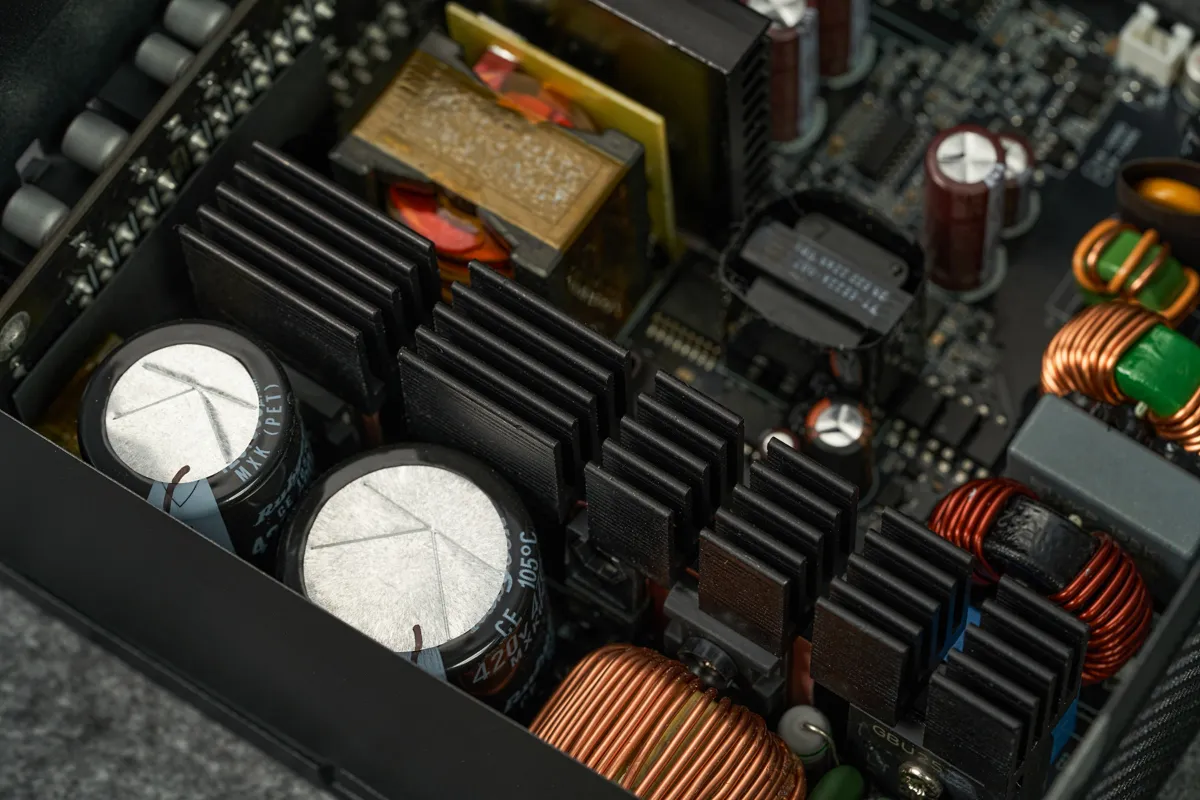

電源採用2個Rubycon的電解電容作為主電容，規格分別為420V/390μF/105℃與420V/470μF/105℃，相當於總容量860μF；整流橋、PFC開關管和PFC二極管共用一塊散熱片，2個主開關管則單獨使用一塊散熱片。

電源配置有兩個整流橋，型號為GBU2510，規格為1000V/25A； PFC開關管為2個美浦森的SLH60R065E7，規格為600V/27.2A@100℃/53mΩ；PFC二極管為1個C6D08065碳化硅二極管，規格為650V/8A@155℃；電源的主開關管則是2個維安的WMJ36N65F2，規格為650V/20A@100℃/87mΩ，使用1個NSI6602AD作為驅動IC。

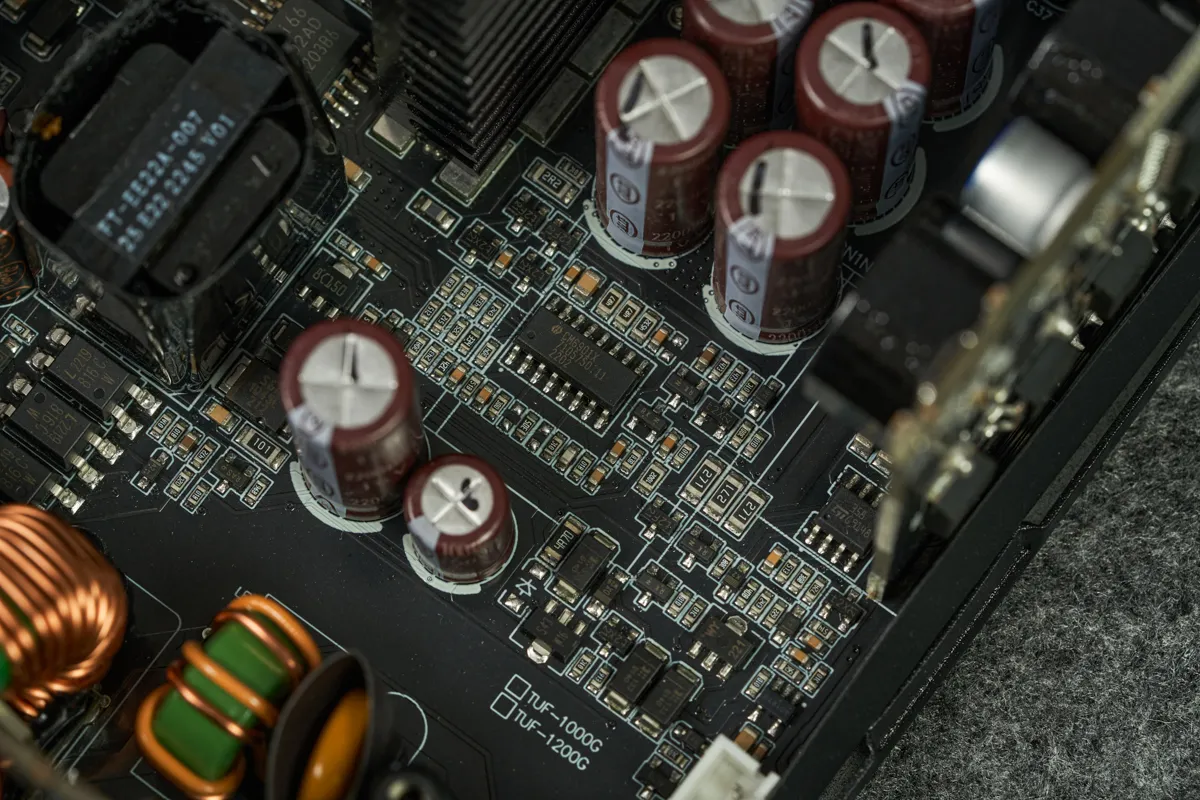

PFC控制器為CM6500UNX

LLC諧振控制器為CM6901X

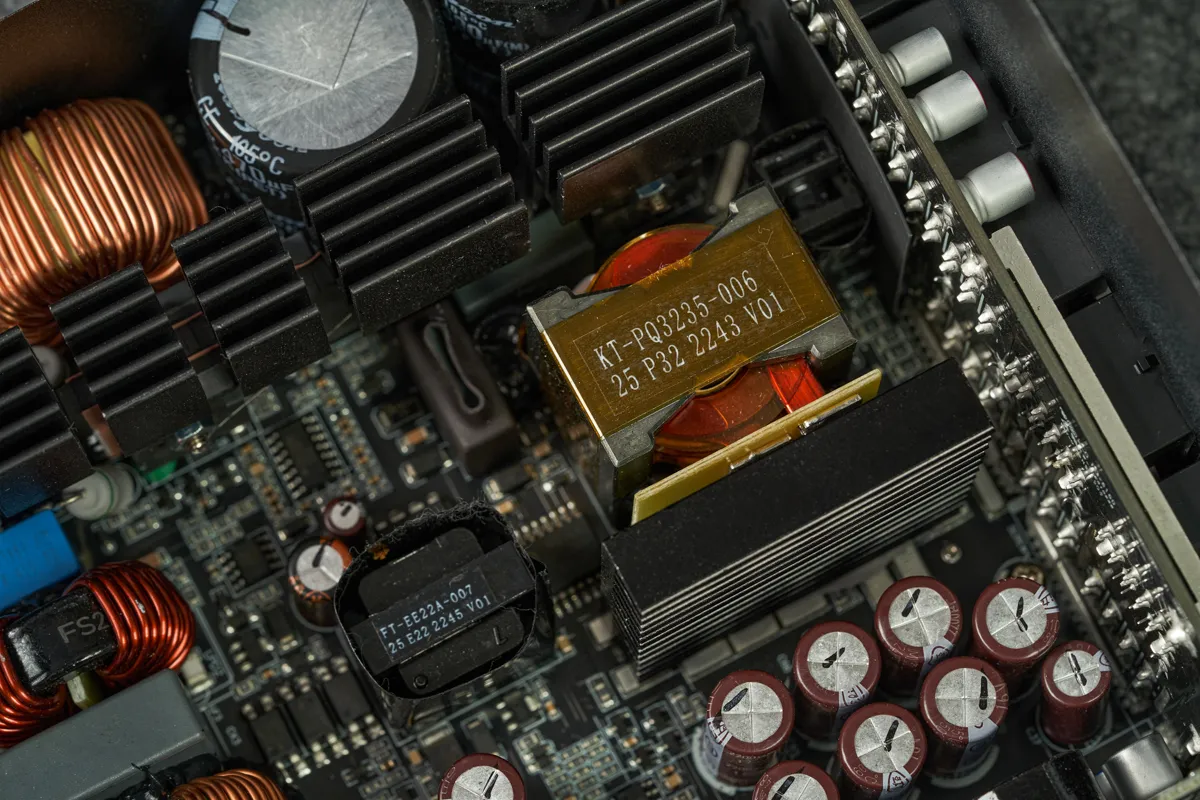

獵金部落GAMING G11電源採用的是半橋LLC諧振拓撲，+12V為同步整流設計，但由於MosFET全部被壓在散熱片之下，因此我們未能觀察到整流管與續流管的具體型號。

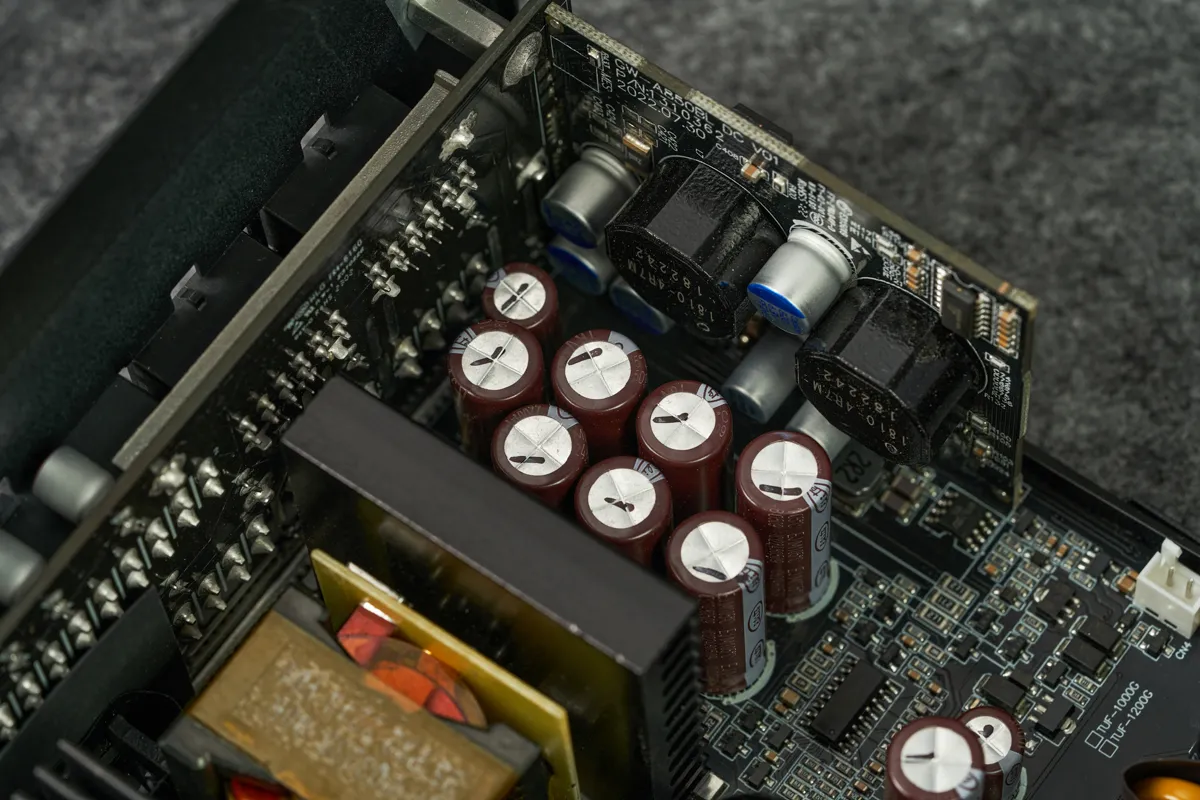

+12V同步整流電路採用Elite的電解電容進行輸出濾波

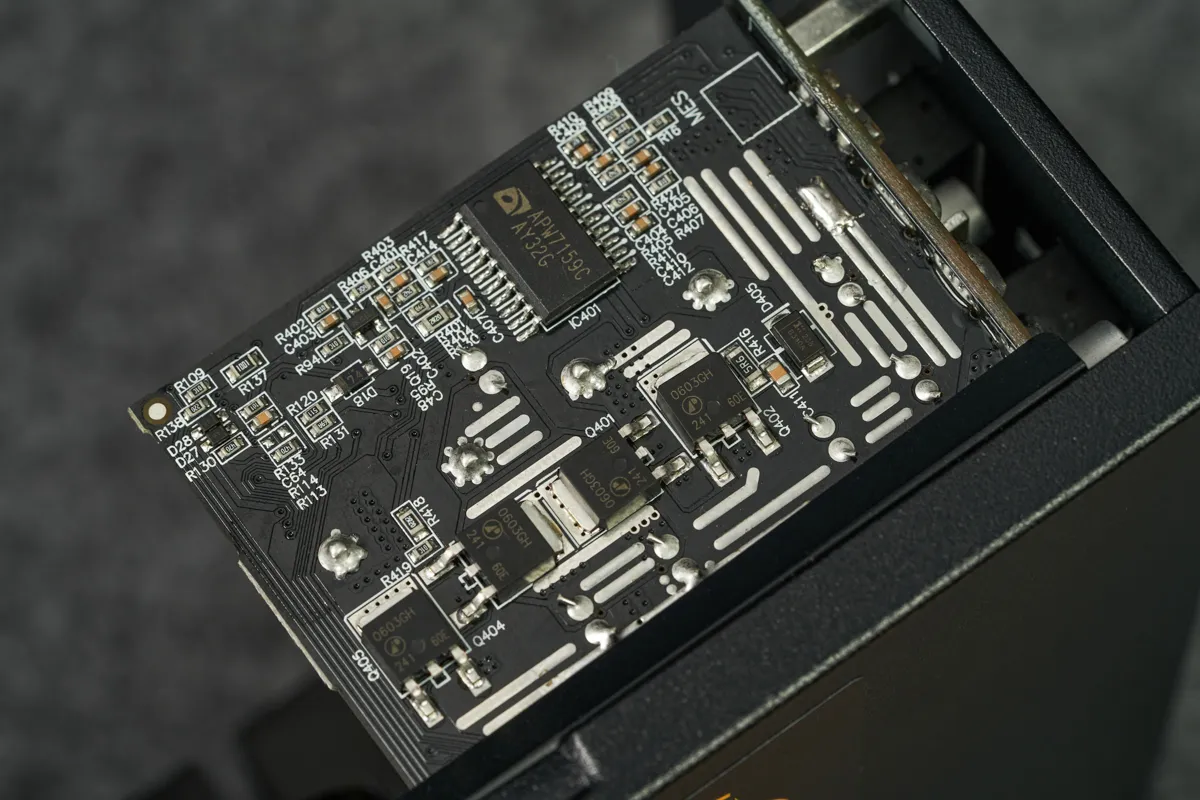

電源的+5V與+3.3V輸出採用DC-DC的方式從+12V轉出，採用獨立PCB子板，配置有封閉式電感，濾波電容由豐賓的固態電容組成，ST9S429-PG14管控IC也配置在DC-DC子板上，為電源提供PG信號以及各種保護功能。DC-DC輸出模塊基於APW7159C控制器打造，所配置的MosFET均為AP0603GH，規格為30V/45A@100℃/11mΩ，共計有4顆，每路對應1個整流管和1個續流管。

均衡負載

目前我們會對所有參測的電源進行120%額定功率下的230V輸入均衡負載測試以及紋波測試，該項測試的成績不納入超能指數的計算中，單純是用來觀察電源的功率餘量。

獵金部落GAMING G11電源採用雙重額定功率設計，115V下額定功率為850W，230V下則為額定功率1100W，通過的是80Plus 230V EU金牌認證，很顯然這是一款主要面向230V用電環境的電源產品。

在230V輸入電壓下，電源在在超載至120%功率即輸出1320W後，各路輸出的電壓仍然維持在正常水平，轉換效率的變化也屬於正常範圍內。OPP過功率保護點經測定是為1724W，相當於是額定功率的156.7%，預留的功率空間非常充足。

我們有對獵金部落GAMING G11電源進行ATX 3.0規格的相關測試，從手上的測試結果來看，這款電源是具備有相應素質的，不過由於英特爾仍在對ATX 3.0的相關測試要求進行微調，我們的超能指數也尚未融入關於ATX 3.0測試的項目，因此我們會在完成相關細節之後再為大家展示成績，還請大家期待後續內容。

PS：以上操作是評測需要，我們並不建議玩家超載電源，如果確實需要更高的輸出功率，請使用額定功率更高的產品。

轉換效率

獵金部落GAMING G11是一款通過了80Plus 230V EU金牌認證的電源，在230V輸出的環境下，輸出50W功率時其轉換效率在78%左右，輸出100W時轉換效率接近87%，半載輸出效率超過93%，滿載轉換效率仍有90%的水平，最高轉換效率為93.5%以上，整體平均效率接近92%，與80Plus 230V EU金牌認證的要求相符；在115V輸入下最高轉換效率超過92%，滿載（850W）效率接近91%左右，從數字上看是能達到80Plus鉑金認證水平的。

待機效率

按Intel ATX12V 3.0規範中的推薦值，5V待機在100mA/250mA/1A的負載下轉換效率應該高於50%、60%、70%，待機空載小於1W。在這方面獵金部落GAMING G11電源表現很不錯，空載待機輸入為0.18W，轉換效率也全部達標，但輸出電壓稍低但偏離度仍然在達標的範圍內。

散熱風扇轉速

獵金部落GAMING G11電源支持風扇智能停轉功能，可在低負載低温的情況下自動停轉散熱風扇。在我們的測試中，其在輸出功率達到500W前都是停轉風扇的，達到500W後風扇開始轉動，起始轉速在540RPM左右，會隨着負載以及電源內部温度的提升而提升，在輸出達到900W前風扇轉速都能維持在1000RPM以內，隨後轉速提升幅度有所增加，滿載時達到1800RPM的水平，有輕微噪音但對使用體驗影響很小。

電壓穩定性

獵金部落GAMING G11電源的輸出電壓是非常穩定的，三路主要輸出的電壓偏離度都在2%以內，電壓調整率方面更是值得稱讚，三路輸出均未超出1%，可以説是非常出色的表現。

輸出紋波

紋波和噪聲是電源直流輸出裏夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX12V 3.0規定，+12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峯-峯值）分別不得超過120mV、50mV、50mV。過高的紋波會干擾數字電路，影響電路工作的穩定性。

我們使用數字示波器在20MHz模擬帶寬下按照Intel規範給治具板測量點處並接去耦電容，對電源進行滿載紋波的測量，以低頻下的紋波峯峯值作為打分基準。

獵金部落GAMING G11電源在100%滿載時的+12V、+5V、+3.3V低頻紋波為35mV、15mV和16mV，超載至120%後，三路輸出的紋波都小幅度的提升至46mV、18mV和20mV，仍然維持在優秀水準，可見電源的紋波抑制能力還是很不錯的。

交叉負載

交叉負載測試項目我們按照Intel ATX 3.0和SSI EPS12V 2.92電源設計指導的要求，制定出1100W電源交叉負載圖表。

值得注意的是，我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點，分別是交叉負載框裏的左下、左上、右上和右下角四個點。

這四個點的意義分別為：

左下角（A點）：整機最小負載；
左上角（B點）：輔路最大負載、12V最小負載，例如多個機械硬盤同時啟動的情況；
右上角（C點）：輔路最大負載、整機滿載；
右下角（D點）：12V最大負載、輔路最小負載，例如使用單個固態硬盤運行3D遊戲的情況；

測試點的X座標表示總的+12V的輸出功率，Y座標表示+5V和+3.3V的輸出功率之和。

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為 ±5% 。

獵金部落GAMING G11電源在+5V和+3.3V輸出上使用了DC to DC設計，這個設計在交叉負載（拉偏測試）中是比較有利的，因此其三路輸出在偏載的情況下並未出現明顯的電壓偏離現象，+12V、+5V與+3.3V輸出的偏離度在各項測試中都維持在2%以內。

保持時間

掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是 +12V、+5V和Power-OK（Power-Good）信號的保持時間 。

SSI EPS12V 2.92服務器電源設計指導中對輸出電壓保持時間的要求是電源在 75%的負載下保持時間應該大於18ms，而Power-OK信號的保持時間要求是大於17ms 。

掉電保持時間如此受關注，是因為其很大程度上關係到硬件的壽命，Power-OK保持17ms意味着面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬件能夠做出應急處理，比如機械硬盤的磁頭歸位 、SSD的掉電保護。

獵金部落GAMING G11電源的保持時間是在75%負載（DC輸出825W）的情況下測得。

對於+12V和+5V，合格的標準是保持時間等於或者大於18ms，Power-OK（或者稱PG，Power-Good）時間應該等於或者大於17ms。獵金部落GAMING G11電源的+12V保持時間為21.2ms，+5V為25.6ms，Power-OK為20.1ms，三項保持時間全部達標。

按照我們目前的評分標準，獵金部落GAMING G11電源的超能指數為90.78分，屬於頂尖級別的電源產品，適合對電源性能有一定追求的玩家選擇。

獵金部落GAMING G11電源擁有1100W的高功率，而且整體表現優秀，尤其是輸出電壓方面的表現，已經可以説是達到了旗艦級的水平，轉換效率的實際表現也是要高於80Plus 230V EU金牌認證的水平，模組線材用上尼龍編織包線也讓電源具備了良好的質感，再加上其具備ATX 3.0的相應素質，這可以稱得上是高端平台的理想搭檔。

當然如果要吹毛求疵的話，我們認為GAMING G11電源其實還有可以做得更好的地方，例如保持時間方面雖然達標但餘量不多，如果把這部分補足，電源的評價也會隨之提升，這裏就看廠商自己的取捨了。

目前獵金部落GAMING G11電源的定價是人民幣999元，按照每瓦單價計算的話還不到1元/瓦，還可以享受7年質保，作為高性能的高功率ATX 3.0電源來説，這個價格真的頗具誠意，只要它在你的預算範圍內，那就絕對值得入手。

√ 優點：

- 80Plus 230V EU金牌認證
- 全模組接口設計，配置尼龍編織網線材
- 輸出電壓穩定
- 輸出紋波低
- 支持風扇智能啟停
- 提供7年質保
- 每瓦單價不到1元

X 缺點：

- 無明顯缺點
