蘋果M1和A14內核分析照片:同樣的架構、不同的設計目標

當蘋果首次公佈M1芯片的時候,很多人都非常好奇,它與A14芯片在設計上會有怎麼樣的差異。因為這兩款芯片在架構上的特點都非常地相似,而且都是採用台積電的5nm工藝生產。

近日,半導體分析公司 TechInsights公佈 了兩款處理器的內核分析照片,簡單地介紹了兩者之間的區別和變化。

圖:M1

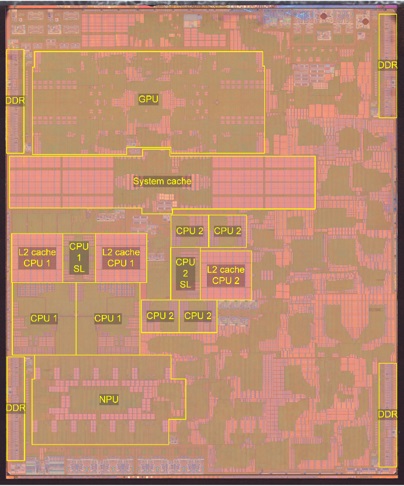

圖:A14

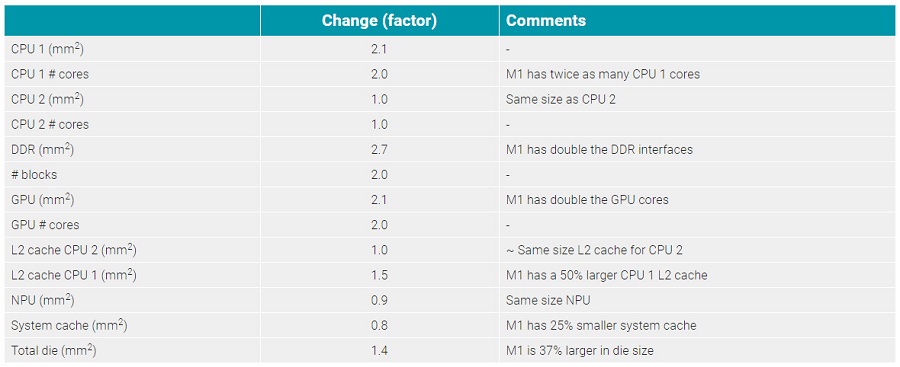

M1芯片擁有4個性能核心和4個能效核心,CPU總共有8個核心。A14比M1少兩個,CPU僅有6個核心,其中有2個性能核心和4個能效核心。M1芯片的GPU核心和內存通道數是A14芯片的兩倍,不過NPU核心數是一樣的。同時M1還加入了A14上沒有的一些功能模塊,包括T2安全芯片和其他功能的主控芯片,例如DisplayPort輸出、Thunderbolt接口、USB 4.0等,這些額外增加的功能使得M1芯片的尺寸比A14芯片要大37%。

實際上TechInsights的逆向工程分析人員也無法識別M1芯片的所有模塊,儘管大家都知道A14和M1具有眾多專用的模塊,用於處理類似媒體編碼/解碼這樣特定的任務。考慮到M1模具照片上無法確定的部分至少有三分之一,蘋果很可能在其中內置了更多自定義模塊,只是我們不知道而已。

總體來説,M1 SoC是A14 Bionic的改進,專門針對小型筆記本電腦和緊湊型主機設計的,對眾多需要的功能進行了優化設計。 這説明了蘋果在設計上已經爐火純青,採用的方案非常合理,而且對於製造成本的控制很有效。
