代碼確認Alder Lake支持PCI-E 5.0,這回要Intel首發了?

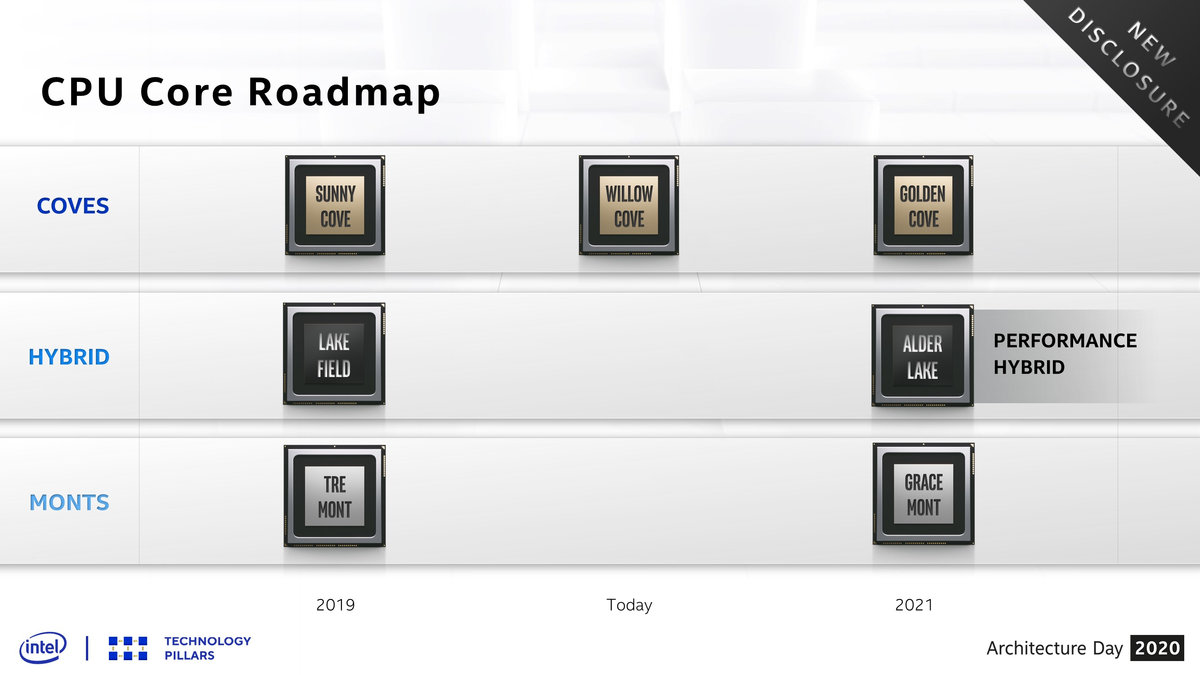

Intel的第12代酷睿處理器Alder Lake最近流出的消息挺多的,昨天才報道過一顆低頻的Alder Lake-S的跑分,今天又有關於Alder Lake-P的消息,這裏説明一下,Alder Lake-S是面向桌面平台的,而Alder Lake-P則是面向移動平台,兩者在核心數量、核心規模以及I/O方面是有一定區別的,此外還有個面向超低壓平台的Alder Lake-M。

其實很早之前就説Intel會在12代的Alder Lake上提供對DDR5以及PCI-E 5.0的支持,不過這些一直都沒有實錘的消息,現在 Coreboot 上的開源代碼證實了這一點,Alder Lake-P處理器提供一條PCI-E 5.0 x8通道和兩條PCI-E 4.0 x4通道,而這些通道都是不支持拆分的,所以別指望把PCI-E 5.0拆分成兩條x4或者把兩條PCI-E 4.0 x4合成一條x8。

雖然説PCI-E 5.0 x8聽起來好像不太夠的樣子,但是它的帶寬已經等於PCI-E 4.0 x16了,帶寬有32GB/s,而且現在筆記本上大部分顯卡都是工作在PCI-E 3.0 x8的通道上,甚至用x4接口的也有,所以這並不是問題。而面向桌面市場的Alder Lake-S應該會提供完整的PCI-E 5.0 x16。至於那兩條PCI-E 4.0 x4則應該是給SSD使用的。

目前已經知道的是Alder Lake-P最多有6個大核8個小核,配備GT2級別的核顯,最多96組EU,而Alder Lake-S則最多8個大核8個小核,配備GT1級別的核顯,最多32組EU,均支持PCI-E 5.0和DDR5。

AMD在去年發佈Zen 2架構時首發了PCI-E 4.0,如果Intel這邊一切順利的話明年內應該會先發布移動版的Alder Lake處理器,屆時PCI-E 5.0將會由Intel首發,畢竟2021年AMD是應該不會發AM5平台的。
