AMD的下一代Zen 5架構鋭龍移動處理器代號為Strix Point以及一個巨大的APU——Strix Halo，當中Strix Point已經確定會在今年年內推出，而Strix Halo還不確定，可能是今年，也有可能在明年的CES上推出，它擁有多達16個Zen 5 CPU內核和40個RDNA3+ CU的GPU，是發燒級的筆記本電腦處理器。

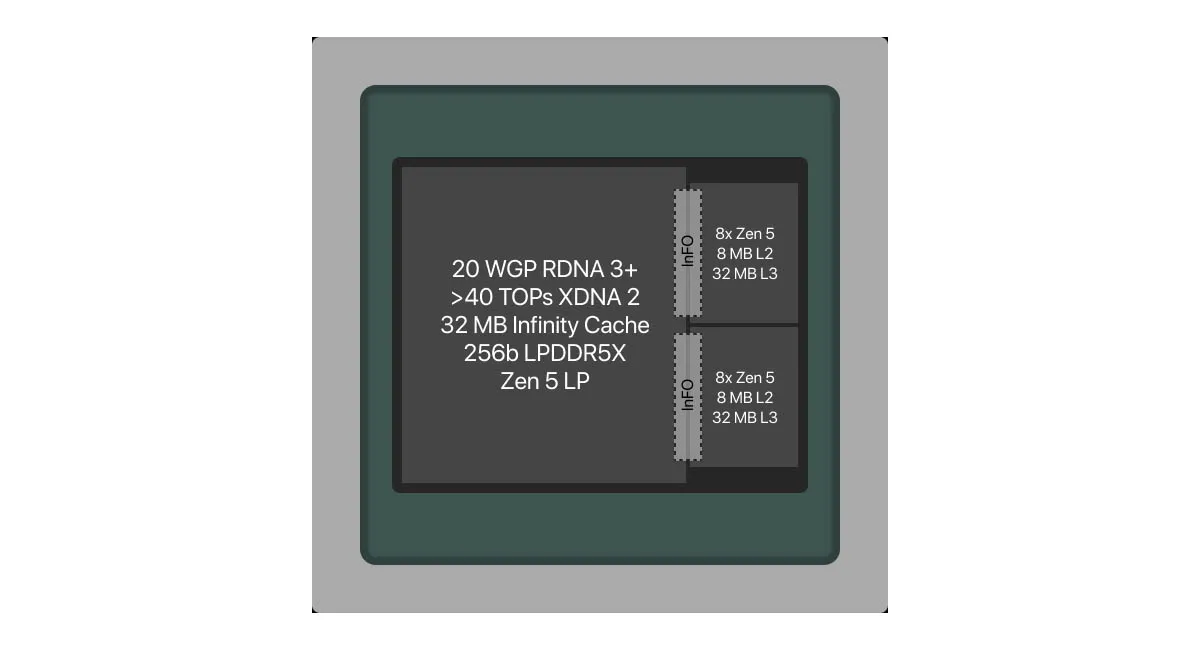

@ Olrak_29 放出了Strix Point的渲染圖，這個APU採用MCM設計，共有三顆芯片，有兩個CCD和一個GCD，Zen 5架構每核心擁有1MB的L2緩存，每個CCD擁有8個核心，32MB L3緩存，所以一共有16MB L2緩存和64MB L3緩存，兩個CCD使用IF總線與GCD相連。

IOD被GCD所取代，實際上它也算是個整合了較大規模核顯的IOD，它的芯片面積非常大，比兩個CCD大得多，它除了整合了40組CU的RDNA3+架構GPU外，還有算力超過40 TOPS的XDNA 2架構NPU，32MB MALL Cache，還有256位的LPDDR5x內存控制器，而且可能還配備了Zen 5 LP核心。

目前的RX 7600 XT也只有32組CU，Strix Halo上這個40組CU的核顯規模可以説相當巨大，但它並沒有想遊戲主機SoC那樣直接使用GDDR6作為內存，而是使用LPDDR5x，最高頻率8000MHz，但對於現在的GPU來説帶寬還是太低了，所以加入了32MB MALL Cache來緩解內存帶寬不足的問題。

從此前曝光的信息來看，Strix Halo的標準TPD應該是70W，廠商可以根據設備的散熱設計進行改動，最高可以把CPU TPD調到130W以上，採用FP11平台，支持DP2.1和UHBR20視頻輸出。
