早前九州風神通過PLD系列產品將ATX 3規格電源推向入門級市場，既符合未來需求也能保持較低的價位，可謂皆大歡喜。當然這實際上只是九州風神新品計劃的一部分，他們不僅希望入門級市場也能用上ATX 3規格電源，同時也希望主流級別價位的市場能夠獲得性能更強產品，為此九州風神推出了PQG黃金統治者系列電源。

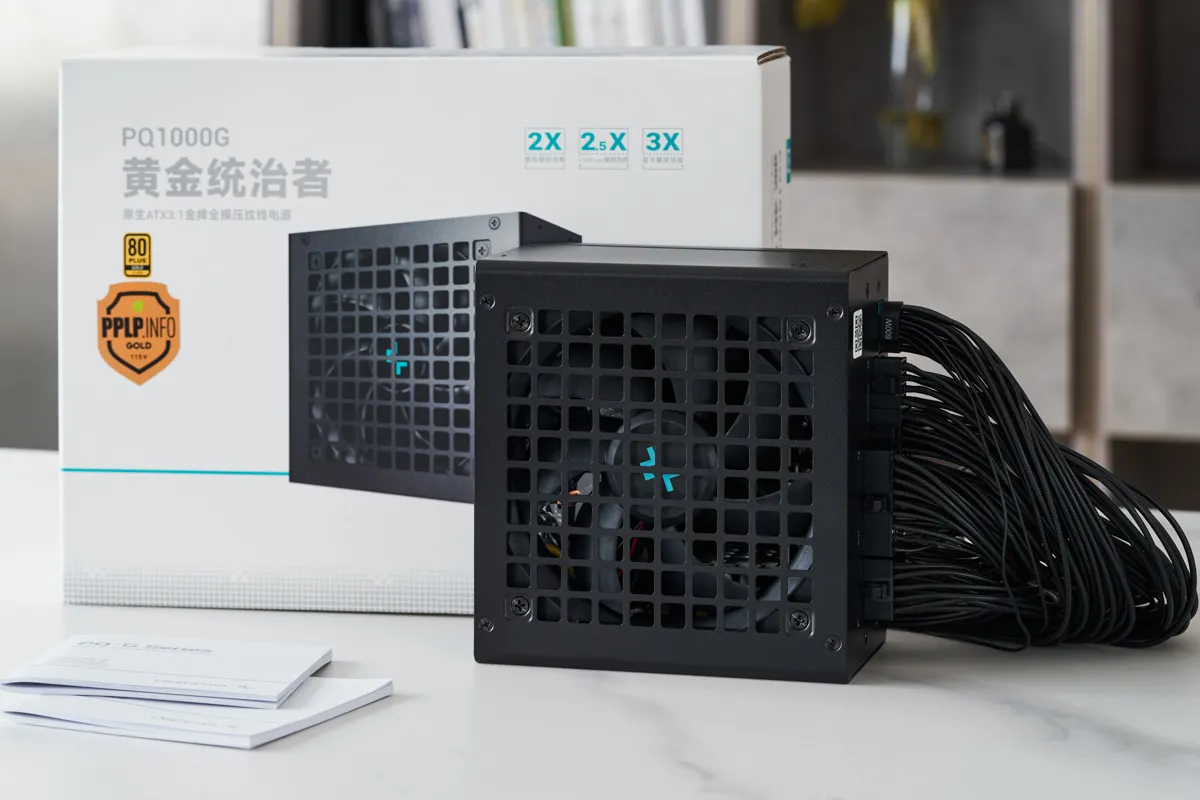

按照九州風神的計劃，PQG黃金統治者系列電源的首發有PQ650G、PQ750G、PQ850G、PQ1000G和PQ1200G共計5款，其中PG1000G就是對應1000W額定功率的產品，標配600W功率的12V-2x6接口，基於ATX 3規格打造並獲得了PPLP GOLD星級，意味着其在負載調節、紋波控制、效率、瞬時響應、噪音、保持時間等綜合性能上會有不錯的表現，更重要的是電源售價僅為599元且享受10年質保服務，可以説是具備了“讓人無法拒絕的性價比”。

九州風神黃金統治者PQ1000G電源基本規格：

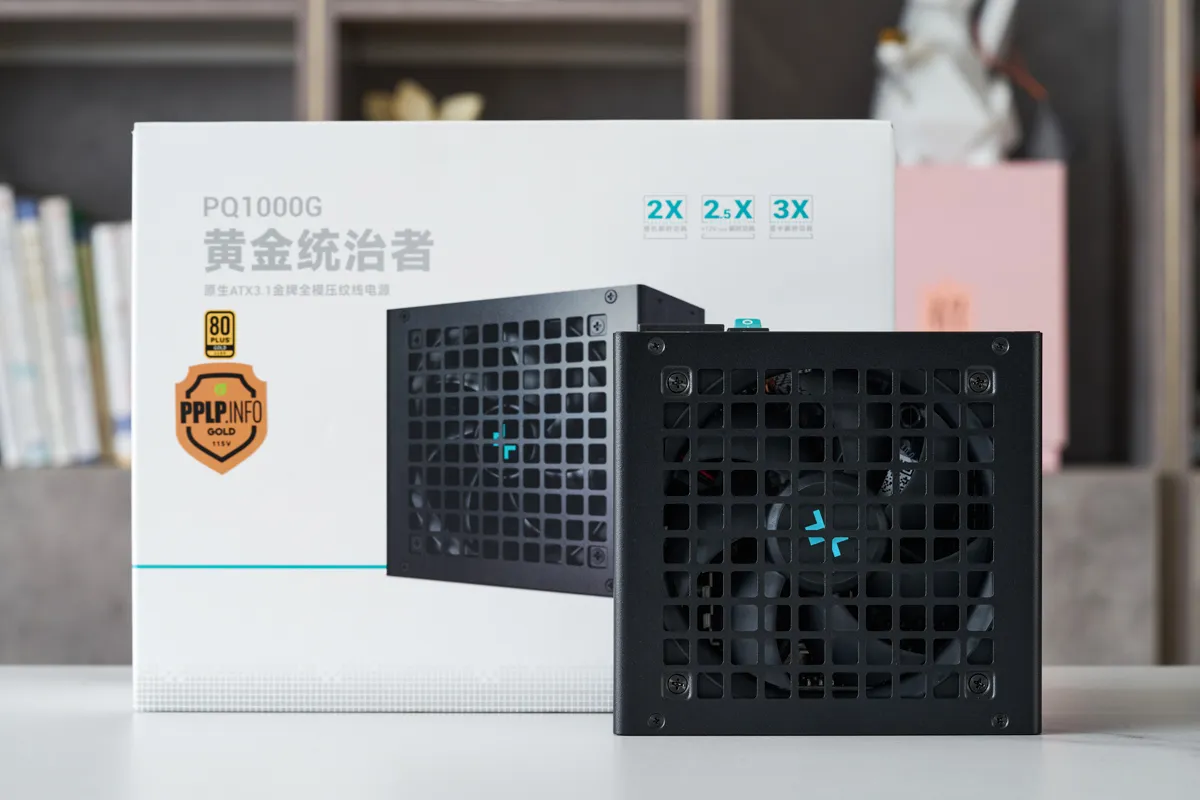

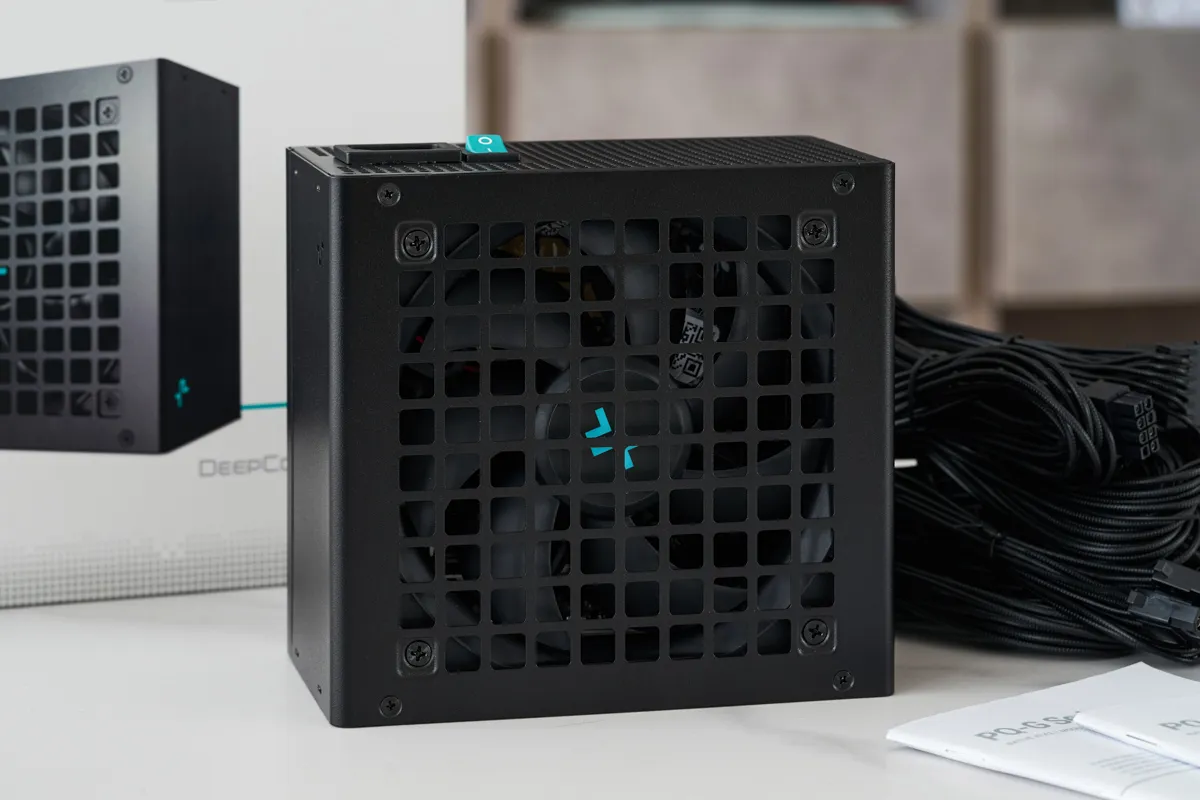

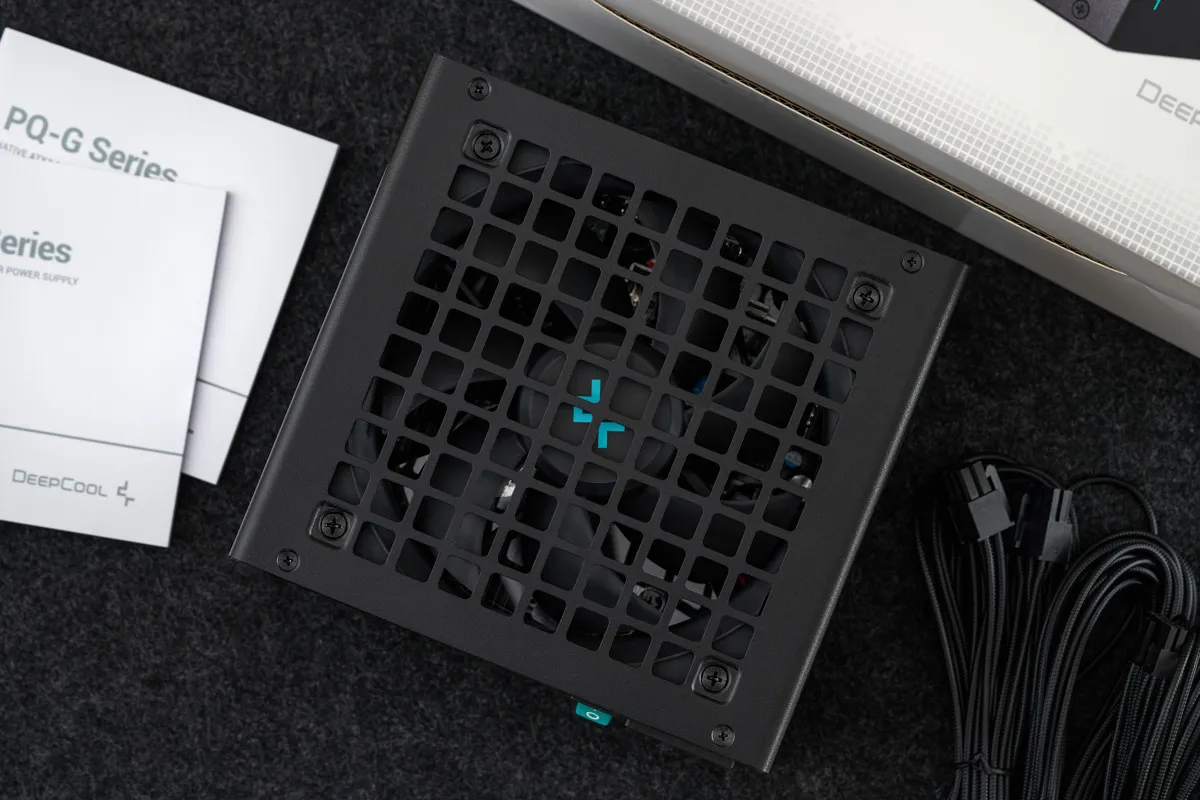

九州風神PQ1000G電源採用經典的黑色主體並以綠色作為點綴的設計，電源頂蓋與風扇格柵一體化，格柵的鏤空面積比較大，可為電源提供良好的散熱環境，但相對地落入異物的可能性也會有所增加。透過格柵可以看到風扇中央以綠色的九州風神LOGO作為點綴，有一種穩健中帶點清新的感覺。

電源尺寸為140 * 150 * 86 mm，屬於標準ATX規格，因此對於ATX機箱來説基本不存在安裝兼容性問題。電源側面點綴有綠色的九州風神LOGO，AC輸入部分也配置了綠色的開關，這些都是九州風神電源產品的標準搭配，可以進一步提升產品的識別度。

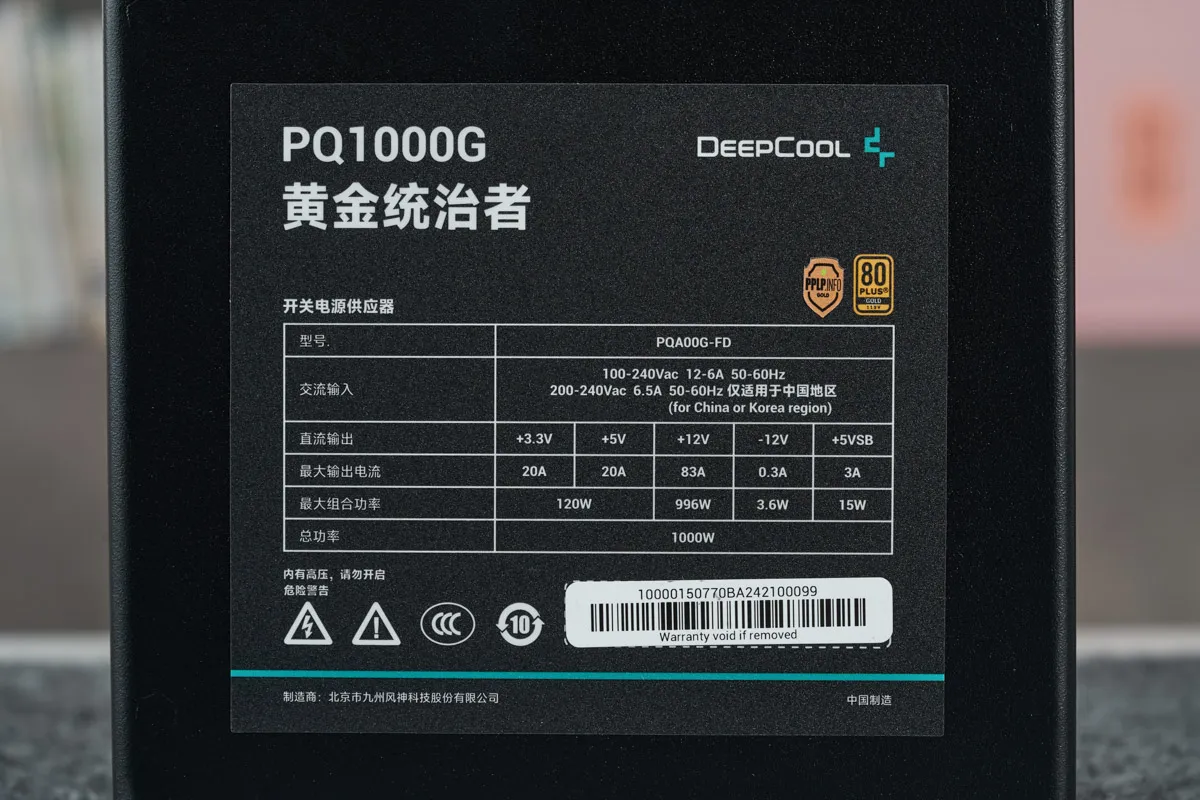

除了PPLP GOLD星級，九州風神PQ1000G電源也通過了80Plus金牌認證，其採用主動式PFC+半橋LLC諧振+同步整流+DC-DC結構，+12V的額定輸出電流為83A，+5V與+3.3V均為20A額定輸出電流，聯合輸出功率為120W。

電源採用了120mm直徑的7扇葉FDB軸承風扇，雖然沒有加入智能啟停功能，但依然支持温控調速，以達到運行噪音與散熱效能之間的良好平衡。

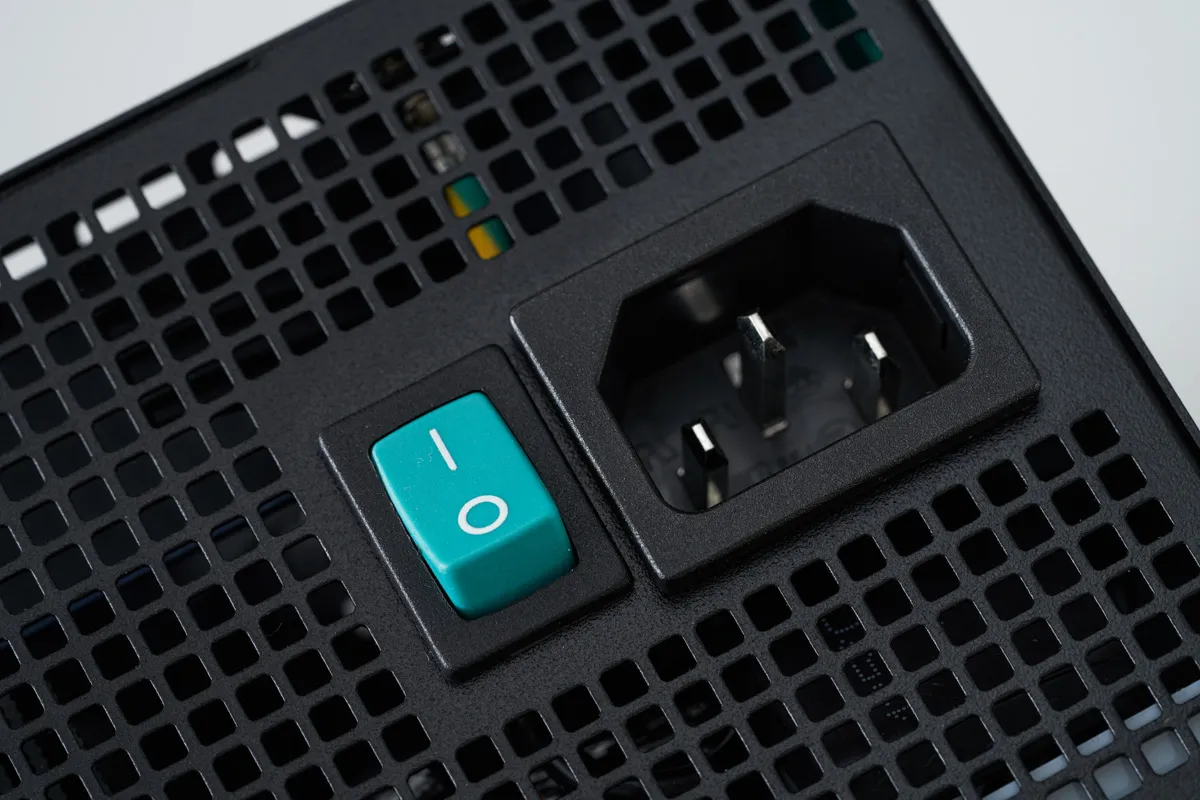

綠色的AC輸入開關已經成為了九州風神電源產品的標誌性設計

電源的模組線均為壓紋線材，其中24pin主供電接口模組線的長度為600mm，4+4pin CPU供電接口模組線長度為700mm，6+2pin PCI-E供電接口模組線材長度為600mm，12V-2x6接口模組線長度則為650mm，SATA供電接口以及D型4pin供電接口的模組線的長度均為450+120+120+120mm，可以滿足多數平台的使用需求。

除了SATA供電接口以及D型4pin供電接口的模組線材，其餘線材均為單一接口設計，但由於電源本體提供了6個8pin模組接口與4個6pin模組接口，因此即便接上全部模組線材，電源仍然有1個8pin和1個6pin模組接口留待玩家自行擴展，只是電源標配的接口數量實際上已經可以滿足絕大部分平台的使用需求，要用到“自行擴展”的可能性其實並不高。

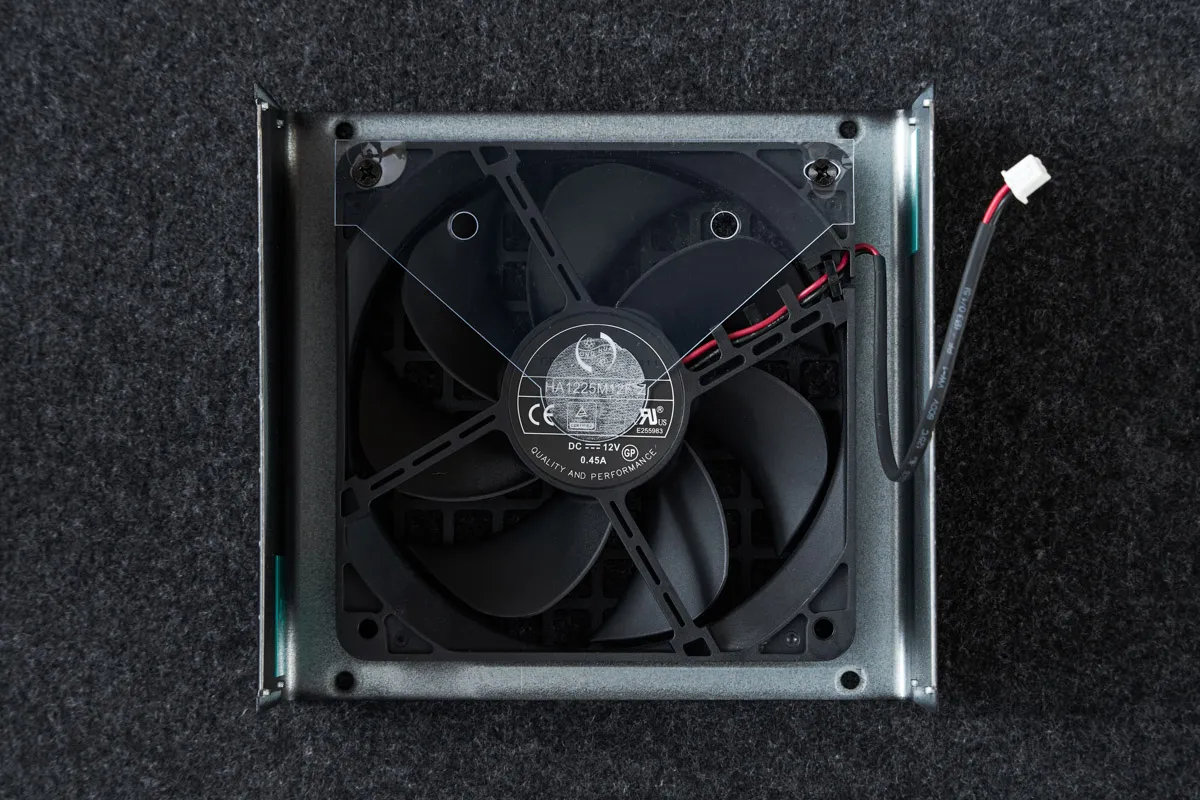

電源採用來自鴻華的120mm直徑散熱風扇，型號為HA1225M12F-Z，規格為DC12V 0.45A，實測最高轉速達到1900RPM。風扇軸承是來自TPI東培的FDB軸承，相較普通款的FDB軸承，在長時間使用後的穩定性以及噪音上會有明顯優勢。九州風神表示，TPI東培的FDB軸承也是他們家散熱器產品的指定軸承，儘管成本較高，但是為玩家帶來更好的使用體驗才是他們首先需要考慮的。

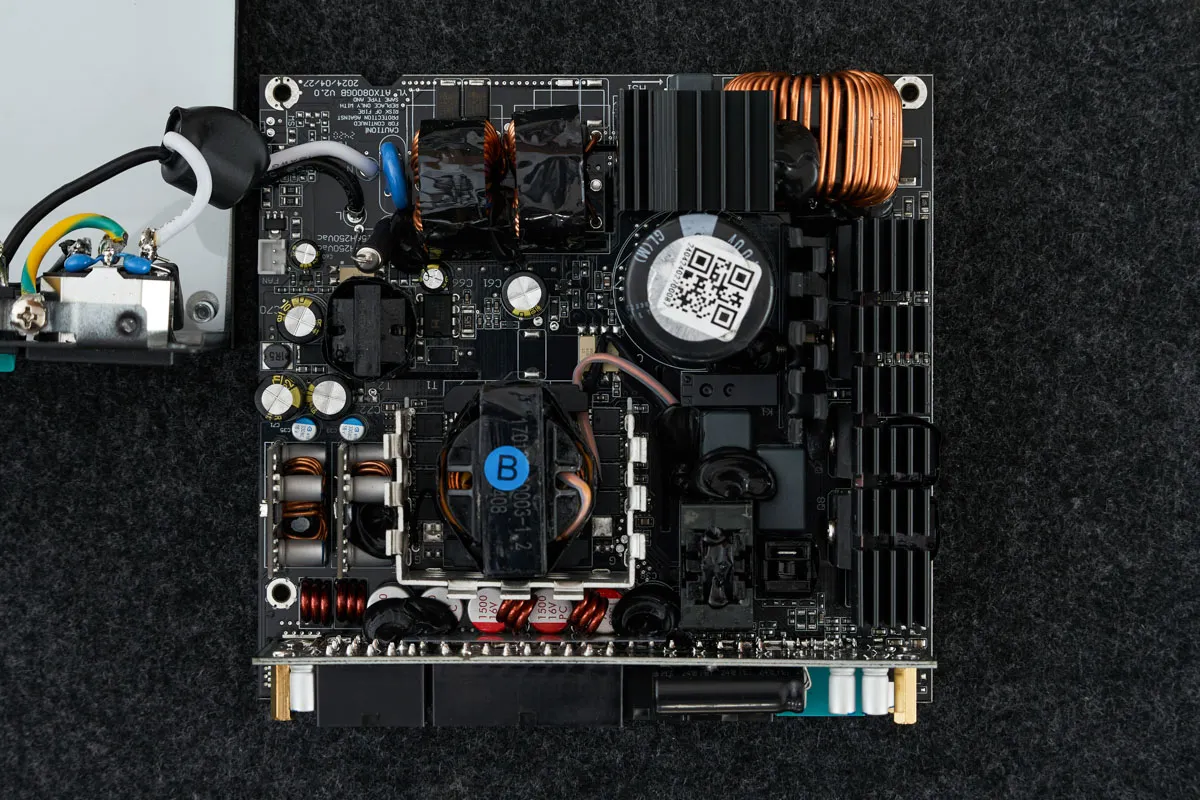

九州風神黃金統治者PQ1000G電源基於主動式PFC+半橋LLC諧振+同步整流+DC-DC結構打造，除了AC輸入端有使用導線外，其餘部分均採用無線纜的直插式PCB設計，主要元器件都佈置在PCB的正面，內部結構可以説是非常整潔，各個組成部分一目瞭然。

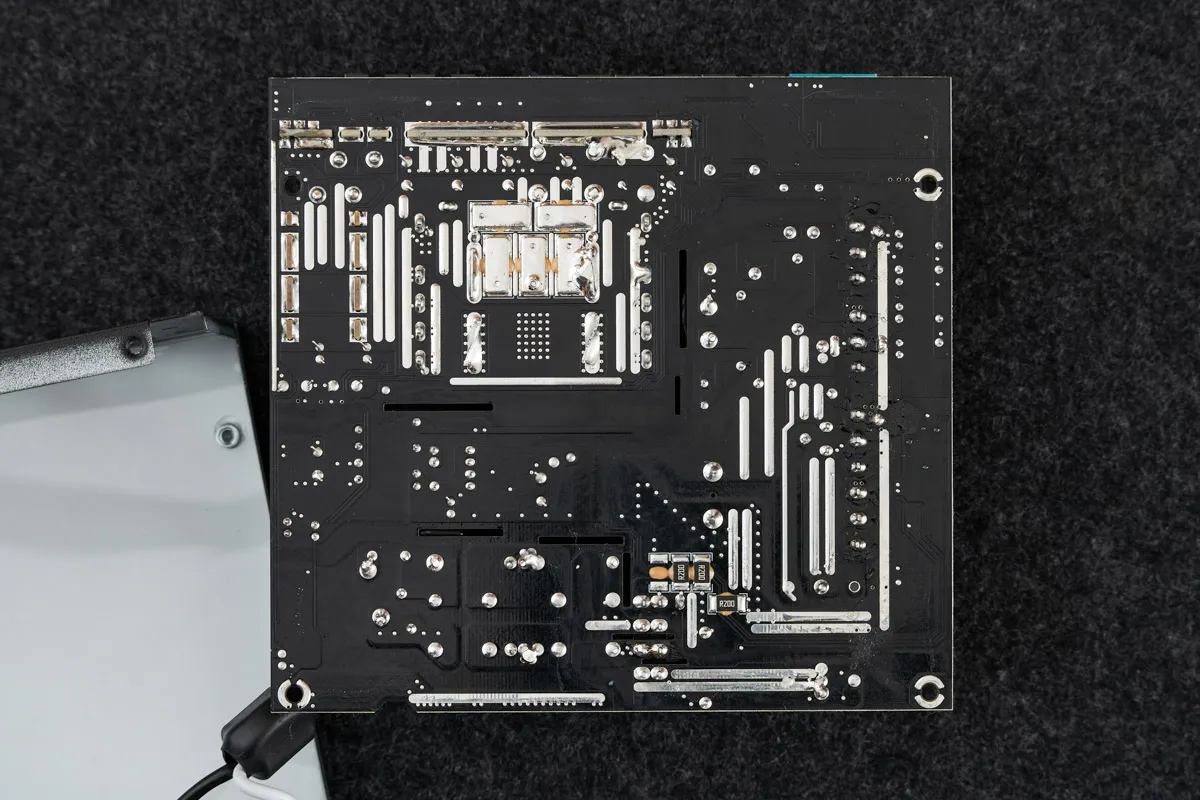

主PCB背面的元器件非常少，只有寥寥幾個電阻

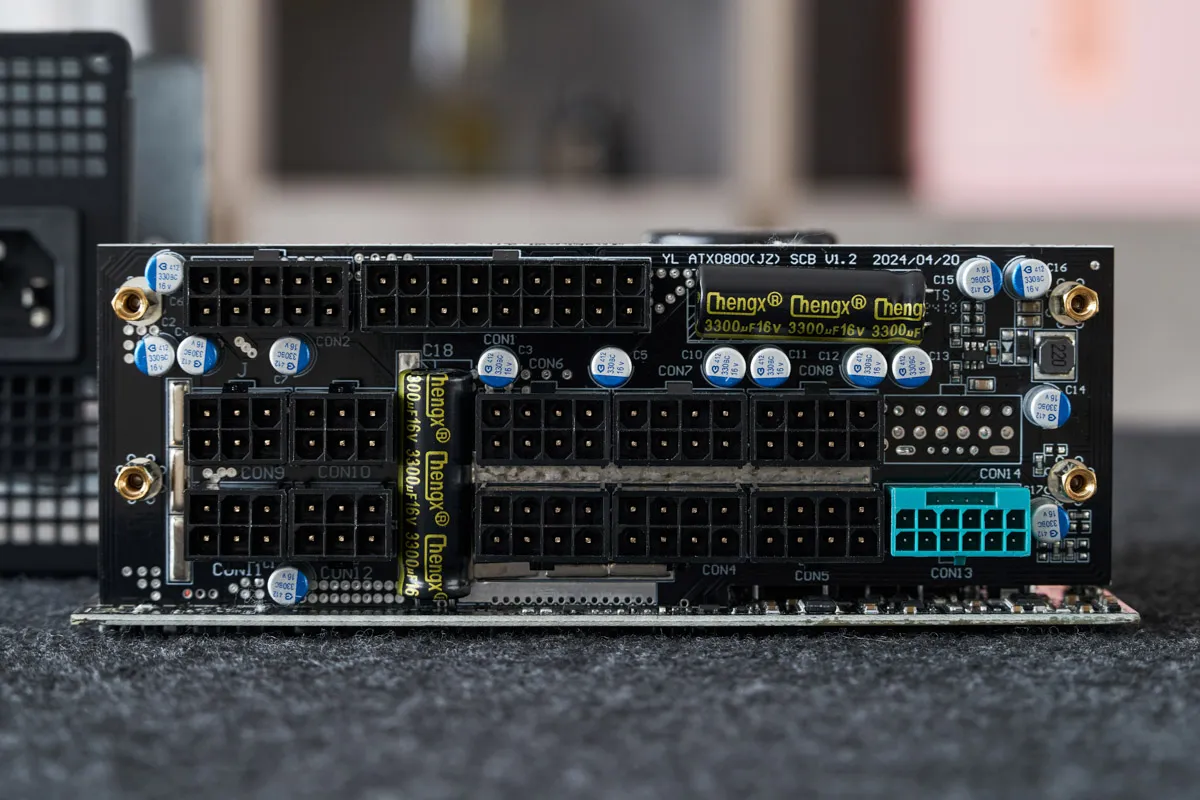

模組PCB配置有固態電容進行輸出濾波，另有兩個3300μF電容也藏在此處

電源具備完整的EMI電路，NTC具備獨立繼電器，位置是在PFC開關管的旁邊；主電容1個尼吉康的電解電容，規格分別為400V/820μF/105℃；2個整流橋為背靠背排列，共用1塊散熱片；2個PFC開關管與2個主開關管共用散熱片，PFC二極管則使用獨立散熱片；電源的主變壓器直連+12V同步整流，後者在PCB上有散熱片進行輔助散熱；+5V與+3.3V則採用DC-DC設計，具有獨立PCB，使用固態電容作為輸出濾波。

九州風神PQ1000G電源用料規格如下：

靜態均衡負載與ATX 3.1驗證

九州風神PQ1000G電源額定功率為1000W，在115Vac與230Vac輸入電壓下的OPP過功率保護分別為1659W和1750W，相當於是額定功率的165.9%和1750%，預留的功率空間非常充足，+12V、+5V與+3.3V的OCP過電流保護功能均正常工作，電壓表現與轉換效率表現在同級產品中均為優秀水準。

動態負載方面，無論是10kHz高頻又或者是低頻50Hz下，九州風神PQ1000G電源的各路輸出都能很好地控制峯值電壓，其中3.3V低頻動態會有輕微的電壓過沖情況，但是從幅度上來看可以視為測試誤差，因此這部分無須作扣分處理。

而在ATX 3規格驗證上，目前業內比較重視的參數主要是2%輕載輸出的轉換效率，以及在120%、160%、180%、200%瞬時動態輸出下的峯值功率表現。經測定九州風神PQ1000G電源在2%輕載也就是20W輸出時，115Vac與230Vac輸入電壓下轉換效率可以達到69%和71%的水平，動態峯值功率的測試也全部通過，基本可以判定此款電源是具備ATX 3相關素質的。

轉換效率

九州風神PQ1000G電源的整體效能達到了PPLP GOLD星級，在230Vac輸入環境下，其輸出50W功率時的轉換效率在79%左右，輸出100W時轉換效率達到85%，半載輸出效率超過92%，滿載轉換效率有91%以上的水平，整體平均效率超過91%；在115Vac輸入下最高轉換效率超過90%，滿載效率為89%左右，平均轉換效率超過89%，

待機效率

按照目前PC電源行業的常用標準，+5VSb待機在100mA/250mA/1A的負載下轉換效率需要高於50%、60%、70%，空載待機功率小於1W。在這方面九州風神PQ1000G電源表現很不錯，空載待機輸入為0.09W，轉換效率能達到較高水準，輸出電壓均在達標範圍內。

電壓穩定性

在靜態均衡負載的狀態下，九州風神PQ1000G電源的電壓偏離率可以控制在2%以內，而電壓調整率則能在230Vac輸入下做到不超過1%的水準，115Vac輸入下也只有+3.3V輸出的電壓調整率是略超1%，從整體表現來看是非常可靠的。

輸出紋波

紋波和噪聲是電源直流輸出裏夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX 3.1規定，+12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峯-峯值）分別不得超過120mV、50mV、50mV。

我們使用數字示波器在20MHz模擬帶寬下按照Intel規範給治具板測量點處並接去耦電容，對電源進行滿載紋波的測量，以低頻下的紋波峯峯值作為打分基準。

九州風神PQ1000G電源在+12V、+5V、+3.3V滿載低頻紋波為27mV、25mV和19mV水平，符合ATX 3.1要求，在同級別產品也是很不錯的表現。

交叉負載

交叉負載測試項目我們基於Intel ATX 3.1和SSI EPS12V 2.92電源設計指導的要求制定，但需要值得注意的是我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點作為評估項目，另有3個拉偏項目則作為參考數據，不納入最終評分。

這7個點的意義分別為：

A：整機最小負載；
B：輔路最大負載、12V最小負載，例如多個機械硬盤同時啟動的情況；
C：輔路最大負載、整機滿載；
D：12V最大負載、輔路最小負載，例如使用單個固態硬盤運行3D遊戲的情況；
E：12V負載拉偏，其餘為0A輸出；
F：5V負載拉偏，其餘為0A輸出；
G：3.3V負載拉偏，其餘為0A輸出；

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為 ±5% 。

九州風神PQ1000G電源在+5V和+3.3V輸出上使用了DC to DC設計，這個設計在交叉負載（拉偏測試）中是比較有利的，+12V、+5V、+3.3V輸出在拉偏負載的情況下，電壓偏離度都依然控制在3%之內，在同級產品中表現優秀。

保持時間

掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是 +12V、+5V、+3.3V和Power-OK（Power-Good）信號的保持時間 。

SSI EPS12V 2.92服務器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下DC輸出保持時間不小於18ms，Power-OK信號的保持時間不小於17ms；Intel ATX 3.1則是要求是電源在100%的負載下DC輸出保持時間應該不小於12ms，Power-OK信號的保持時間不小於11ms。

掉電保持時間如此受關注，是因為其很大程度上關係到硬件的壽命，Power-OK保持17ms意味着面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬件能夠做出應急處理，比如機械硬盤的磁頭歸位 、SSD的掉電保護。

九州風神PQ1000G電源的保持時間是在75%負載（DC輸出750W）和100%負載（DC輸出1000W）的情況下測得。

九州風神PQ1000G電源在75%負載下的PG/+12V/+5V/+3.3V保持時間分別為28.6ms、29.7ms、29.8ms和25.3ms，在100%負載下則分別為21.4ms、22.9ms、22.9ms和18.9ms，四項保持時間全部達標且留有足夠的餘量。

散熱風扇轉速

九州風神黃金統治者PQ1000G電源使用的是常規風扇温控調速，沒有加入智能啟停功能。在室温為27℃的條件下，其在50W輸出時風扇轉速在500RPM左右，後續會隨着輸出功率的增加而逐步提升，在輸出功率達到650W前都可以維持風扇轉速1000RPM以下的狀態，滿載時風扇達到1500RPM的水平，有輕微的風扇噪音但不會對試用體驗造成影響。

按照我們目前的評分標準，九州風神PQ1000G電源的常規性能超能指數為90.78分，ATX 3性能指數為93.48分，已經達到頂尖級電源水準，適合高端平台裝機使用。

九州風神PQ1000G電源屬於“黃金統治者”系列，言下之意就是“在金牌級別領域有很強的競爭力”，而從其綜合表現來看也確實有這樣的資格，PQ1000G電源的額定功率達到1000W，整體性能表現優秀且均衡，符合ATX 3要求且效能評估達到了PPLP GOLD星級，儘管定位在主流級市場，但依然用上了手感和質感都相當不錯的壓紋線，可以説是一款實際表現高於自身定位的產品。

而且對於消費者而言，九州風神PQ1000G電源的官方定價僅為599元，還提供有10年質保，顯然這個價格和售後是極具吸引力，搭配其實力表現更是進一步凸顯了性價比，對於希望能將裝機預算都花在刀刃上的玩家來説，九州風神PQ1000G可謂精打細算之後的理想選擇，稱呼一句“裝機首選”毫不為過。

√ 優點：

- 效能評估達到PPLP GOLD星級
- 全模組接口設計，配置壓紋式模組線
- 輸出電壓穩定
- 輸出紋波低
- 提供10年質保
- 售價599元，具有較高的性價比

X 缺點：

- 未提供風扇智能啟停功能
