英偉達創始人兼首席執行官黃仁勳在去年COMPUTEX 2024主題演講中已確認，下一代數據中心GPU架構名為“Rubin”，採用新的HBM4。在今天凌晨的GTC 2025大會上，英偉達更新了數據中心GPU路線圖，還公佈了下下一代數據中心GPU架構的名字，稱為“Feynman”。

據TomsHardware 報道 ，黃仁勳在活動上表示，基於Blackwell架構的B200實際上每個GPU有兩個芯片，這改變了NVLink拓撲，當前提供的解決方案B200 NVL72更應該是“NV144L”才對。接下來基於Rubin架構的解決方案上，英偉達就做了重新的命名和規劃，2026年下半年到來的將是Rubin NVL144，與Blackwell NVL72基礎設施直接兼容。

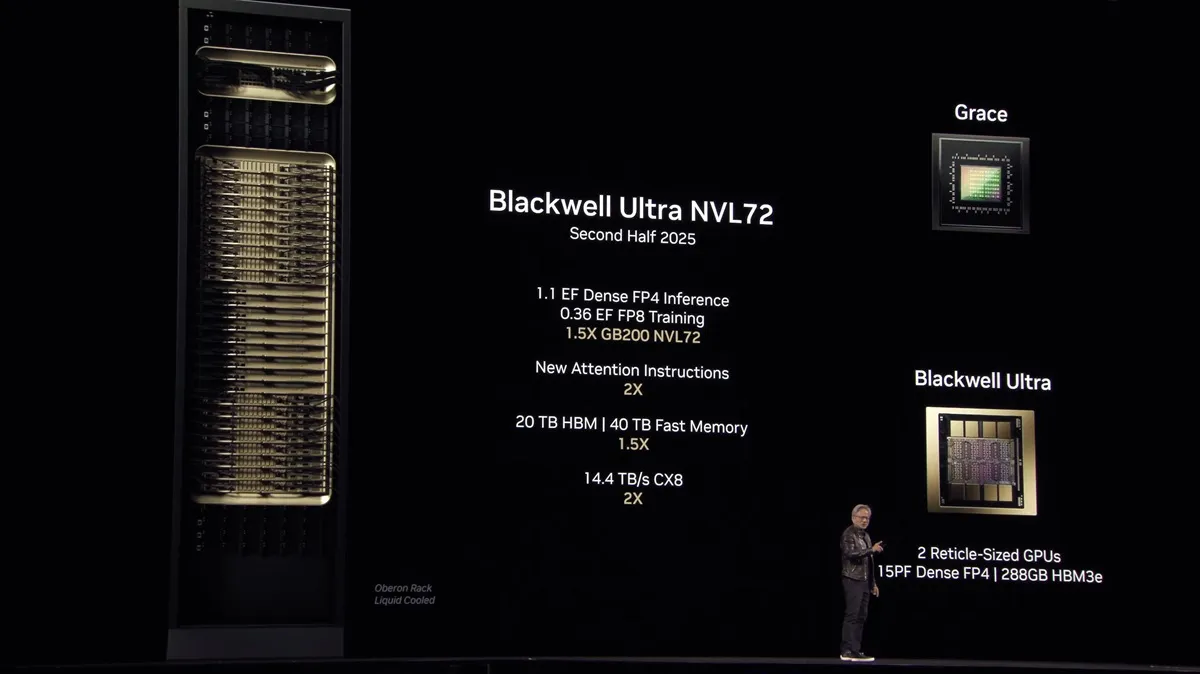

相比於Blackwell Ultra B300 NVL72，在同一配置數量下（144個GPU芯片），Rubin NVL144提供的FP4計算性能將從1.1 PFLOPS提升至3.6 PFLOPS。雖然每個GPU對應的顯存都是288GB，但是由於升級至HBM4，帶寬將從8TB/s提升至13TB/s。英偉達還會引入更快的NVLink，將總吞吐量提高一倍，達到260TB/s， 機架之前新的ConnectX-9鏈路將達到28.8TB/s。

Rubin產品線另外一個重要更新是升級了CPU，以Vera CPU取代了當前的Grace CPU。Vera將是一個相對小巧緊湊的CPU，擁有88個自定義Arm內核，共176線程，另外還具有一個1.8TB/s NVLink核心到核心接口，用於與Rubin GPU之間的連接。

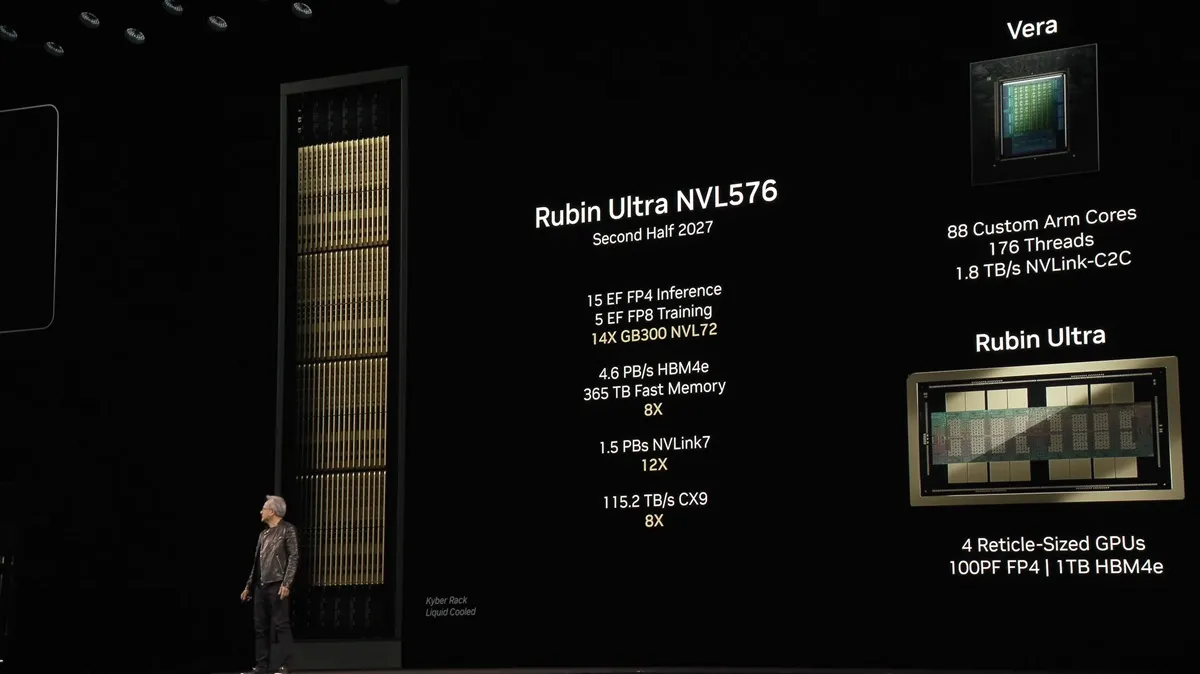

英偉達在2027年下半年還會推出Rubin Ultra，一方面保留了Vera CPU，另外一方面將對GPU做加強，更換至HBM4E，進一步提高性能表現。同時整個機架將被新佈局NVL576取代，也就是説一個機架規模解決方案內最多可以有576個GPU。這使得FP4推理計算性能飆升至15 ExaFLOPS，另外FP8訓練計算性能為5 ExaFLOPS，計算能力大約是Rubin NVL144的4倍。

進入2028年，英偉達會帶來名為“Feynman”的下下一代數據中心GPU架構，名字取自於著名物理學家Richard Phillips Feynman。
