愛國者（aigo）秉承着“為國民，造好物”的執念，在PC電源領域推出了星璨EV系列電源，該系列電源不僅擁有優秀的性能表現，而且憑藉着相對親民的定價獲得了很不錯的性價比，可以説是成功地將高端白金定位的產品帶到了主流市場。因此當星璨EV1200電源登場的時候，在各種意義上他都算是站在前輩的肩膀上，對他的期望自然也是更高。

愛國者星璨EV1200白金電源延續了此前星璨EV系列的設計，同樣擁有黑色與白色兩種配色版本，基於ATX 3.1規格開發，額定功率為1200W，採用全模組線材設計，目前市場定價為899元，提供有包括2年換新在內的10年質保服務。

愛國者星璨EV1200電源基本規格：

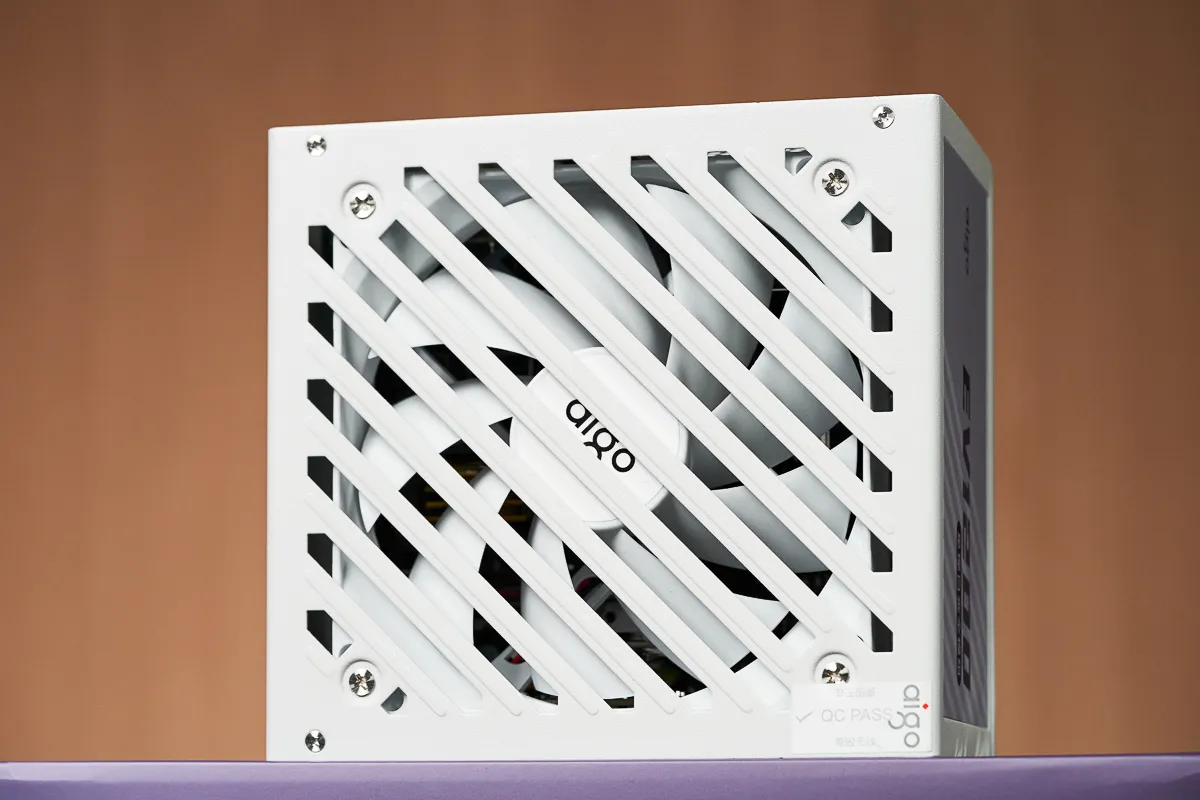

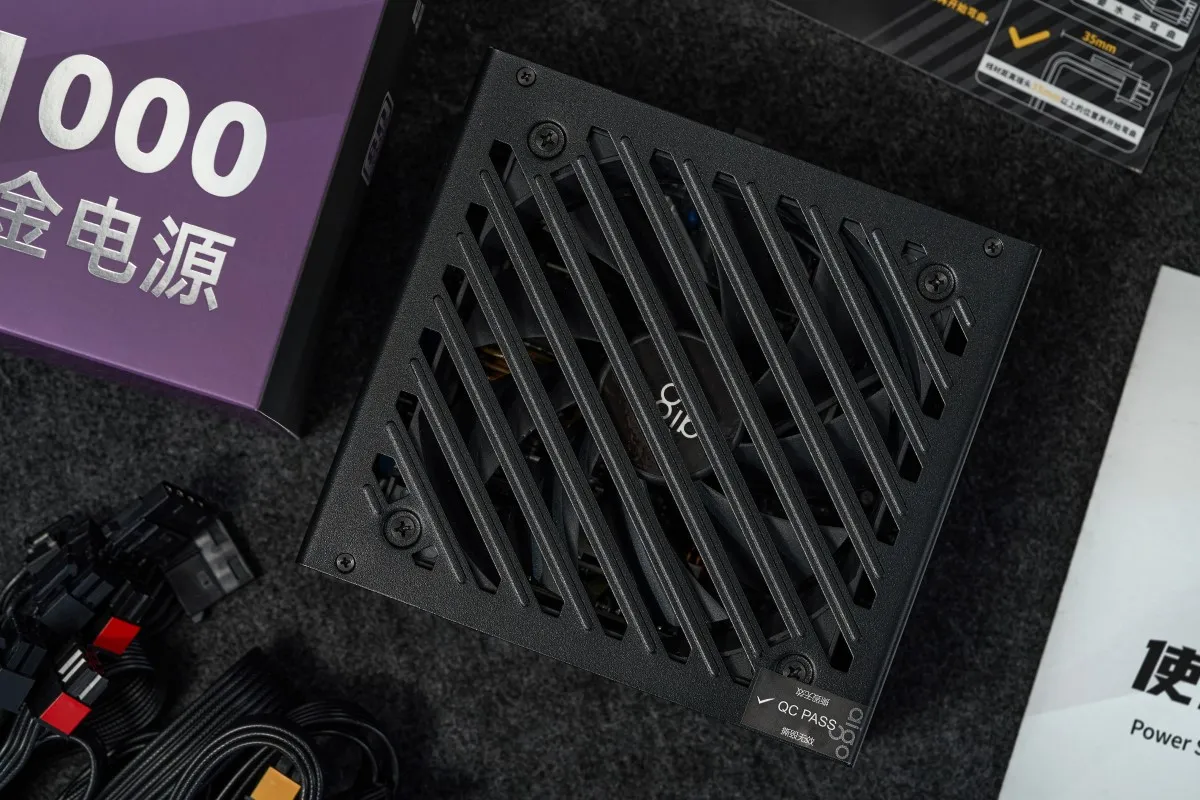

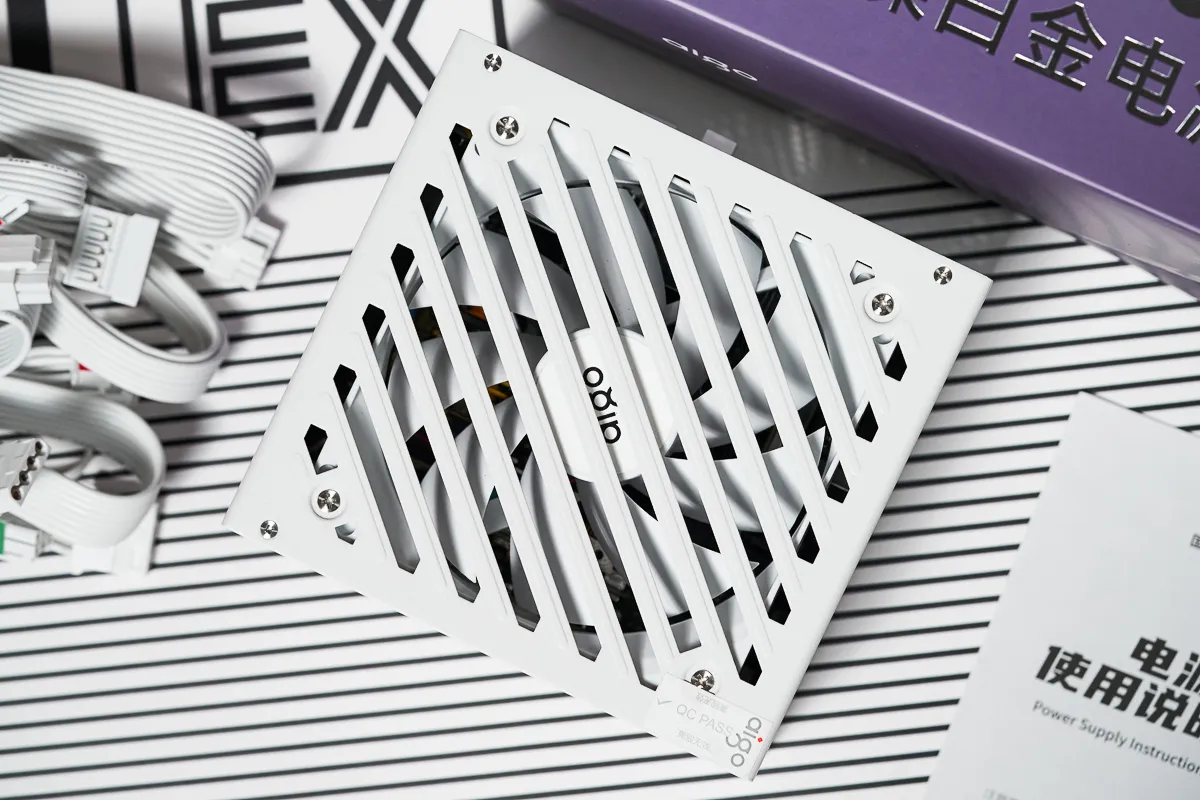

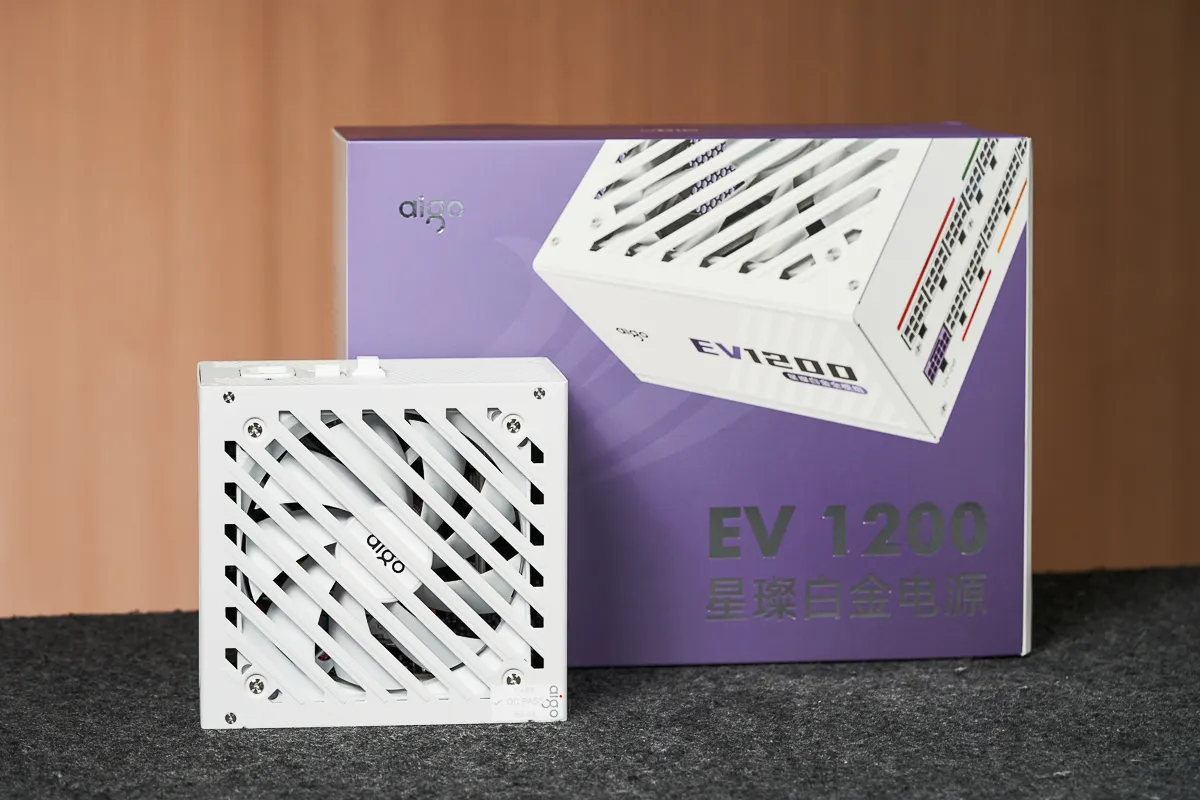

愛國者星璨EV1200白金電源有黑白兩種配色，這次評測的是白色版本，相較黑色版本其不僅電源本體與模組線材的配色改為白色，包裝上也是對應地從黑、銀、紫改為了白、銀、紫作為主要配色。電源頂蓋與風扇格柵仍然採用了一體化設計，長六邊形的風扇格柵設計有較多的鏤空面積，可進一步提高進風量，加強電源的散熱效果，電源風扇的軸心位置則貼有“aigo”的LOGO貼紙，進一步增強產品的品牌辨識度。

星璨EV1200白金電源採用9扇葉設計、120mm直徑的FDB動壓軸承風扇，支持智能啓停功能，可在輸出負載不超過額定功率30%的情況下，自動停轉風扇以確保電源擁有足夠低的運行噪音。同時電源也配置有一鍵風扇Boost功能，啓用後風扇會保持全速運行，適合在高強度功率輸出的環境下使用，同時愛國者表示，啓用Boost模式後，電源可實現120%額定功率的穩定運行。

電源尺寸為140*150*86mm，屬於標準尺寸的ATX電源，可以認為在ATX機箱中不存在安裝兼容性問題。同時電源採用了模組化線材設計，玩家可以根據自己的實際使用需求搭配模組線材，降低機箱內部的走線難度。

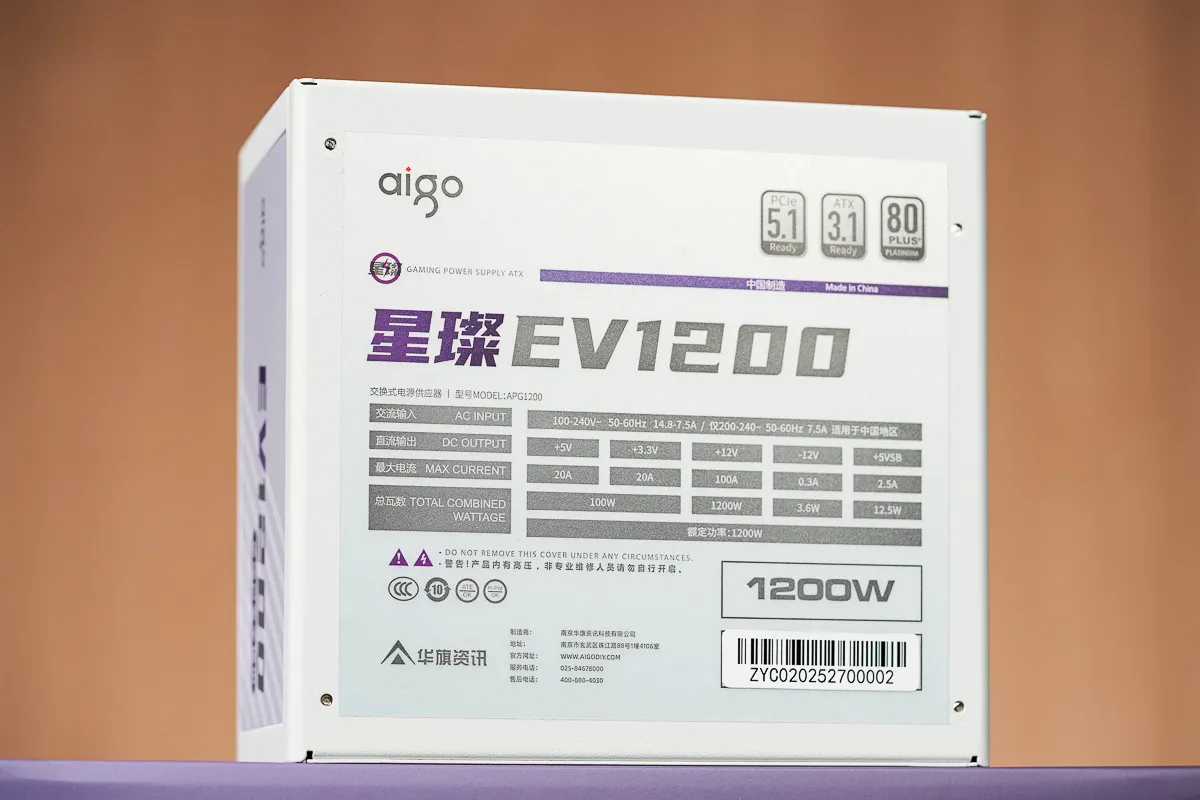

愛國者星璨EV1200白金電源的額定功率為1200W，其中+12V的額定輸出電流為100A，相當於1200W功率，+5V與+3.3V均為20A額定輸出電流，聯合輸出功率為100W，應對當前的旗艦平台是非常輕鬆的。同時電源還通過了80Plus鉑金認證並獲得了PPLP PLATINUM星級，性能上有充分的保障。

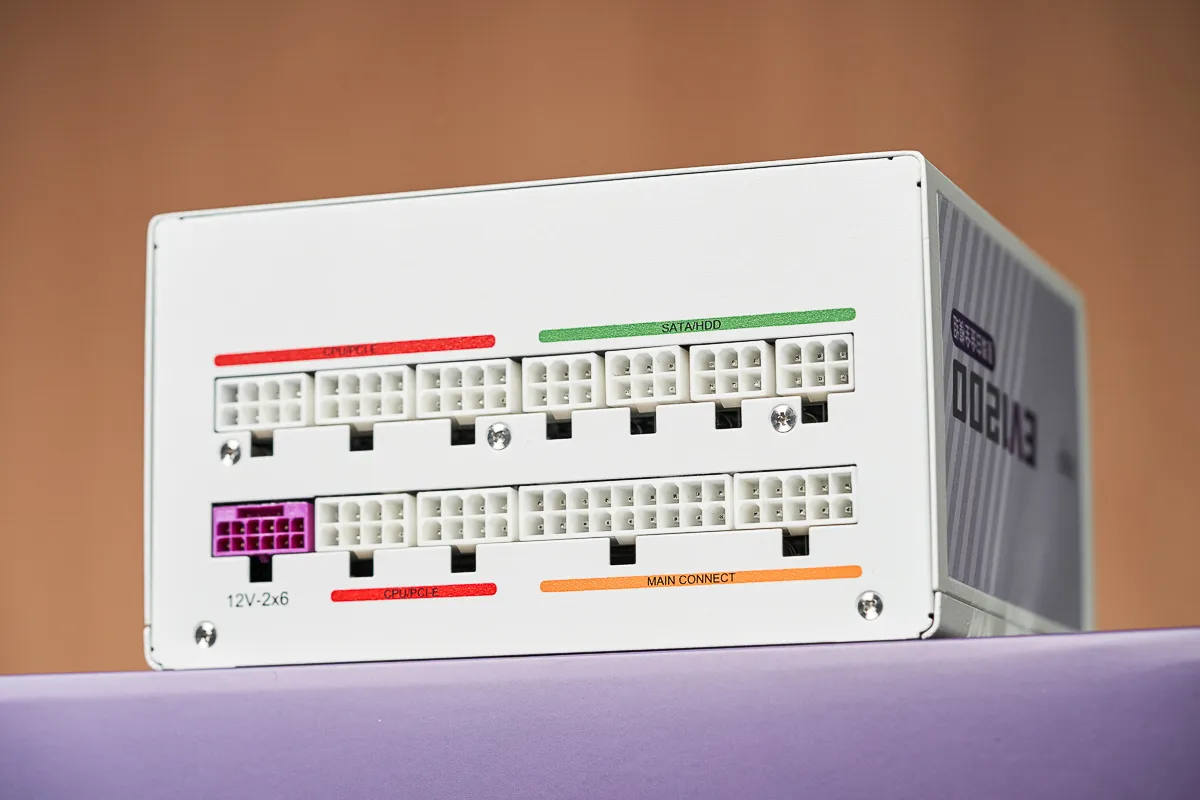

為了優化裝機體驗，愛國者星璨EV1200白金電源在模組接口部分採用了分區易識別設計，不同種類的模組接口使用了不同顏色進行標註，玩家安裝時只需要將對應顏色的模組線材連接到電源上即可。

電源的模組線均為白色的壓紋線材，24pin主供電接口線為600mm長度；CPU供電接口有2個，均為單接口模組線，線長為700mm；PCI-E供電接口有3個，均為單接口線材，長度為550mm，配置有3條；12V-2x6接口有1個，模組線材長度為600mm；SATA及D型4pin供電模組均為一分四的設計，線長為450+150+150+150mm，共計提供有8個SATA接口與8個D型4pin接口。

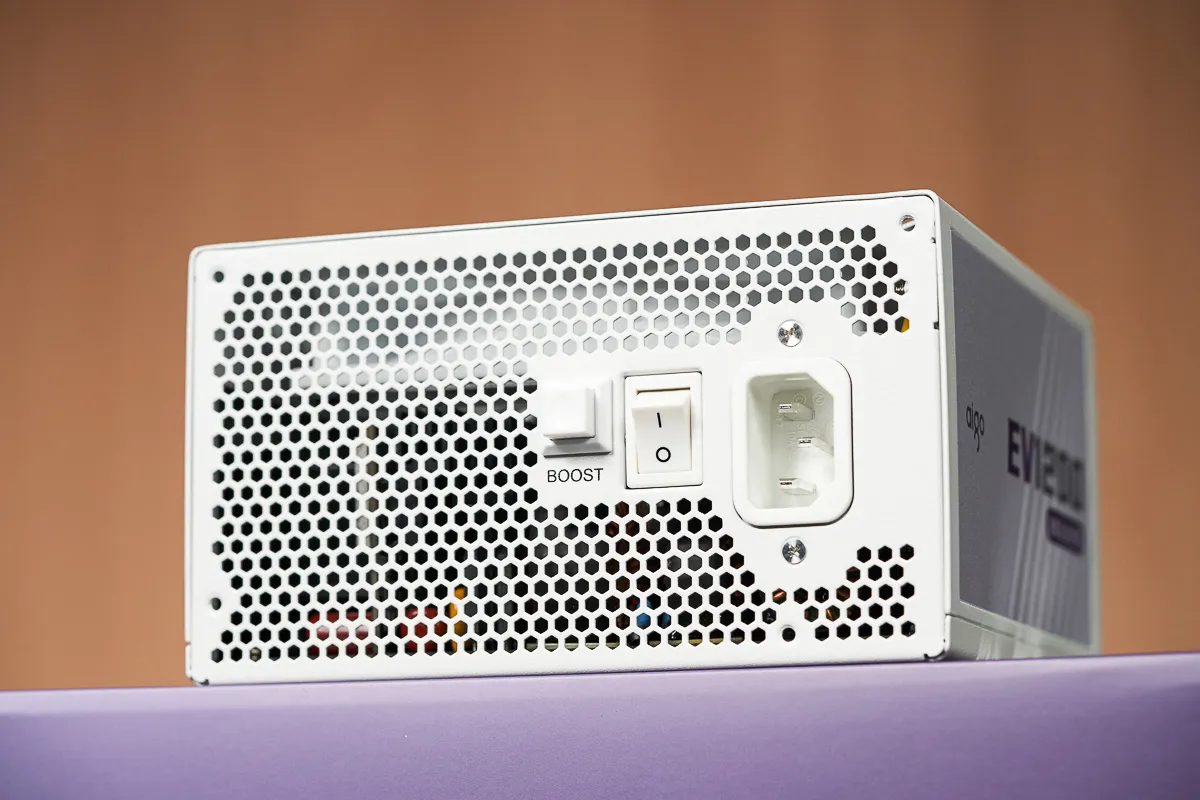

電源的尾部配有帶獨立開關的AC輸入接口以及風扇BOOST模式的開關

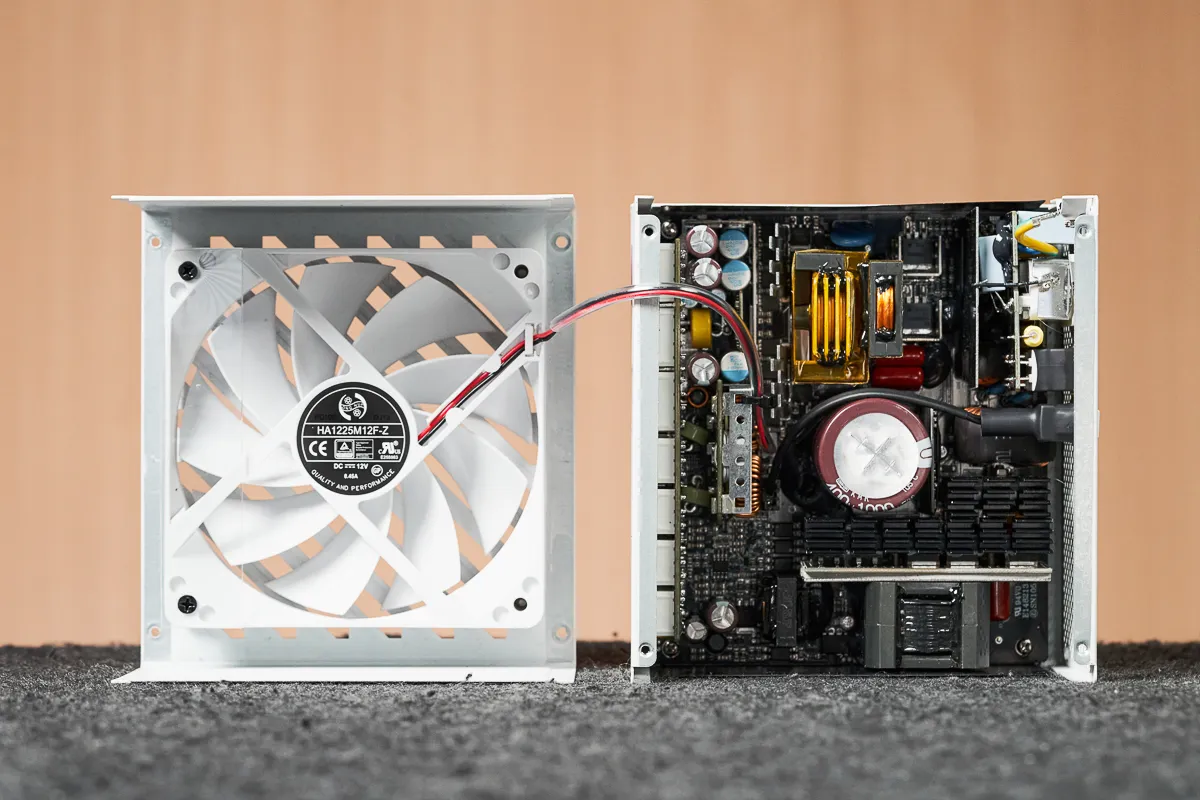

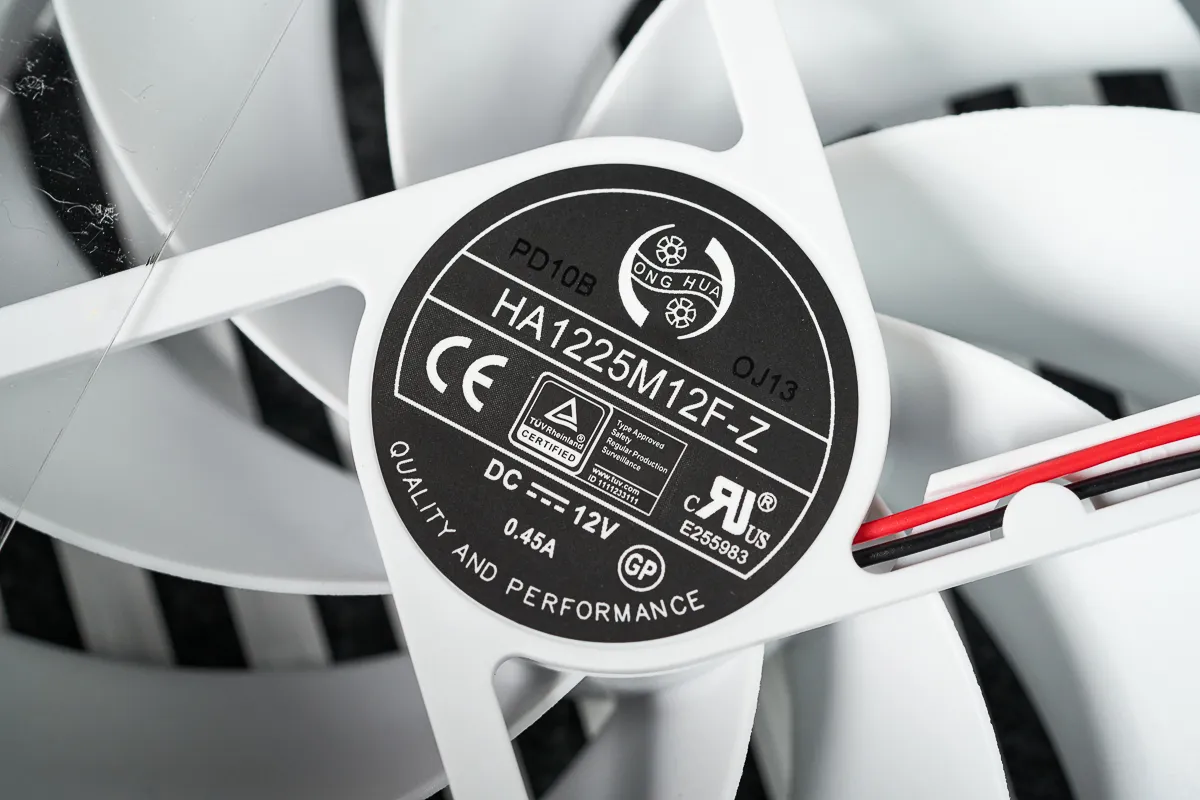

愛國者星璨EV1200電源使用的是鴻華HA1225M12F-Z風扇，電機規格為DC12V 0.45A，FDB動壓軸承，採用2pin供電接口，通過調整電壓的方式來實現調速。經實際測試，風扇的最大風壓為2.36mmH2O，最大風量為82CFM，在最大風量的狀態下，風扇最高轉速達到2049RPM。

愛國者星璨EV1200電源內部結構延續了首發產品星璨EV1000的設計，基於主動式PFC+半橋LLC諧振+同步整流+DC-DC結構打造，採用了全日系電容，可以為用户提供優秀的電氣性能體驗。

電源的EMI電路組成完整，一級EMI與AC輸入接口、AC輸入開關、保險管等整合在一個獨立PCB上，二級EMI則位於主PCB上，共計配置有2個X電容、2對Y電容以及3個共模電感，MOV與NTC齊全，其中NTC位於主電容旁邊，配置有獨立繼電器。

電源配置有兩個PBU1506L整流橋，兩者共用一塊散熱片；PFC電路採用獨立PCB，共計配置有5個管子，從安裝形式來看應該是3個PFC開關管與2個PFC二極管，共用一塊散熱片，但所有管子都被散熱片覆蓋，難以觀察到具體型號，但有資料顯示其PFC開關管為SRC60R090BS；2個主開關管則位於主變壓器的旁邊，型號均為SRC60R068BS；電源主控芯片配有獨立PCB板，並使用了熱縮管進行包裹，方案是MPS HR1213，可以同時控制PFC與LLC諧振電路 。

電源配置有1個規格為400V/1000μF/105℃的日化電解電容作為主電容， 電源的+12V輸出採用的是同步整流，配置有8個MosFET，佈置在PCB的正面，4個一組分佈在主變壓器旁邊，型號均為SFS04R007UGN，目前PDF規格書還沒公開，據稱典型規格為40V/300A/70mΩ，整流管與續流管各配置有4個。

電源的+5V與+3.3V採用DC-DC設計，PWM控制器被遮擋無法觀察具體型號，MosFET則分為兩組，每組各2個AON6512，配置有開放式線圈電感與固態電容。

靜態均衡負載與ATX 3驗證

愛國者星璨EV1200電源額定功率為1200W，在115Vac與230Vac輸入電壓下的OPP過功率保護實測在1820W到1870W之間，約為額定功率的150%，預留的功率空間非常充足，+12V、+5V與+3.3V的OCP過電流保護功能均正常工作，從數值上看230Vac輸入下的OCP保護點會比115Vac輸入的略高一些。

此外電源還具備Boost模式，一鍵開啓後風扇會直接提升至最高轉速，使得電源可以實現在額定功率的120%輸出下持續工作，我們對此進行了30分鐘的超載120%持續輸出測試，電源工作一切正常，各路輸出電壓相較100%額定輸出並無超出預期的變化。

動態負載方面，無論是10kHz高頻又或者是低頻50Hz下，愛國者星璨EV1200電源的各路輸出都能很好地控制峯值電壓，各組輸出均無電壓過沖的情況。

而在ATX 3.1規格驗證上，目前業內比較重視的參數主要是2%輕載輸出的轉換效率，以及在120%、160%、180%、200%瞬時動態輸出下的峯值功率表現。經測定愛國者星璨EV1200電源在2%輕載也就是24W輸出時，115Vac與230Vac輸入電壓下轉換效率均可達到70%以上的水平，動態峯值功率的測試也全部通過，可以判定此款電源符合ATX 3規格要求。

轉換效率

在230Vac輸入環境下，愛國者星璨EV1200電源的2%負載轉換效率達到70.55%，同級別產品中屬於較高水平，50W負載與100W負載時的轉換效率時則為79%和87%以上的水平，半載即600W輸出效率接近94%，滿載轉換效率有92%以上的水平，整體平均效率超過93%；在115Vac輸入下，2%負載轉換效率達到73%，最高轉換效率超過92%，滿載效率接近90%，平均轉換效率超過91%，符合“白金電源”的行業形象。

待機效率

按照目前PC電源行業的常用標準，+5VSb待機在100mA/250mA/1A的負載下轉換效率需要高於50%、60%、70%，空載待機功率小於1W。在這方面愛國者星璨EV1200電源表現非常優秀，空載待機輸入為0.12W，帶載轉換效率高於行業標準且有較多餘量，輸出電壓均在達標範圍內。

電壓穩定性

在靜態均衡負載的狀態下，愛國者星璨EV1200電源的電壓偏離度與電壓調整率都做得非常優秀，+12V/+5V/+3.3V在這兩項上的數據都可以控制在1%以內，在同級產品中屬於優秀水平。

輸出紋波

紋波和噪聲是電源直流輸出裏夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX 3電源設計指南要求，+12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峯-峯值）分別不得超過120mV、50mV、50mV。

我們使用數字示波器在20MHz模擬帶寬下按照Intel規範給治具板測量點處並接去耦電容，對電源進行滿載紋波的測量，以低頻下的紋波峯峯值作為打分基準。

愛國者星璨EV1200電源的+12V、+5V、+3.3V滿載低頻紋波在115Vac與230Vac輸入環境中均在30mV、10mV和5mV水平，符合ATX 3要求的同時，距離上限也還有十分充足的餘量，屬於高端甚至是旗艦級電源的水平。

交叉負載

交叉負載測試項目我們基於Intel ATX 3.1和SSI EPS12V 2.92電源設計指導的要求制定，但需要值得注意的是我們並非原封照搬設計規範，而只選擇其中比較有實際意義的4個測試點作為評估項目，另有3個拉偏項目則作為參考數據，不納入最終評分。

這7個點的意義分別為：

A：整機最小負載；
B：輔路最大負載、12V最小負載，例如多個機械硬盤同時啓動的情況；
C：輔路最大負載、整機滿載；
D：12V最大負載、輔路最小負載，例如使用單個固態硬盤運行3D遊戲的情況；
E：12V負載拉偏，其餘為0A輸出；
F：5V負載拉偏，其餘為0A輸出；
G：3.3V負載拉偏，其餘為0A輸出；

交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為 ±5% 。

愛國者星璨EV1200電源在+5V和+3.3V輸出上使用了DC to DC設計，在拉偏負載的情況下，三路主要輸出+12V/+5V/+3.3V的電壓偏離度仍然可以控制在1%以內，且三路輸出的電壓變化趨勢都是相同的，整體表現非常穩定。

保持時間

掉電保持時間（Hold-up Time）是指電源掉電之後電壓輸出值跌出範圍允許的5%的時間，我們測量的是 +12V、+5V、+3.3V和Power-OK（Power-Good）信號的保持時間 。

SSI EPS12V 2.92服務器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下DC輸出保持時間不小於18ms，Power-OK信號的保持時間不小於17ms；Intel ATX 3則是要求是電源在100%的負載下DC輸出保持時間應該不小於12ms，Power-OK信號的保持時間不小於11ms。

掉電保持時間如此受關注，是因為其很大程度上關係到硬件的壽命，Power-OK保持17ms意味着面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啓的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬件能夠做出應急處理，比如機械硬盤的磁頭歸位 、SSD的掉電保護。

愛國者星璨EV1200電源的保持時間是在75%負載（DC輸出900W）和100%負載（DC輸出1200W）的情況下測得。

愛國者星璨EV1200電源在75%負載下的PG/+12V/+5V/+3.3V保持時間分別為21.6ms、30.1ms、33.8ms和33.8ms，在100%負載下則分別為16.1ms、21.1ms、25.1ms和25.1ms，四項保持時間全部達標。

電源風扇轉速與運行噪音

在電源風扇轉速與運行噪音項目中，我們使用了可零噪音運行的電阻式負載儀，並在我們的消音室中進行測量。測試時環境噪音控制在15dBA以下，室温則控制在31℃左右，噪音儀與電源風扇進風面的距離則為30cm。另外需要一提的是，當電源風扇處於停轉的狀態時，電源的運行噪音將被記錄為0dBA，風扇起轉後才記錄實測噪音值。

在風扇智能啓停模式下，愛國者星璨EV1200電源在輸出功率達到550W後風扇才會進入穩定的轉動狀態，起轉速度為810RPM左右，噪音值為31.4分貝；當輸出功率高於700W後風扇轉速會隨着輸出負載的增加而增長，在輸出800W以內時運行噪音都可以控制在40分貝以內，輸出達到1000W時風扇轉速超過1500RPM，運行噪音也來到了50分貝的水準；輸出1150W時風扇轉速已經接近滿速狀態，運行噪音超過55分貝；滿載1200W時其風扇轉速則來到1934RPM，此時噪音值為56.4dBA。

而在啓用BOOST模式的情況下，電源風扇會一直保持全速運行。值得一提是在該模式下，空載狀態下風扇轉速實測為1890RPM，而在滿載1200W狀態下則為1935RPM，相差了約50RPM的轉速，對應的運行噪音則分別是56dBA和56.4dBA，但這點差異但對於實際體驗的影響基本可以忽略不計。

從上述數據我們可以得知，使用風扇智能啓停模式時，愛國者星璨EV1200電源在輸出達到800W前都可以維持較為安靜的運行狀態，而輸出超過1000W後噪音會愈發明顯。不過考慮到當前即便是旗艦級平台，在運行大型3A遊戲這種高負載狀態下，平均功耗也不過是700W上下，愛國者星璨EV1200電源在應對這種工況時，實際上都能保持比較安靜的運行狀態，真正會拉滿電源輸出，讓電源工作在高噪音狀態下的場景其實還是很少的。

按照我們目前的評分標準，愛國者星璨EV1200電源的常規性能超能指數為92.65分，已經達到旗艦級電源的水準；ATX 3性能指數為則94.05分，應對當前的旗艦級硬件平台是毫無壓力。

愛國者星璨EV系列電源定位高端，首發的星璨EV1000電源可以説是讓人印象深刻。而這次的星璨EV1200則是延續了首發產品的優秀，在多方面都給出了旗艦級水準的表現，其自帶的BOOST模式也是切實地做到了120%額定功率穩定運行，整體表現可以稱得上是不負眾望。如果説你想要一隻純粹的高性能和高功率電源，那麼愛國者星璨EV1200就是一個很好的選擇。

當然“純粹”的代價就是這款電源確實在外觀設計上有點無趣，這也是星璨EV系列的風格，模組接口通過顏色進行分區雖然有點心思，但整體結構還是走傳統路線，基本上可以總結為“所有成本都花在刀刃上”。但也正是這種“純粹”，星璨EV系列才可以從高端走入主流市場，目前星璨EV1200電源的官方定價是899元，性價比已經相當不錯了，而且在當前各種優惠活動的加持下，實際到手價可以低至799元，這時候的性價比就更為突出了，再加上10年質保，完全值得入手。

√ 優點：

- 符合ATX 3規格要求，性能強悍
- 配有Boost模式，可實現120%功率穩定運行
- 支持風扇智能啓停，典型負載下運行安靜
- 採用了模組接口易識別設計
- 提供包括2年換新在內的10年質保

X 缺點：

- 滿載噪音略高
