去年在德國柏林舉行的IFA 2024上，AMD高級副總裁、計算與圖形事業部總經理Jack Huynh確認，未來將把面向消費端的RDNA和麪向數據中心的CDNA架構統一為UDNA架構。AMD通過簡化架構，讓開發人員只需要專注於一個系統，以更好地應對英偉達的CUDA生態系統。

近日有網友 透露 ，AMD下一代GPU將有四種核心配置，覆蓋高端到入門市場。其中頂級型號將配備多達96個CU，分為8個着色器陣列，位寬為512-bit，UMC模塊（顯存控制器）共有16個，搭配的應該是GDDR7。

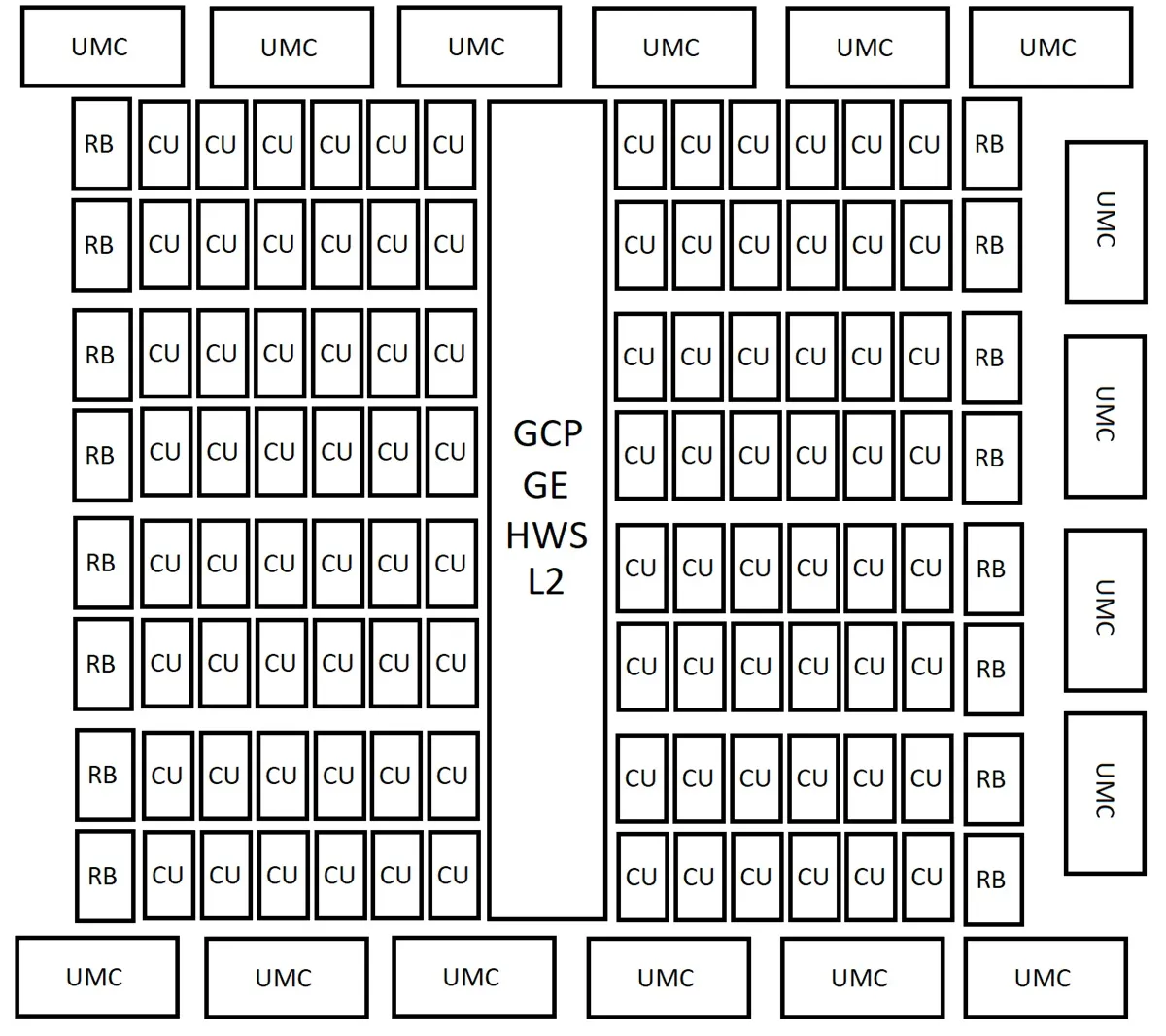

• AT0 - 8個着色器陣列 / 16個着色引擎（每組着色器陣列有2個着色引擎）/ 96個CU（每個着色引擎有6個CU）/ 位寬512-bit（16個32-bit顯存控制器）/ Infinity Cache最多為128MB

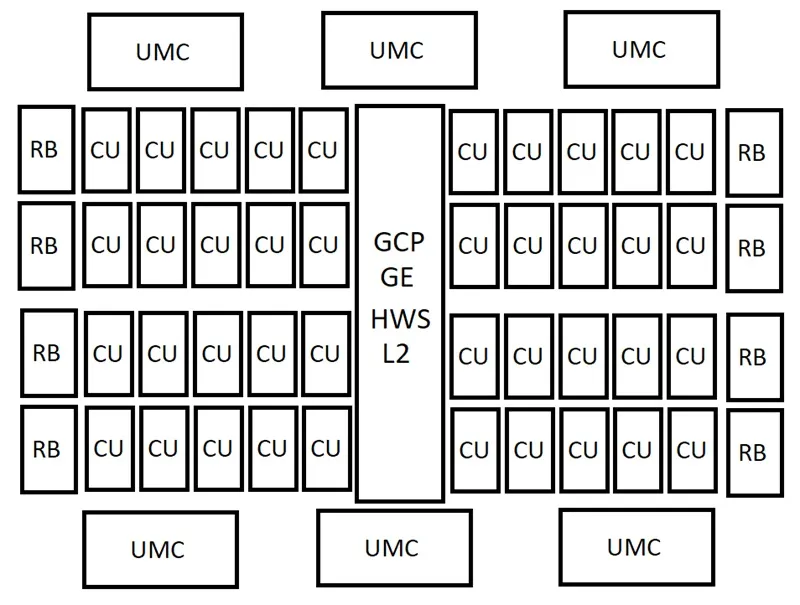

• AT2 - 4個着色器陣列 / 8個着色引擎（每組着色器陣列有2個着色引擎）/ 40個CU（每個着色引擎有6個CU）/ 位寬192-bit（6個32-bit顯存控制器）/ Infinity Cache預計為48MB

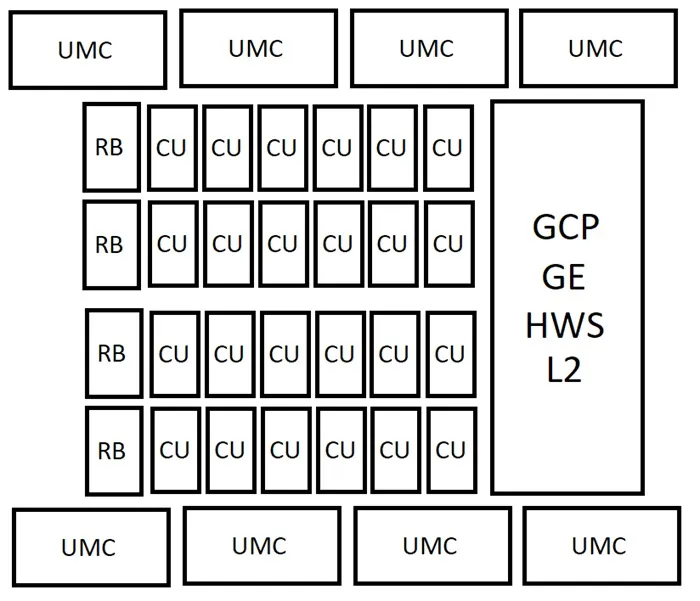

• AT3 - 2個着色器陣列 / 4個着色引擎（每組着色器陣列有2個着色引擎）/ 24個CU（每個着色引擎有6個CU）/ 位寬128或256-bit（8個16或32-bit顯存控制器）/ Infinity Cache可能是32MB

• AT4 - 1個着色器陣列 / 2個着色引擎（每組着色器陣列有2個着色引擎）/ 12個CU（每個着色引擎有6個CU）/ 位寬64或128-bit（4個16或32-bit顯存控制器）/ Infinity Cache可能是16MB

AMD在最近的Hot Chips 2025上，暗示UDNA架構可能採用模塊化的設計，以提供更為靈活的配置方案。

從提供的配置圖來看，AT3的顯存控制器數量甚至比高一級的AT2還要多，如果每個顯存控制器的位寬均為32-bit的情況下，那麼AT3總位寬比AT2還要大。近日有 傳言 稱，AT3和AT4將引入LPDDR6/5X， 取代GDDR作為顯存，推測可能與這個改動有關。
