今年初的CES 2025上，英偉達 公佈 了Project DIGITS，這是一款緊湊型超級計算機。其中搭載了由英偉達與聯發科合作開發的NVIDIA GB10 Grace Blackwell Superchip芯片，由Blackwell GPU和Grace CPU組成，能夠運行超過2000億個參數的大型語言模型。英偉達的DGX Spark是首個搭載該芯片的系統，其他幾個合作伙伴也有類似的產品，宣告英偉達正式進軍AI PC市場。

據Wccftech 報道 ，近日在Hot Chips 2025上，英偉達更為詳細地介紹了NVIDIA GB10 Grace Blackwell Superchip芯片，以及如何將其縮小到“迷你”程度，塞進緊湊的工作站提供給開發人員。

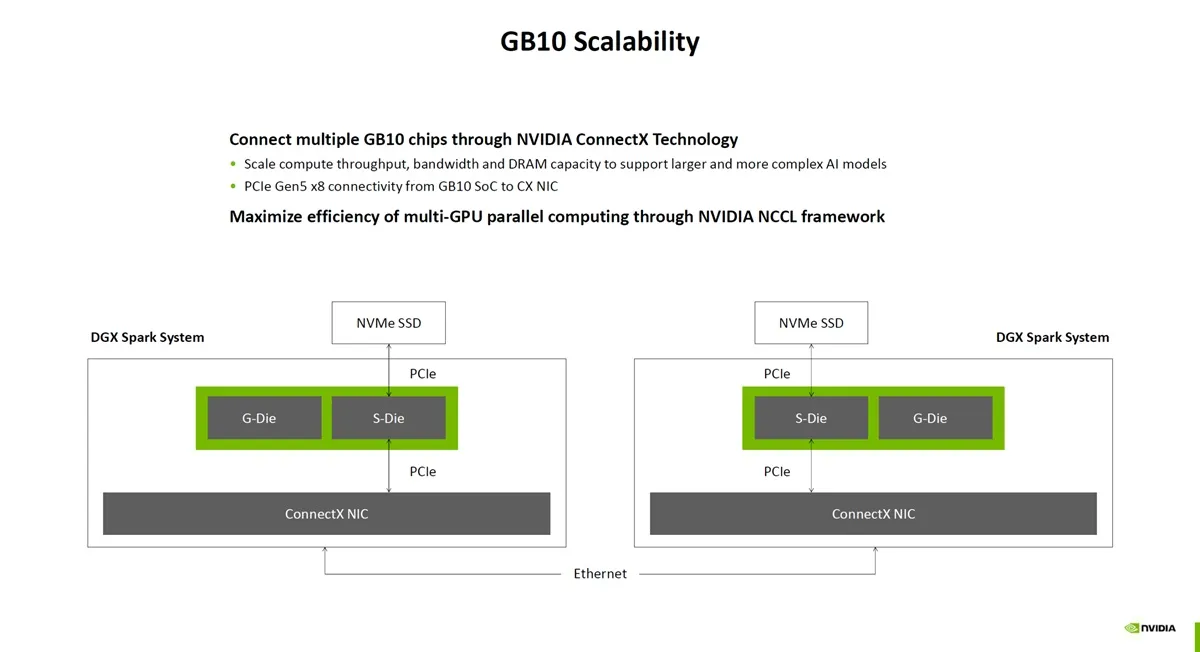

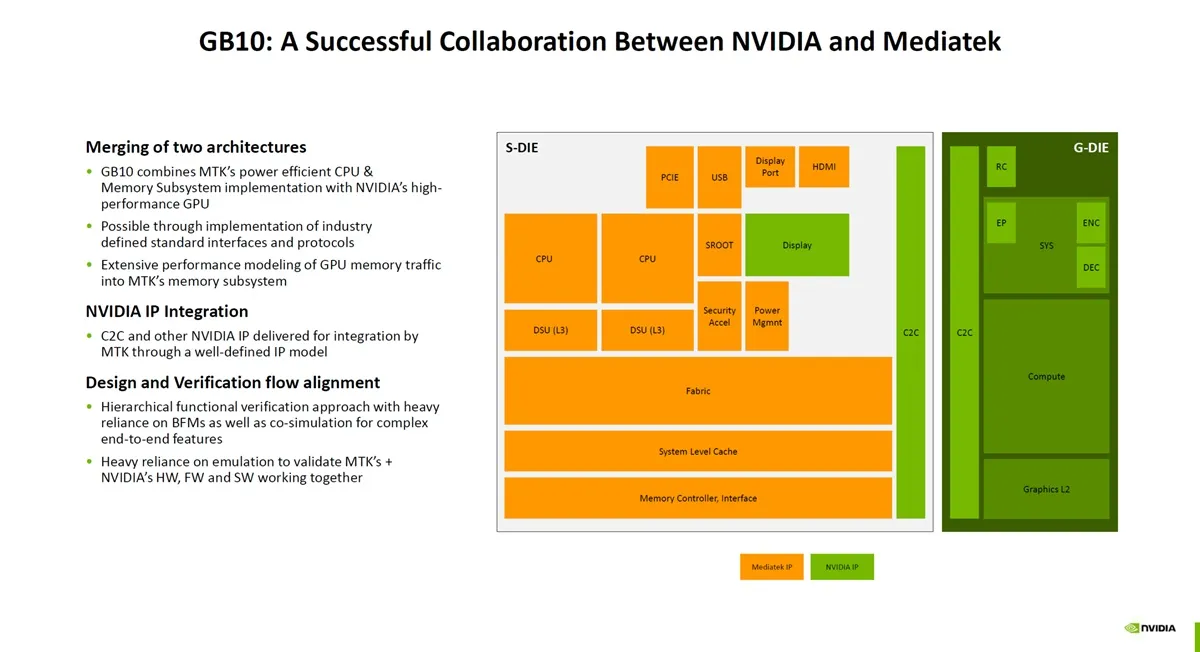

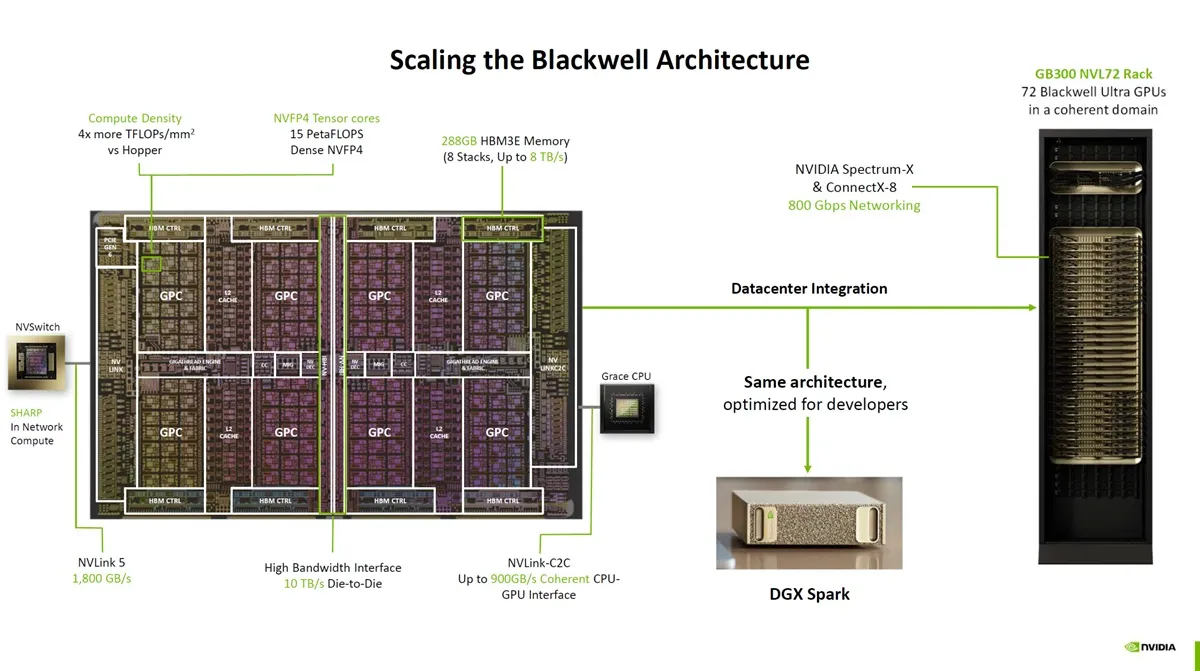

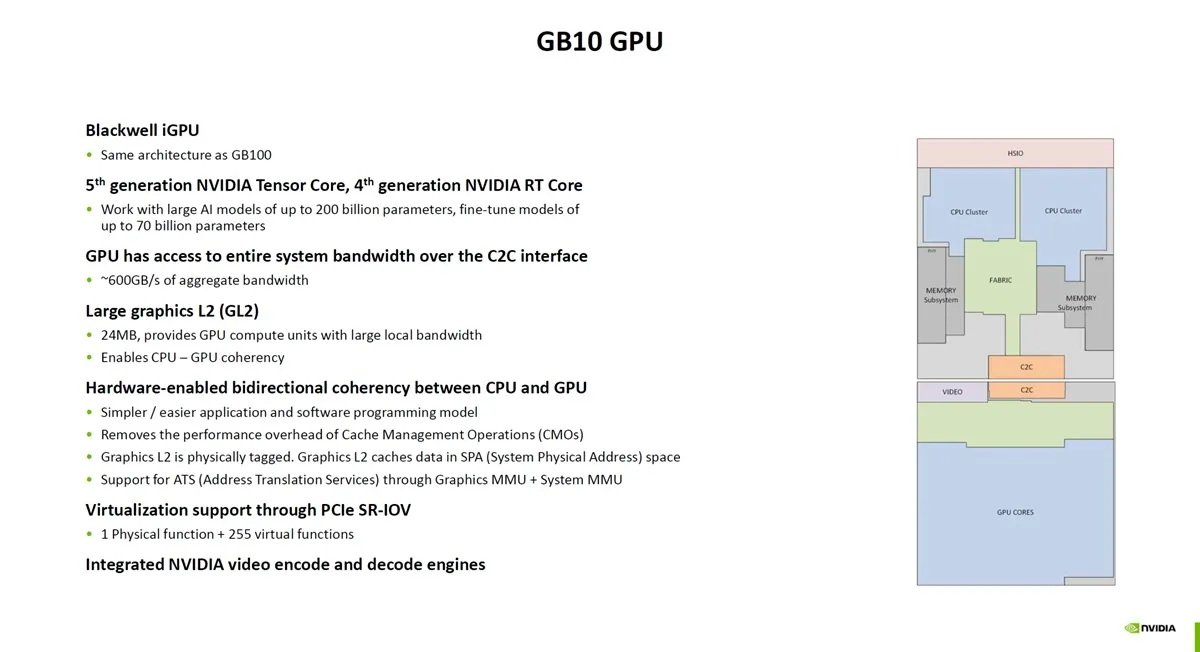

NVIDIA GB10 Grace Blackwell Superchip芯片採用了台積電3nm工藝製造，以及2.5D封裝技術，由兩個dielet組成，其中CPU和內存子系統部分成為S-dielet，GPU部分成為G-Dielet，TDP為140W。CPU是基於Arm Arch v9.2架構，共有20個內核，分為兩個集羣，每個內核都有專用的L2緩存，另外每個集羣擁有16MB的L3緩存，共32MB。GPU基於Blackwell架構，CUDA核心數量是6144個，擁有24MB的L2緩存，可支持光線追蹤和DLSS4，FP32算力為31 TFLOPS，NVFP4算力為1000 TOPS。

進入內存子系統領域，該款SoC支持256-bit的LPDDR5X內存，最高運行速率達9400 MT/s，可提供高達301 GB/s的原始帶寬，最大容量可達128GB。系統互聯架構採用高性能一致性互聯，支持CHI-E一致性協議。通過C2X接口，GPU可訪問系統總計600 GB/s的帶寬。此外，英偉達還加入了16MB系統級緩存，作為CPU的L4緩存，可在SoC內多個引擎間實現高效節能的數據共享。C2C接口同樣具備高帶寬與低功耗特性，這得益於英偉達的NVLink互聯技術。

NVIDIA GB10 Grace Blackwell Superchip芯片支持PCIe、USB、基於PCIe協議的以太網，可以驅動多達4個顯示設備（3個DisplayPort + 1個HDMI），通過DP Alt模式實現最高4K@120Hz輸出，而通過HDMI 2.1a可實現最高8K@120Hz輸出。
